Газоснабжение теплогенератора Тепловей-250i

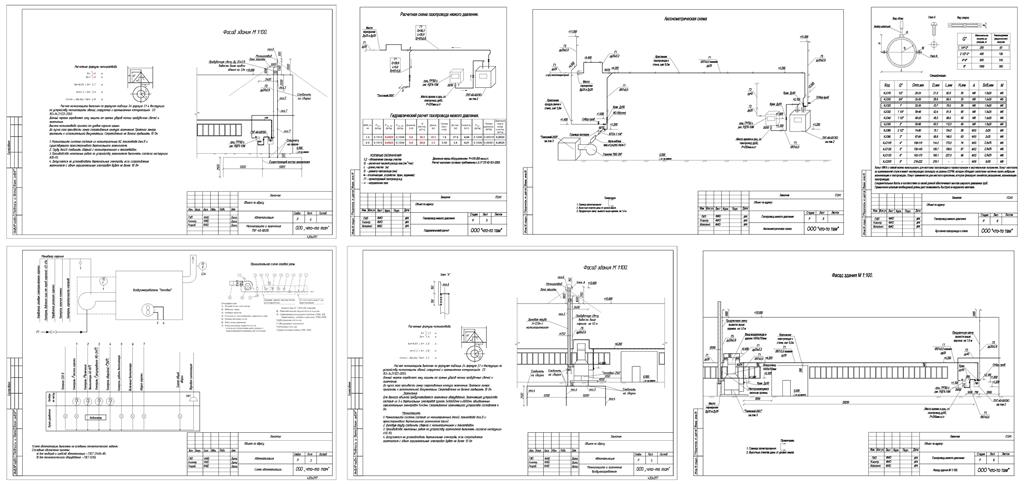

Проект газоснабжения включает в себя раздел с установкой узла учета ПУГ-40, теплогенератор Тепловей, газопровод от узла учета до оборудования и автоматику.
Воздухонагреватель рекуперативного типа марки "Тепловей-250i" (250кВт) производства ООО НПО «Тепловей" в полной заводской готовности с газовой горелкой двухступенчатая TBG 35P производства марки "BALTUR" (диапазон мощности: 80-410 кВт), оснащенной газовой рампой ММ.412А20С-R5/4-Т производства DUNGS (присоединительное давление газа 20-360 мбар). Воздухонагреватель устанавливается на фундамент.
Для учета расхода газа на наружной стене здания установить пункт учета газа ПУГ-40-ШУЭО с измерительным комплексом СГ-ТК-Д-40 на базе счетчика ВК-G25с температурным корректором ТС-220, ПУГ оборудован электрообогревателем с терморегулятором в утепленном шкафу.
Газопровод проложен по стене здания.
В архиве 4 раздела проекта. Проект прошел согласование ГРО.
Состав: Проект стадия Р
Софт: AutoCAD 2007
