Газоснабжения жилого дома с высотным режимом S+P+9E

0
0
24
0
0
300

Рабочий проект (на румынском!) газоснабжения жилого дома с высотным режимом S+P+9E в границах земельного участка кадастровый номер 7801118.512, местонахождение: Сорокский район, муниципалитет. Сорока, ул. Виилор, 2/а разработан на основе:
✔ тема оформления;
✔ уведомление о подключении № 14 от 32.01.2025 г., выданное ООО «Floresti-Gaz».
✔ Градостроительный сертификат 142/КУ-22 от 21.12.2022 г., выданный мэрией. Сорокаба;
✔ Разрешение на строительство 10/AC-23 от 20.03.2023 г., выданное мэрией. Сорокаба;
✔ Сост. задания. «СА», «ИВК».
1. Газоснабжение жилого дома природным газом с высотным режимом Ю+Г+9Е в границах земельного участка №. кадастровый номер 7801118.512, местонахождение: Сорокский район, муниципалитет. Сорока, ул. Виилор, 2/а предполагается обеспечить от подземного газопровода среднего давления из полиэтилена d=125x11,4 мм, ПЭ 80, SDR 17,6, P=0,2-0,3 МПа.
2. Газопровод проектируется в соответствии с НКМ Г.05.01:2014 «Системы газораспределения»,
КП Г.05.01-2014 «Общие положения по проектированию и строительству систем газораспределения в
стальные и полиэтиленовые трубы», СП Г.05.03-2014 «Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция бывших в употреблении газопроводов», ПЗ № 552 от 12.07.2017 «Минимальные требования безопасности при эксплуатации систем распределения природного топливного газа».
3. Сейсмические условия - 7 баллов.
4. Тип уплотняемости грунта - I.
ПРОЕКТНЫЕ РЕШЕНИЯ
Проектом выполнения работ предусмотрено: Газоснабжение жилого дома природным газом с высотным режимом S+G+9E в границах земельного участка №. кадастровый номер 7801118.512, местонахождение: Сорокский район, муниципалитет. Сорока, ул. Виноградники, 2/а. Получатель:.
1. Проектируемый газопровод:
- подземный среднего давления, из полиэтиленовых труб d=50×4,6 мм ПЭ100 SDR11,0 по СМ ГОСТ Р 50838-2005 с коэффициентом запаса прочности всего 3,2, для давления газа до 0,6 МПа
- низкого давления надземные, из стальных труб d=108x3,5 мм, d=89x3,5 мм, d=76x3,5 мм, d=57x3,5 мм по ГОСТ 10704-91 и d=20x2,8 мм по ГОСТ 3262-75, марки Бсм 3cп ГОСТ 380-94.
2. Расход газа на жилые помещения составляет 137,66 м³/ч.
Расход газа для коммерческих помещений составляет 8,00 м³/ч.
Общий расход газа составляет 145,66 м³/ч.
3. Учет расхода газа для коммерческих помещений (ГАСК № 1 и 2) осуществляется с помощью счетчика Г-4Т-2. устанавливается в защитном шкафу на высоте h=1,5м на стене здания (см. об.065-03/24-АГИ.1).
3. Регулирование давления газа от 0,30 МПа до 0,003 МПа будет осуществляться с помощью ПРГ с газовым регулятором типа ERG-EH DN40/50 (2 рег.).


Сообщить о проблеме
Дата
26.03.2025
Язык
Румынский
Состав

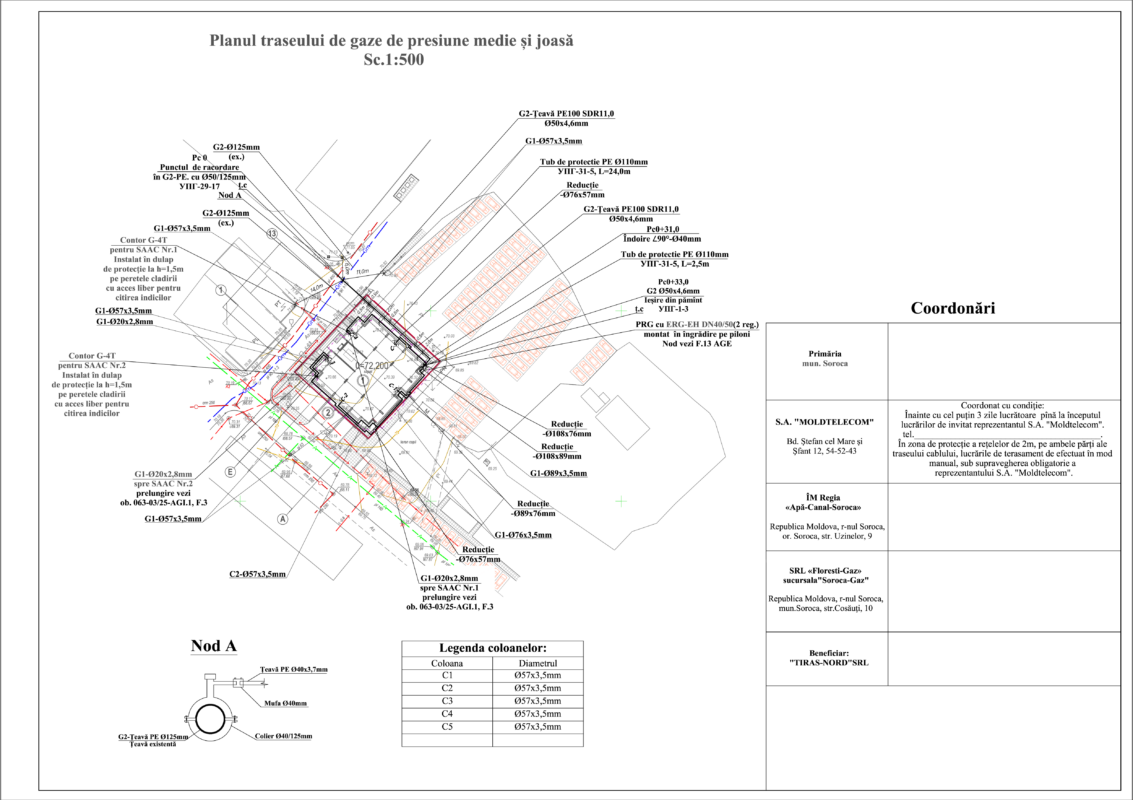

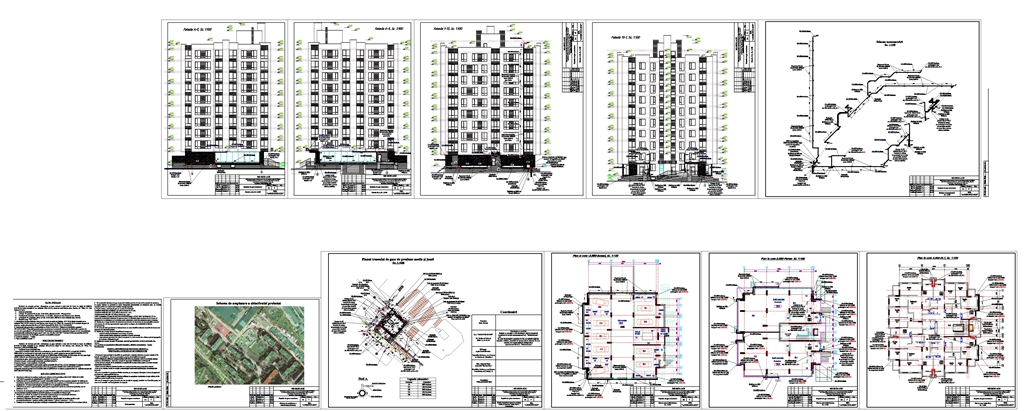

Подробная информация по каждой строке выглядит следующим образом: Наружные газовые сети. - Стадия I 1. Общие данные. 2. Общие данные. 3. Компоновочная схема проектируемого объекта. 4. План газопровода среднего и низкого давления Узел А. Координации. 5. План фасада -3000-Подвал Sc. 1:100 6. Отметка плана 0,000-первый этаж Sc. 1:100 7. План фасада 3000-Этаж 1 Сц. 1:100 8. Фасад А-Е. 9. Фасад E-A. 10. Фасад 1-3. 11. Фасад 1-3-1. 12. Аксонометрическая схема. 13. Схема расположения ПРГ с ЭРГ-ЭХ DN40/50(2 рег.) 14. План корпуса PRG с ERG-EH DN40/50(2 рег.) 15. Технологическая схема ПРГ ЭРГ-ЭХ Ду40/50(2 рег.) Внутренние газовые сети (Жилые помещения) - Этап I Iată transcrierea detaliată a listei din imagine: 1. Date generale (început) 2. Date generale (sfârșit) 3. Plan la cota 3.000-Etaj 1, Sc. 1:100 4. Plan la cota 6.000-Etaj 2, Sc. 1:100 5. Plan la cota 9.000-Etaj 3, Sc. 1:100 6. Plan la cota 12.000-Etaj 4, Sc. 1:100 7. Plan la cota 15.000-Etaj 5, Sc. 1:100 8. Plan la cota 18.000-Etaj 6, Sc. 1:100 9. Plan la cota 21.000-Etaj 7, Sc. 1:100 10. Plan la cota 24.000-Etaj 8, Sc. 1:100 11. Plan la cota 27.000-Etaj 9, Sc. 1:100 12. Schema axonometrică C-1, C-2, C-3, C-4, C-5 13. Secțiune 1-1. Sistem automatizată de transmitere a datelor la distanță. 14. Schema electrică. Schema exterioară a cablurilor. Внутренние газовые сети (коммерческие помещения) - Этап I 1. Date generale (început). 2. Date generale (sfârșit). 3. Plan parter la cota 0.000. Sc. 1:100. Secțiune 1-1 Schema axonometrică Sc 1:100. 4. Plan parter la cota 3.300-Et.1. Sc.1:100. 5. Schema electrică. Schema exterioară a cablurilor.
