Кислородопровод больницы. Стадия П

0
0
696
12
0

Проект снабжения палат интенсивной терапии ГБУЗ МО "........ больница" медицинскими газами. Стадия П.

Проект снабжения палат интенсивной терапии ГБУЗ МО ".......... больница" по адресу: п. М....... (главный корпус) ул.  стр.1 медицинскими газами выполнен в соответствии с архитектурно-строительной и технологической частью проекта и заданием Заказчика, а также в соответствии с требованиями действующих технических регламентов, стандартов, сводов правил и современных требований к оснащению лечебных учреждений медицинскими газами.
Кислород подается потребителям 1 этажа от центрального пункта с 40-литровыми баллонами.
Суммарный теоретический расход кислорода - 46080 л/сут.
Выход кислорода из одного баллона емкостью 40 л – 6000 л. Таким образом, теоретическая потребность в кислороде составляет 8 баллонов.
Наружные подземные сети кислородопровода дублируют, т.е. от источника до потребителя прокладываются два трубопровода с автономной запорной арматурой (один - рабочий, другой - резервный)
Оконечные устройства - клапаны соответствуют требованиям европейского стандарта DIN EN.
Клапаны прелставляют собой быстроразъемное соединение, позволяющее производить безошибочное подключение потребителей в течение нескольких секунд.
Все оборудование системы подачи медицинских газов должно иметь соответствующую цветовую маркировку и пояснительные надписи на русском языке.
К монтируемым консолям должен быть подведен электрический кабель в соответствии с техническим заданием.
Для защиты трубопроводов от статического электричества последние должны быть надежно заземлены в соответствии с "Правилами защиты от статического электричества в производствах химической промышленности".



Дата
16.01.2022
Язык
Русский
Состав

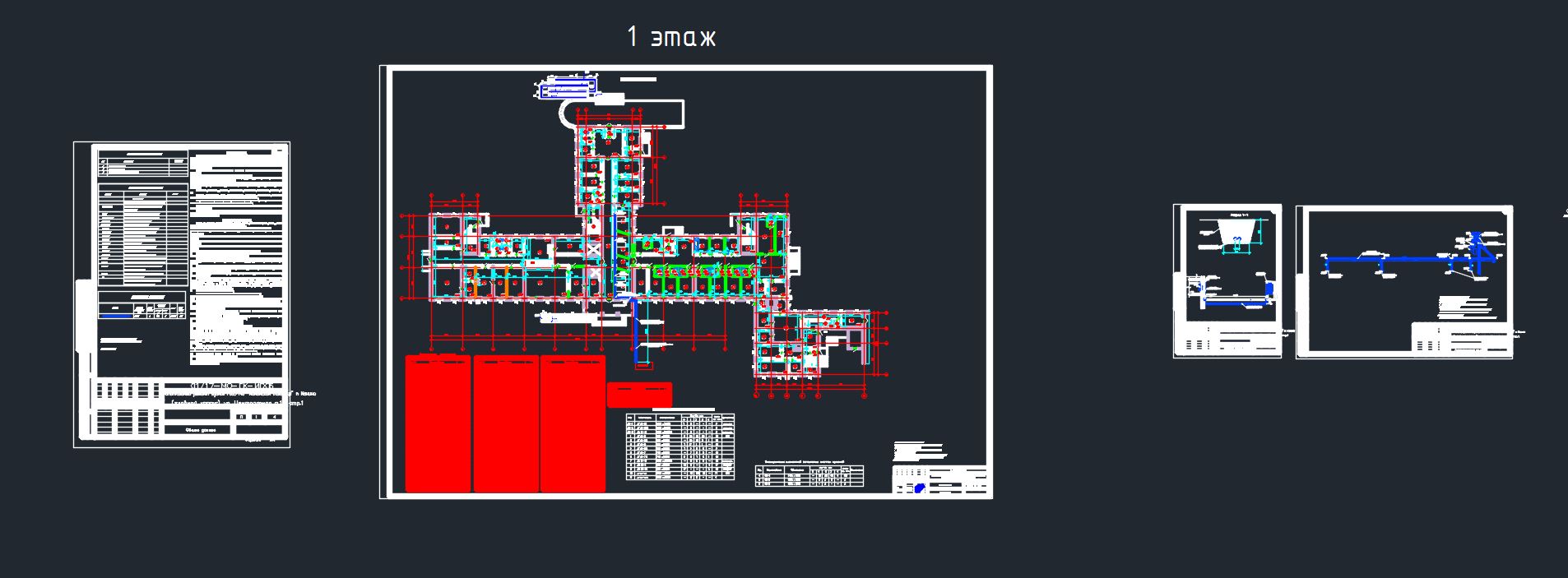

Стадия П в составе 4 листов. Общие данные, план 1 этажа, Наружный кислородопровод, Аксонометрическая схема
Софт
AutoCAD 2014 Как открыть?
Содержимое архива
  • ИОС6
    • ИОС6-ПЗ 'Пояснительная записка' (3).doc
    • ИОС6.dwg
    • ПЗ.docx
    • ИОС6.jpg
