Проект АСУТП кислородной станции

АТХ АСУТП кислородной станции металлургического предприятия. РД рабочая документация системы управления кислородной станции.

Цель и назначение разработки:
Настоящий проект предусматривает контроль концентрации кислорода в производственных помещениях и выдачу свето-звуковой сигнализации при достижении концентрации кислорода ниже 19%%% и выше 23%%%.

Основные проектные решения и выбор технических средств:
Для контроля концентрации кислорода применен сигнализатор-анализатор газов ДОЗОР-С производства НПП"Орион" г.Харьков в составе измерительных преобразователей и блока питания и сигнализации. Для выносной сигнализации заказано свето-звуковое устройство "Табло 220" того же производства. Для помещения наполнения баллонов и станции понижения давления кислорода и азота предусматривается выносная свето-звуковая сигнализация над входными дверями для обеспечения защиты обслуживающего персонала.

Состав: АТХ Язык документа

Софт: AutoCAD 2005

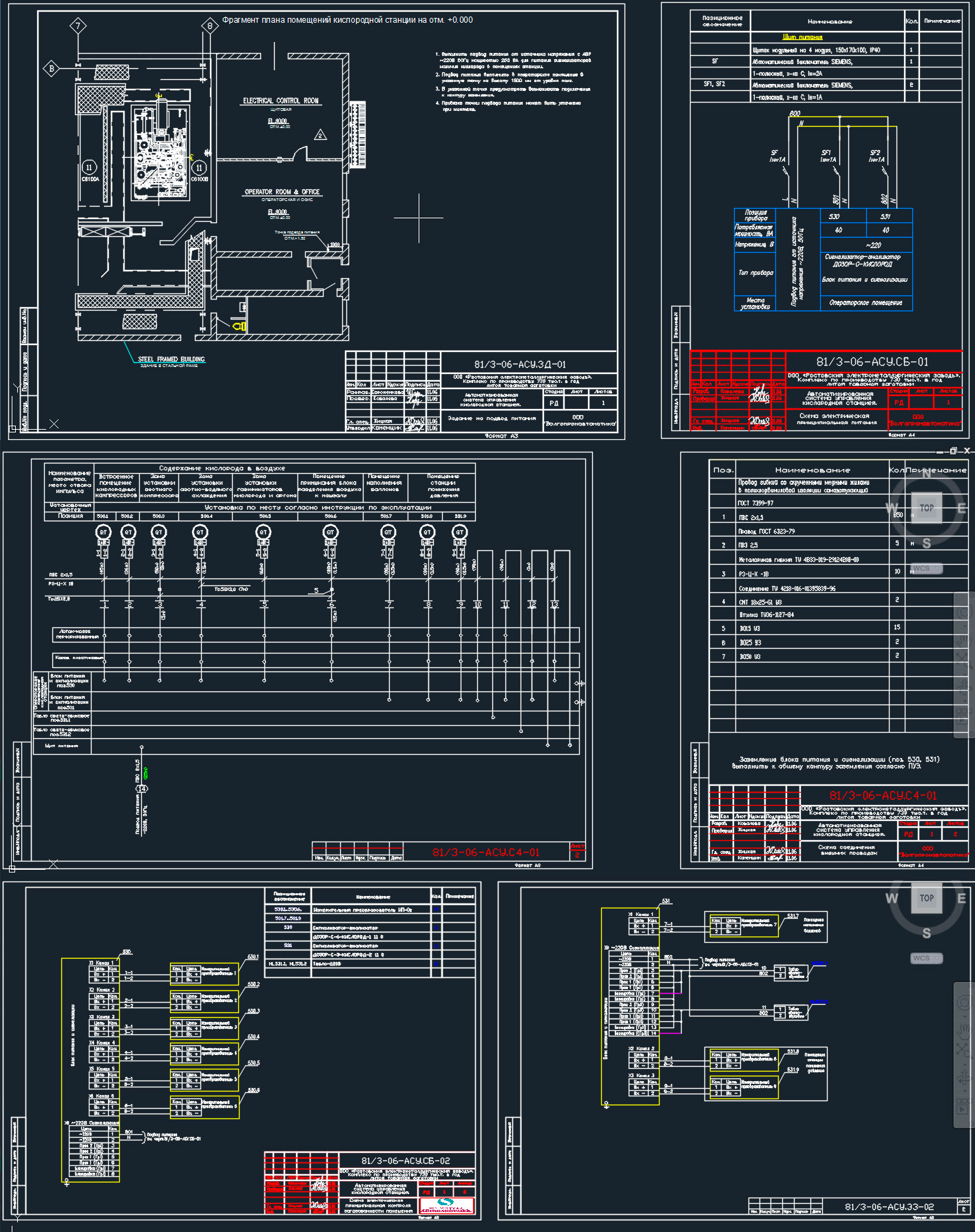

Файлы:

Каталог / Автоматизация / Проект АСУТП кислородной станции

Общие данные.dwg
Схема контр.газа.dwg
Ведомость.dwg
Схема внешн..dwg
Кабельный жур.doc
Схема авт C3.dwg
Схема пит..dwg
Спецификацмя В4.dwg
Трасса.dwg
Щит КИП.dwg
Задание на питание.dwg
