Кислородная станция в контейнере 20фут

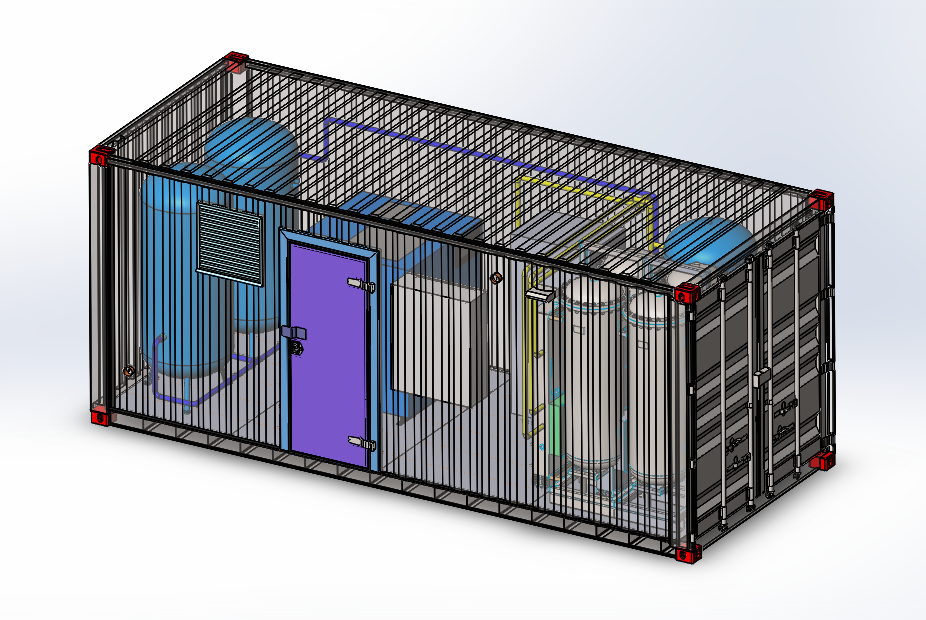

Адсорбционная кислородная станция в блочно-модульном исполнении. Используется для насыщения кислородом водоемов при рыборазведении. Акваферма.

Состав: 3D сборка Язык документа

Софт: SolidWorks 17

Файлы:

Каталог / Инженерные системы / Кислородная станция в контейнере 20фут

101-01 V2_л_DN_ДД_СЭ_АФ_Ю.sldprt
101-02 V1_л_DN_ДД_СЭ_АФ_Ю.sldprt
101-03_л_DN_ДД_СЭ_АФ_Ю.sldprt
101-11_л_DN_ДД_СЭ_АФ_Ю.sldprt
101-12_л_DN_ДД_СЭ_АФ_Ю.sldprt
101-V3 DEMONTE_л_DN_ДД_СЭ_АФ_Ю.sldasm
112-MANDALLI KILIT(ISPANYOLET)-KOVAN_л_DN_ДД_СЭ_АФ_Ю.sldprt
2-fise 2,2_л_DN_ДД_СЭ_АФ_Ю.sldprt
3-fise 2,6_л_DN_ДД_СЭ_АФ_Ю.sldprt
4-fise 3,0_л_DN_ДД_СЭ_АФ_Ю.sldprt
5-fise 3,4_л_DN_ДД_СЭ_АФ_Ю.sldprt
6-fise 3,8_л_DN_ДД_СЭ_АФ_Ю.sldprt
90deg lr inch elbow_Ю.sldprt
Container 20 f_СЭ_АФ_Ю.SLDASM
DIL YAY_л_DN_ДД_СЭ_АФ_Ю.sldprt
Framework container 20_СЭ_АФ_Ю.SLDPRT
HMI_KTP600_ФСБ_ЛК_АФ_Ю.SLDPRT
Left shutter of gate 20 f_1_СЭ_АФ_Ю.SLDPRT
O1(kilitli-sekman)_л_DN_ДД_СЭ_АФ_Ю.sldprt
O2(yarikli pim)_л_DN_ДД_СЭ_АФ_Ю.sldprt
O4(somun)_л_DN_ДД_СЭ_АФ_Ю.sldprt
O5(mafsal)_л_DN_ДД_СЭ_АФ_Ю.sldprt
O7(kasa-perзini)-katolog-iзin_л_DN_ДД_СЭ_АФ_Ю.sldprt
P1(mafsal-alti)_л_DN_ДД_СЭ_АФ_Ю.sldprt
Part1^261_л_DN_ДД_СЭ_АФ_Ю.sldprt
Pipe_1-Проект Акваферма общая сборка_Ю.sldasm
Pipe_3-Проект Акваферма общая сборка_Ю.sldasm
Pipe_4-Проект Акваферма общая сборка_Ю.sldasm
Pipe_5-Проект Акваферма общая сборка_Ю.sldasm
Pipe_8-Проект Акваферма общая сборка_Ю.sldasm
RHB vida_л_DN_ДД_СЭ_АФ_Ю.sldprt
Right shutter of gate 20 f_1_FSB_СЭ_АФ_Ю.SLDPRT
S1(gцvde)_л_DN_ДД_СЭ_АФ_Ю.sldprt
S2(arka sac) - Copy_л_DN_ДД_СЭ_АФ_Ю.sldprt
S3(mafsal-kitleme)_л_DN_ДД_СЭ_АФ_Ю.sldprt
S5(mandal)_л_DN_ДД_СЭ_АФ_Ю.sldprt
S6(dil-kitleme) - Copy_л_DN_ДД_СЭ_АФ_Ю.sldprt
S7(kol-alti)_л_DN_ДД_СЭ_АФ_Ю.sldprt
Z1(kol)_л_DN_ДД_СЭ_АФ_Ю.sldprt
Z2(nьve-revize112)_л_DN_ДД_СЭ_АФ_Ю.sldprt
hook of gate 20 f_1_СЭ_АФ_Ю.SLDPRT
kol pim-katolog-iзin_л_DN_ДД_СЭ_АФ_Ю.sldprt
p-2-(conta)_л_DN_ДД_СЭ_АФ_Ю.sldprt
pipe_Ю.sldprt
reducer_Ю.sldprt
stopper of gate 20 f_1_СЭ_АФ_Ю.SLDPRT
straight tee inch_Ю.sldprt
Автомат_ВА_88_35_ФСБ_ЛК_АФ_Ю.SLDPRT
Автомат_шнайдер_1р_ФСБ_ЛК_АФ_Ю.SLDPRT
БП_ФСБ_ЛК_АФ_Ю.SLDPRT
Генератор кислорода GO-14_АФ_Ю.SLDPRT
ГермовводPG_ФСБ_ЛК_АФ_Ю.SLDPRT
Грубый озонатор_Ю.SLDPRT
Дверца шкафа_ФСБ_ЛК_АФ_Ю.SLDPRT
ЗНИ_2_5_ФСБ_ЛК_АФ_Ю.SLDPRT
Караман_для _документации_ФСБ_ЛК_АФ_Ю.SLDPRT
Кнопка_СТОП_ФСБ_ЛК_АФ_Ю.SLDPRT
Кнопка_сброс_красная_ФСБ_ЛК_АФ_Ю.SLDPRT
Компрессор ВК40-8Д_Ю.SLDPRT
Контактор1_ФСБ_ЛК_АФ_Ю.SLDPRT
Контейнер проект СЭ_АФ_Ю.SLDASM
Коробо_перфо_60х60х2000_ФСБ_ЛК_АФ_Ю.SLDPRT
Корпус шкафа 800_1000_ФСБ_ЛК_АФ_Ю.SLDPRT
Лампа_22_зеленая_ФСБ_ЛК_АФ_Ю.SLDPRT
Лампа_22_красная_ФСБ_ЛК_АФ_Ю.SLDPRT
Лист чечевица 3мм_пол_СЭ_АФ_Ю.SLDPRT
Накладка под петлю_СЭ_АФ_Ю.SLDPRT
Наклейка_стрела_50х50_ФСБ_ЛК_АФ_Ю.SLDPRT
Панель segnetics_ФСБ_ЛК_АФ_Ю.SLDPRT
Подкладка_под_кн_стоп_ФСБ_ЛК_АФ_Ю.SLDPRT
Полоса алюм._ДД_СЭ_АФ_Ю.SLDPRT
Проект Акваферма общая сборка_Ю.SLDASM
Ресивер РВ900_АФ_Ю.SLDPRT
СP_21001_ФСБ_ЛК_АФ_Ю.SLDPRT
Сборка шкаф_800_1000_ФСБ_ЛК_АФ_Ю.SLDASM
Сборка_автомат3р_ФСБ_ЛК_АФ_Ю.SLDASM
Светильник_604_ФСБ_ЛК_АФ_Ю.SLDPRT
Труба 30х30х2 для решетки_DN_СЭ_АФ_Ю.SLDPRT
Труба 30х30х2 для решетки_DN_вытяж_СЭ_АФ_Ю.SLDPRT
Труба 89 для сил. кабеля _СЭ_АФ_Ю.SLDPRT
Уголок 25 для усиления двери ДД_СЭ_АФ_Ю.SLDPRT
Фальшпанель_800_1000_ФСБ_ЛК_АФ_Ю.SLDPRT
Фильтр C935 Alup 1''1_2_АФ_Ю.SLDPRT
Фитинг левые нижние_СЭ_АФ_Ю.SLDPRT
Фитинг правые нижние_дв_СЭ_АФ_Ю.SLDPRT
Шильдик_ФСБ_ЛК_АФ_Ю.SLDPRT
вварка выхлопа СБДДЭ_СЭ_АФ_Ю.SLDASM
верх выхлопной частиДДЭ_СЭ_АФ_Ю.SLDPRT
дверь контейнерная СБ_ДД_СЭ_АФ_Ю.SLDASM
замок с т-образной ручкой арт. 261_ДД_СЭ_АФ_Ю.SLDASM
крепление дверной петли_СЭ_АФ_Ю.SLDPRT
лист решетки_DN_СЭ_АФ_Ю.SLDPRT
лист решетки_DN_вытяж_СЭ_АФ_Ю.SLDPRT
низ выхлопной частиДДЭ_СЭ_АФ_Ю.SLDPRT
отлив нижний_DN_СЭ_АФ_Ю.SLDPRT
отлив нижний_DN_вытяж_СЭ_АФ_Ю.SLDPRT
петля дверная_H2_л_DN_ДД_СЭ_АФ_Ю.SLDPRT
полотно дверное_H2_л_DN_ДД_СЭ_АФ_Ю.SLDPRT
решетка компр СБ_DN_СЭ_АФ_Ю.SLDASM
решетка компр СБ_DN_вытяж_СЭ_АФ_Ю.SLDASM
ручка дверей_л_DN_ДД_СЭ_АФ_Ю.SLDPRT
труба 100х60х4 каркас двери_СЭ_АФ_Ю.SLDPRT
труба каркаса прямоуг_DN_ДД_СЭ_АФ_Ю.SLDPRT
уплотнитель дверной одиноч._H2_л_DN_ДД_СЭ_АФ_Ю.SLDPRT
швеллер 5П под пол_Ю.SLDPRT
