Рабочий проект по электроснабжению кислородной станции производительностью 70 кг\час

В работе представлены основные чертежи по электроснабжению кислородной станции. Электроснабжение выполняется от КТП-630/6/0,4кВ кабельными и воздушной линией 0,4кВ. Также представлен план наружного освещения площадки и молниезащита.

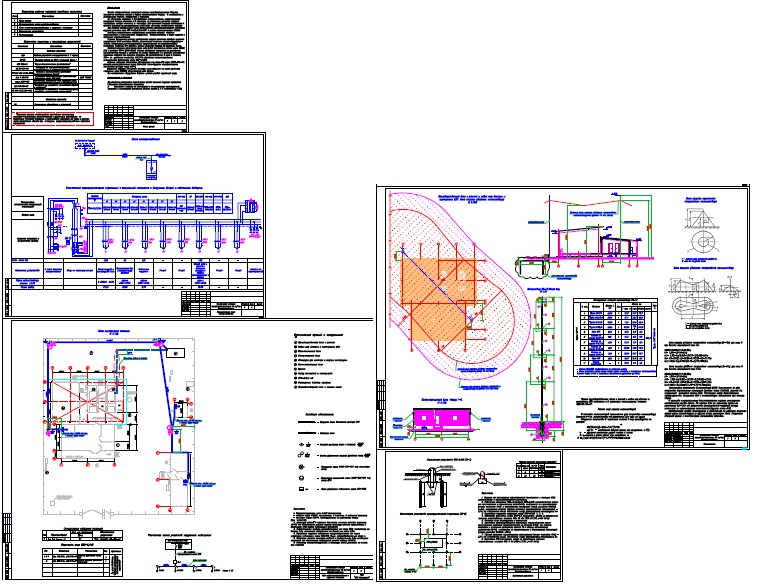

Состав: Общие данные, принципиальная схема электроснабжения, план сетей элеткроснабжения и наружного освещения, заземляющее устройство, молниезащита (ведомость рабочих чертежей основного комплекта), спецификация оборудования и материалов (ведомость прилагаемых документов) Язык документа

Софт: AutoCAD 2004

Каталог / Инженерные системы / Электроснабжение и освещение / Рабочий проект по электроснабжению кислородной станции производительностью 70 кг\час

Просмотр файлов
Кислородная станция.doc
Кислородная станция.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 2 698

275 FavoriteLoadingДобавить в избранное
