Oпopы тpyбoпpoвoдoв служат для установки горизонтальных и вертикальных линий стальных тpyбoпpoвoдoв в зданиях, сооружениях и на оборудовании.
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- ОХК-1. Опора корпусная хомутовая неподвижная

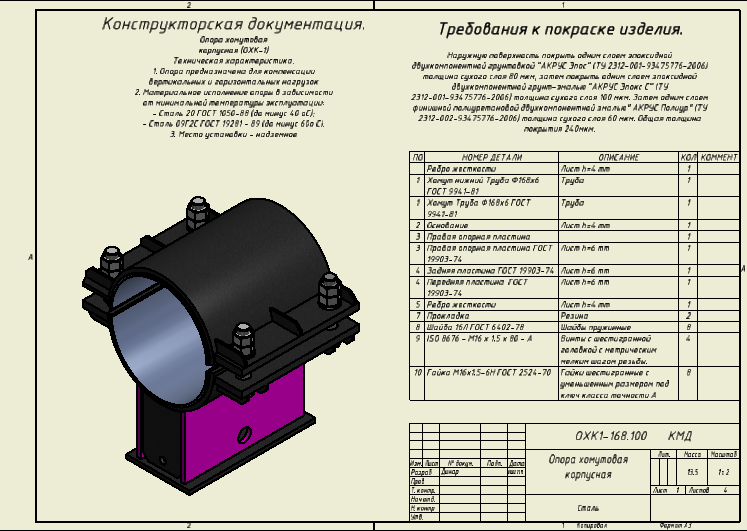

ОХК-1. Опора корпусная хомутовая неподвижная
0
240
3768
1
0
500
Сообщить о проблеме
Автор
dilfin
Дата
23.02.2015
Язык
Русский
Состав
3D сборка, сборочные детали, чертежи КМ и КМД
Софт
Autodesk Inventor 2013
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Задняя пластина.0004.ipt
-
Нижняя пластина.0004.ipt
-
Основание.0001.ipt
-
Передняя пластина.0005.ipt
-
Передняя пластина.0007.ipt
-
Правая опорная пластина.0005.ipt
-
Правая опорная пластина.0007.ipt
-
Правая опорная пластина_ЗЕРКАЛО.0003.ipt
-
Прокладка.0002.ipt
-
Ребро жесткости1.0003.ipt
-
Ребро жесткости1_ЗЕРКАЛО.0002.ipt
-
Ребро жесткости1_ЗЕРКАЛО.0003.ipt
-
Сборка2.0005.iam
-
Сборка3.0019.iam
-
Хомут.0008.ipt
-
Хомут нижний.0020.ipt
-
Чертеж.0018.idw
-
левая опорная пластина.0005.ipt
-
сварка.0003.iam
-
-
-
-
-
Болтовое соединение1.0001.iam
-
Болтовое соединение1_ЗЕРКАЛО.0001.iam
-
Болтовое соединение1_ЗЕРКАЛО1.0001.iam
-
Болтовое соединение1_ЗЕРКАЛО_ЗЕРКАЛО.0001.iam
-
-
Болтовое соединение1.iam
-
Болтовое соединение1_ЗЕРКАЛО.iam
-
Болтовое соединение1_ЗЕРКАЛО1.iam
-
Болтовое соединение1_ЗЕРКАЛО_ЗЕРКАЛО.iam
-
-
-
Задняя пластина.ipt
-
Нижняя пластина.ipt
-
-
-
ОХК1-168.100 лист 1-4.pdf
-
ОХК1-168.100 лист 1.pdf
-
ОХК1-168.100 лист 2.pdf
-
ОХК1-168.100 лист 3.pdf
-
ОХК1-168.100 лист 4.pdf
-
Основание.ipt
-
Передняя пластина.ipt
-
Правая опорная пластина.ipt
-
Правая опорная пластина_ЗЕРКАЛО.ipt
-
Прокладка.ipt
-
Ребро жесткости1.ipt
-
Ребро жесткости1_ЗЕРКАЛО.ipt
-
Сборка3.iam
-
Хомут.ipt
-
Хомут нижний.ipt
-
Чертеж.idw
-
левая опорная пластина.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
