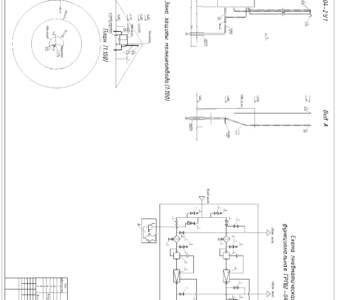

Пневматическая схема и габаритный чертеж ГРПШ 13-2НВ-У1

СибАДИ
НСТ
Нефтегазовая и строительная техника

Пневматическая схема ГРПШ, габаритный чертеж регуляторного пункта шкафного (ГРПШ), спецификация

Техническая характеристика 13-2НВ-У1
Регулфятор давления газа РДГ-50Н(В)
Регулируемая среда природный газ
по ГОСТ 5542-87
Давление газа
на входе, Р, МПа 1,2
Диапозон настройки
выходного давления,
кПа
Р1 1,5-60
Р2 60-600
Пропускная способность
(для газа плотностью р = 0,73 кг/м),
м/ч
Р1 6200
Р2 6200
Тепловая мощность
устройства горелочного, кВТ 7
Габаритные размеры, мм
ГРПШ:
длина L 2000
ширина В 1300
высота Н 1700
Масса, кг
ГРПШ 600

Состав: Шкаф ГРПШ, Спецификация Язык документа
