Шкаф ГРПШ РДГ 50Н

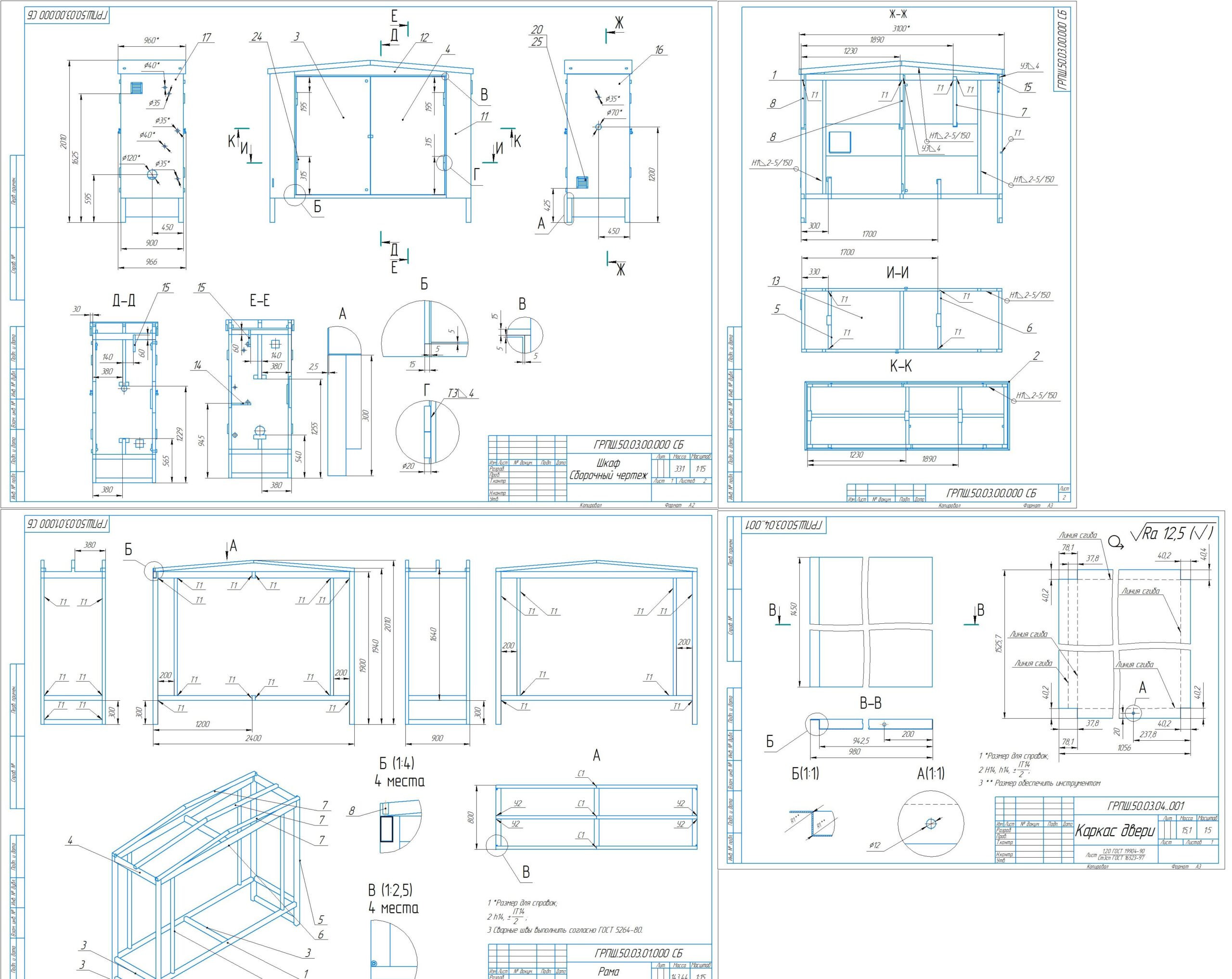

Шкаф газорегуляторного пункта на базе регуляторов РДГ-50 в котором размещается технологическое оборудование газорегуляторных пунктов

Состав: Шкаф СБ, Рама СБ, Дверь левая, Дверь правая, Опора, Добор боковой, Добор верхний, Кронштейн, Боковая стенка, Дно, Спецификация

Софт: КОМПАС-3D 20

Сайт: www

Файлы:

Спец. опора (3).spw

Полукрыша.cdw

Шкаф СБ.cdw

Крыша.cdw

Спецификация дверь правая.spw

Опора (1).cdw

Карман.cdw

Рама.cdw

Кронштейн1.cdw

Спецификация крыша.spw

Ушко.cdw

Ребро жесткости.cdw

Каркас двери (2).cdw

Боковая стенка (2).cdw

Кронштейн.cdw

Спецификация опора.spw

Боковая стенка (1).cdw

Добор верхний.cdw

Бобышка.cdw

Каркас двери.cdw

Дверь правая.cdw

Дверь левая.cdw

Спецификация шкаф.spw

Опора (3).cdw

Труба.cdw

Дно.cdw

Спец. опора.spw

Труба (2).cdw

Спец. Опора (2).spw

Спецификация дверь левая.spw

Добор боковой.cdw

Кронштейн (2).cdw

Опора (4).cdw

Спецификация рама.spw

Кронштейн (1).cdw

Опора (2).cdw
