Присоединение к газораспределительной системе жилого комплекса с торгово-офисными помещениями по адресу пр. Металлургов, 8а в г. Запорожье

Проектом предусматривается газоснабжение природным газом низшей теплотой сгорания 8050 ккал/нм³:
- жилой секции №1, в кухнях которой устанавливаются бытовые газовые плиты ПГ-4 (42 шт.) для пищеприготовления и настенные газовые конвекционные котлы с закрытой камерой сгорания GAZ 6000 W BOSH мощностью 18 кВт (6 шт.) и 24 кВт (36 шт.) для отопления и приготовления горяче воды.
- жилой секции №2, в кухнях которой устанавливаются бытовые газовые плиты ПГ-4 (65 шт.) для пищеприготовления и настенные газовые конвекционные котлы с закрытой камерой сгорания GAZ 6000 W BOSH мощностью 24 кВт (29 шт.) и 18 кВт (36 шт.) для отопления и приготовления горяче воды
- котлов котельной MULTIPRAVA COND (BIASI) мощностью 94 кВт (1 шт.) и 54 кВт (1шт.), установленных в пристроенной котельной, которая обеспечивает тепловой энергией офисные помещения первого этажа и подземную автостоянку жилых секций №1 и №2.

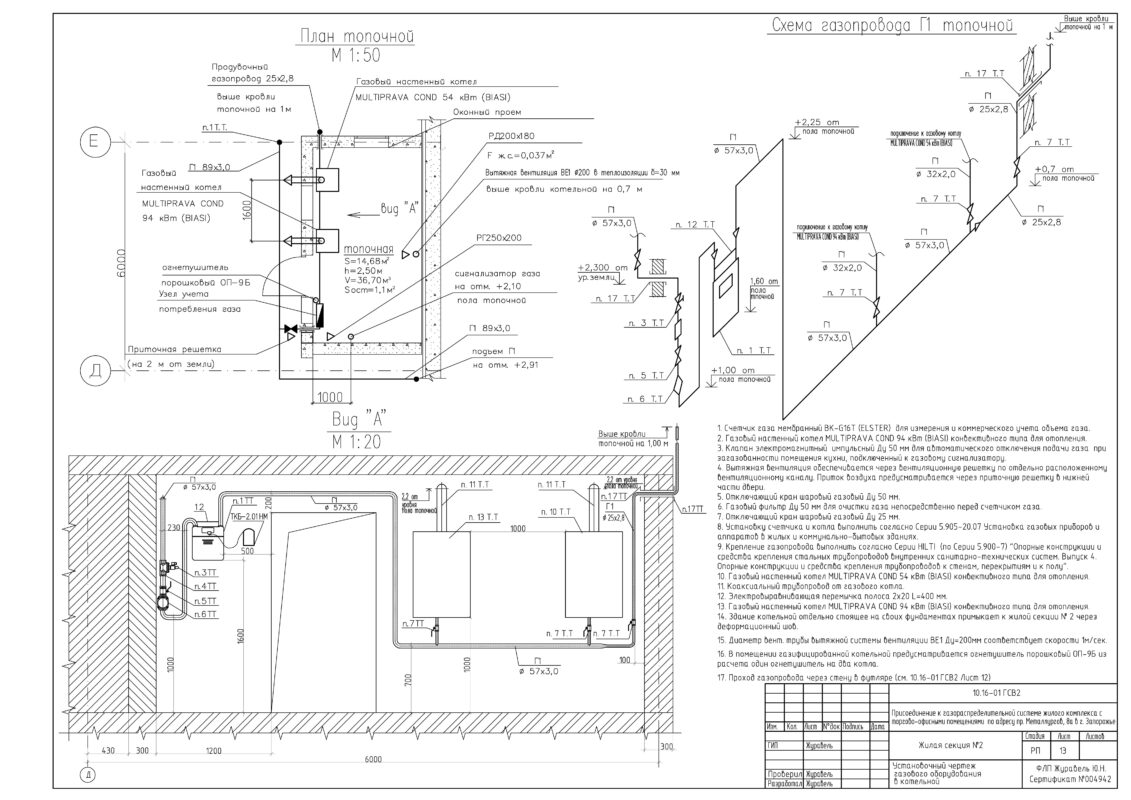

Состав: 1) Раздел ГСВ 57 листов (общие данные, планы этажей, чертежи фасадов, схема газопровода по фасаду, схема газовых стояков, установочные чертежи газового оборудования на кухнях, спецификация, гидравлический расчет, расчет газового счетчика) Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Инженерные системы / Газоснабжение / Присоединение к газораспределительной системе жилого комплекса с торгово-офисными помещениями по адресу пр. Металлургов, 8а в г. Запорожье

10.16-01 ГСВ\10.16-01 ГСВ - Секция 1.dwg
10.16-01 ГСВ\10.16-01 ГСВ - Секция 2.dwg
10.16-01 ГСВ
