Проекта монтажа газопровода давлением до 0,6 Мпа, от точки врезки в существующий ГЗ для обеспечения газоснабжением природным газом блочно-модульной транспортабельной котельной — г. Кирова, п. Ганино, по ул. Фабричной

Учебное заведение неизвестно. Работа выполнялась на заказ в 2017г на тему Проект газо-монтажных работ автоматизированной транспортабельной котельной установки на земельном участке с кадастровым номером 43:12:440901:259 по адресу: Кировская область, г. Кирова, п. Ганино, по ул. Фабричной.

В данном дипломном проекте на примере проекта монтажа газопровода давлением до 0,6 Мпа, от точки врезки в существующий ГЗ для обеспечения газоснабжением природным газом блочно-модульной транспортабельной котельной — г. Кирова, п. Ганино, по ул. Фабричной рассмотрены основные вопросы проектирования магистральных газопроводов.
Проект представлен несколькими разделами:
Обоснование и исходные данные для разработки проектной документации – рассмотрены такие вопросы как:
• Физико-географические и техногенные условия участка работ;
• Инженерно-геологическая характеристика участка работ;
• Конструктивные решения по производству работ и выбор схемы газоснабжения и плана сети, расчет газопровода котельной установки.
Расчет газопровода и построение продольного профиля газопровода – были рассчитаны следующие параметры:
• Определение годового и часового расхода газа;
• Диаметр газопровода и проверка толщины стенки;
• Построен продольный профиль газопровода;
• Расчет газопровода на прочность и устойчивость.
В разделе организация и технология строительства представлена технологией строительства и монтажа газопровода, был выбор и обоснование трассы газопровода, был произведен расчет объемов работ и выбор спец. техники для их проведения и т.д.
Раздел охрана труда представлен мероприятиями по охране труда при производстве работ по монтажу и устройству газопровода. В экономической части были определены технико-экономические показатели проекта.
Содержание

Введение
1. Обоснование и исходные данные
1.1. Сведения о линейном объекте и его краткая характеристика
1.2. Описание, состав и устройство транспортабельной котельной
1.3. Состав и достоинства транспортабельных котельных (тку)
1.4. Физико-географические и техногенные условия участка работ
1.4.1 местоположение, геоморфология и рельеф
1.4.2 климатическая характеристика
1.5. Инженерно-геологическая характеристика участка работ
1.5.1 геологическое строение
1.5.2 гидрогеологические условия
1.5.3. Физико-механические свойства грунтов
1.6. Обоснование технических решений по строительству газопровода
1.7. Выбор принципиальной схемы газоснабжения тку
Выводы по разделу
2. Расчет газопровода и построение продольного профиля газопровода.
2.1. Газоснабжение котельной установки
2.1.1. Расчет параметров газовой смеси
2.1.2. Определение часовых расходов газа.
2.1.3. Гидравлический расчет газопровода
2.1.4. Подбор основного оборудования гру
2.2. Определение диаметра газопровода и проверка толщины стенки
2.3. Расчет газопровода на прочность и устойчивость
2.4. Построение продольного профиля газопровода
3. Организация и технология строительства газопро-вода
3.1. Технология строительства и монтажа газопровода
3.1.1. Выбор и обоснование трассы газопровода
3.1.2 земляные работы
3.1.3. Транспортировка труб и деталей
3.1.4. Входной контроль качества труб и соединительных деталей из полиэтилена.
3.1.5. Монтажные и укладочные работы
3.1.6. Сборка и сварка газопровода
3.1.7. Очистка внутренней полости
3.1.8. Контроль качества работ
3.1.10. Испытания и приемка газопроводов. Испытания на герметич-ность
3.1.11. Присоединение новых газопроводов к действующим
3.2. Расчет объемов земляных работ
3.3. Метод производства работ
3.4.подбор строительных машин
3.5. Составление ведомости состава и объема работ
4. Технико-экономические показатели проекта
5. Охрана труда и техника безопасности
5.1. Мероприятия по обеспечению безопасного функционирования газопровода.
5.2. Эксплуатация газопровода
5.3. Мероприятия по охране труда и технике безопасности
5.4. Мероприятия по энергосбережению
Заключение
Список литературы

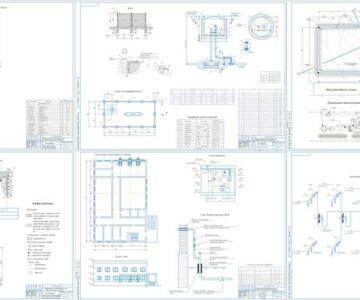

Состав: Лист 1 -План наружных сетей,геологический разрез. Лист 2 - Проектные решения, лист 3 - Схема ввода газопровода в ТКУ и внутреннее газоснабжение, лист 4 Технология монтажа подземного газопровода Язык документа
