Проектирование систем газораспределения и газопотребления в районе города Барнаула

ААСК
Кафедра "Монтаж и эксплуатация оборудования и систем газоснабжения"
Расчетное задание по дисциплине "Особенности проектирования систем газоснабжения"
На тему: "Проектирование систем газораспределения и газопотребления в районе города Барнаула"

Краткое описание газифицируемого микрорайона.
1) Район города: Железнодорожный;
2) Этажность зданий – 4-6;
3) Характер застройки – 10 жилых домов, 6 административных и 2 промышленных зданий;
4) Основные улицы – 40 лет Октября, Тимуровская, 5-я Западная.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. Цель работы. 5
1.1 Краткие сведения о районе проектирования. 5
1.2 Проектирование сетей газопотребления и газораспределения. 6
1.3 Прокладка газопровода через дорогу методом прокола. 10
1.4 Создание таблиц атрибутов. 15
2. Детальная разборка ГРП, ГРУ, ПГБ, ШГРП или ШГРУ. 20
2.1 Обоснование выбора источников газоснабжения сети низкого давления. 20
2.2 Требования, предъявляемые к зданиям и помещениям ГРП. 20
2.3 Подбор типоразмер ГРП. 21
2.4 Подбор пункта газорегуляторного блочного(ПГБ). 24
2.5 Подбор регулятора давления. 25
2.6 Подбор предохранительно – сбросного клапана. 29
2.7 Подбор газового фильтра. 29
2.8 Подбор сигнализатора газа. 32
ЗАКЛЮЧЕНИЕ 34
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 35
Приложение I. 36

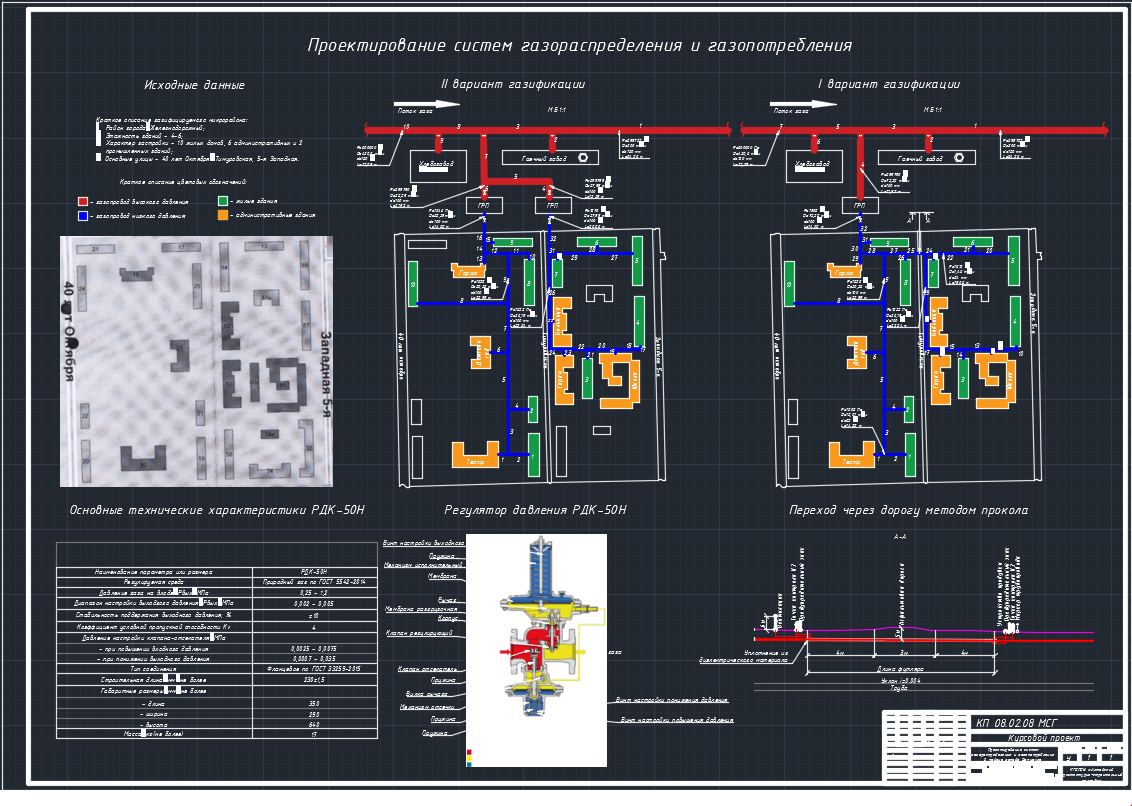

Состав: Исходные данные, I и II варианты газификации, переход газопровода через дорогу методом прокола, регулятор давления РДК-50Н, основные технические характеристики РДК-50Н Язык документа

Софт: AutoCAD 2015

Сайт: www

Файлы:

Каталог / Инженерные системы / Газоснабжение / Проектирование систем газораспределения и газопотребления в районе города Барнаула

ТП.dwg
21-й вариант(Готово).xlsx
Пояснительная записка(Готово).docx
