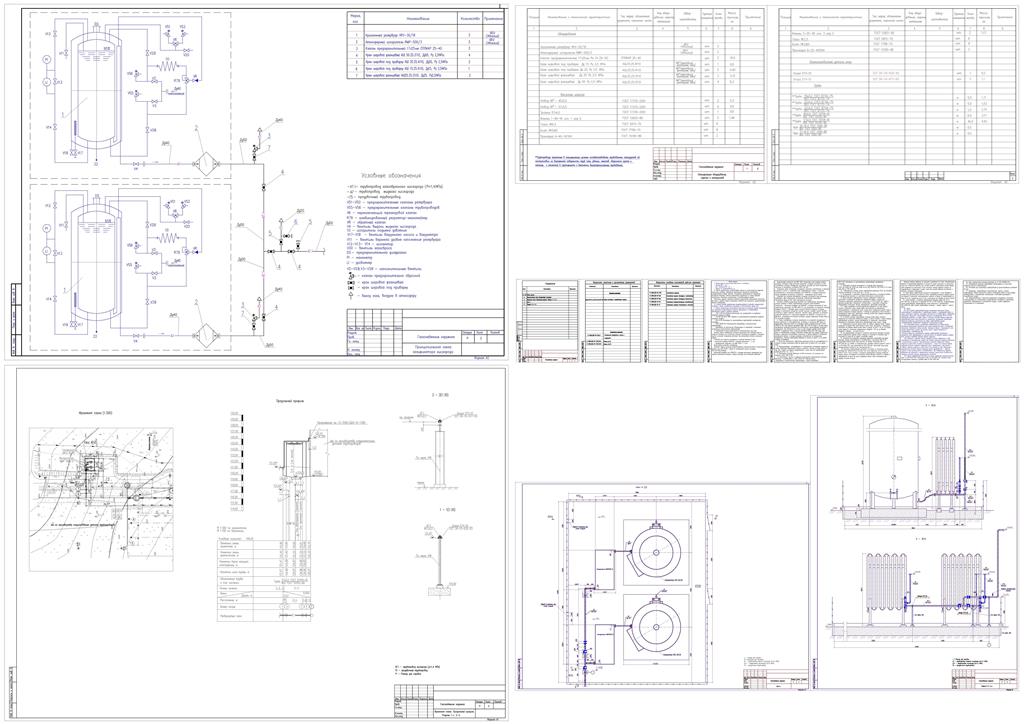

Рабочая документация по установке газификаторов кислорода и подачи газообразного кислорода на технологические нужды цеха.

Установка газификаторов кислорода и подачи газообразного кислорода на технологические нужды.
Криогенный резервуар тип 30000/18 с холодным упрочнением предназначен для
хранения сжиженного кислорода и выдачи кислорода под постоянным давлением.
Продукционный испаритель тип RMP 500/3 предназначен для испарения жидкого
кислорода. Теплообмен между криогенной жидкостью и воздухом происходит за счет
естественной конвекции. Коэффициент расширения кислорода при смене агрегатного
состояния на газообразное составляет 860:1 при 20°C.
Испаритель имеет самонесущую конструкцию, полностью изготовленную из алюминия.
Испаритель состоит из оребренных труб, поддерживаемых опорами, и подключен
последовательно к криогенному резервуару типа 30000/18 с холодным упрочнением.
Период непрерывной эксплуатации испарителя - непрерывный цикл (8 часов).
Установка для получения газообразного кислорода, состоящая из двух криогенных
резервуаров и двух продукционных испарителей, установленных параллельно,
обеспечивает выдачу до 500 нм³/ч газообразного кислорода.
Комплект газификатора включает всю измерительную, регулирующую,
запорную арматуру и обвязку трубопроводами отдельных узлов установки.
Газификатор - криогенный резервуар тип 30000/18 с холодным упрочнением (2 шт),
продукционный испаритель тип RMP 500/3 (2 шт) размещаются на открытой площадке
размерами 7,8х10,3 м. Площадка имеет сплошное бетонное покрытие. В границе
площадки не допускается устройство каналов, траншей, колодцев, трапов ливневой
канализации и других подземных сооружений. Площадка имеет ограждение из негорючих
материалов высотой 1,6 м. Криогенный резервуар тип 30000/18 и испаритель тип
RMP500/3 установлены на бетонные основания, несущая поверхность которых выше на
100 мм уровня площадки.
