Техническое перевооружение углекислотного участка цеха № 231с установкой двух газификаторов ГУ-400

Проектом предусматривается установка двух новых углекислотных электрических газификаторов Гу-400.
Производительность каждого газификатора составляет до 400 кг/час. Максимальное рабочее давление 1.6 - 2.0 МПа,
температура газа на выходе от -25 до +5 °С, температура окружающей среды +5... +40 °С, массой 100 кг, габариты
500×500×1450(h) мм. Назначенный срок службы до списания не менее 15 лет.

Состав: Технологическая схема Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Промышленность / Техническое перевооружение углекислотного участка цеха № 231с установкой двух газификаторов ГУ-400

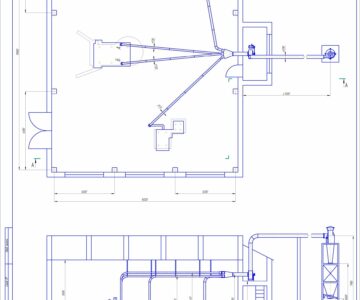

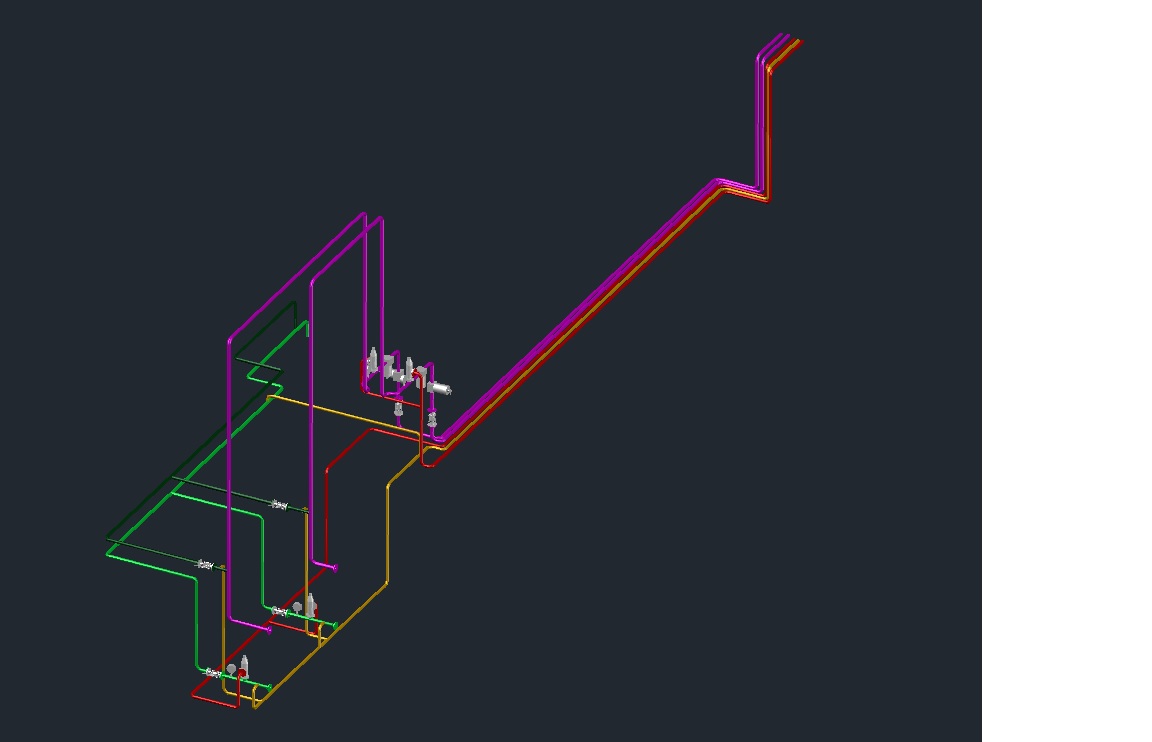

Углекислотный участок.dwg
