Рабочим проектом предусмотрена установка УГРШ-50Н-2-Т-О с основной и резервной линиями редуцирования на базе регуляторов РДП-50Н, с газовым обогревом, взамен существующему шкафному газорегуляторному пункту.
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Техническое перевооружение пункта редуцирования газа
Техническое перевооружение пункта редуцирования газа
0
2
358
1
0
80
ГРПШ
Заземление
замена ГРПШ
Молниезащита
ограждение ГРПШ
проектирование ГРПШ
рабочая документация
техническое перевооружение
установка ГРПШ
фундамент
шкафной пункт редуцирования газа
Сообщить о проблеме
Автор
Александр
Орёл
Дата
02.10.2020
Язык
Русский
Состав

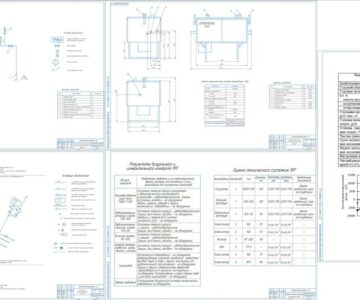

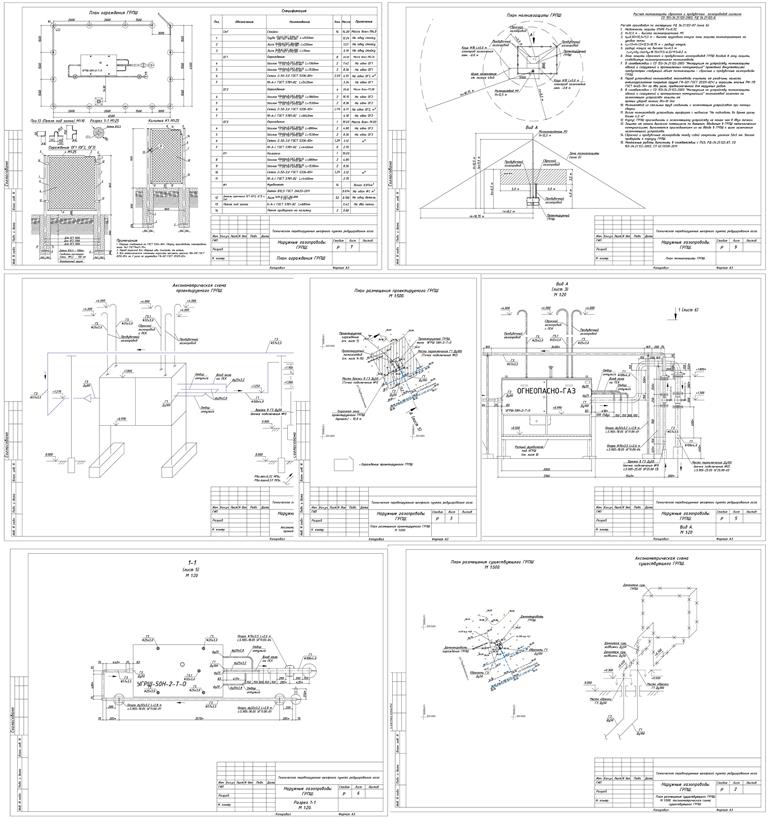

Лист 1. Общие данные; Лист 2. План размещения существующего ГРПШ.М 1:500. Аксонометрическая схема существующего ГРПШ.; Лист 3. План размещения проектируемого ГРПШ. М 1:500; Лист 4.Аксонометрическая схема проектируемого ГРПШ.; Лист 5.Вид А. М 1:20.; Лист 6.Разрез 1-1. М 1:20.; Лист7. План ограждения ГРПШ; Лист 8. Фундамент для УГРШ-50Н-2-Т-О. М 1:20.; Лист 9. План молниезащиты ГРПШ.; Лист 10. Молниеотвод М1. Общий Вид.; Спецификация; Текстовая часть.
