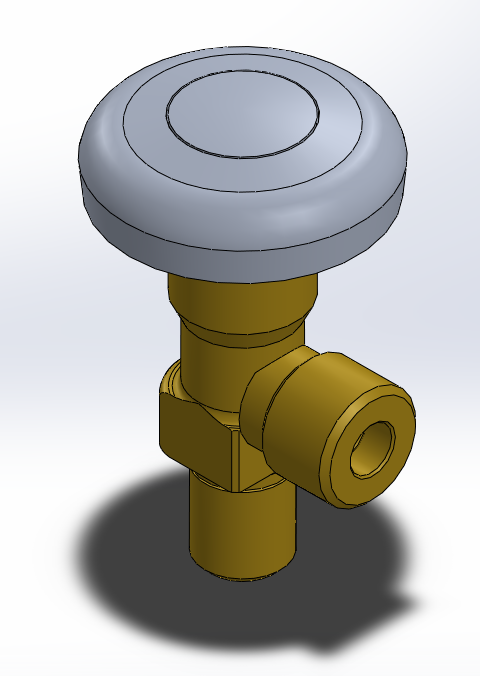

Вентиль рамповый 250bar 25Mpa JV-147-00 кислород азот гелий пищевые газы пром газы G1/2 G3/4

Применяется для построения газовых рамп на высокое давление,
Рабочий газ: воздух / СО2 / О2 / Не / промышленные газы / пищевые газы
OXYGEN, NITROGEN
резьба на входе/ выходе: G1/2” х G3/4”
материал корпуса и внутренних комплектующих: латунь
материал внутреннего уплотнения: РА6
условный проход: Ду-4 мм.
маховик: алюминий
рабочее давление: 250 бар (25 МПа)
рабочая температура: - 50 /+65 C0
наработка на отказ: 5 000 циклов

Состав: 3D сборка, модель одной деталью Язык документа

Софт: SolidWorks 2015

Каталог / Инженерные системы / Газоснабжение / Вентиль рамповый 250bar 25Mpa JV-147-00 кислород азот гелий пищевые газы пром газы G1/2 G3/4

Просмотр файлов
Бобышка вентиля.SLDPRT
Вентиль рамповый JV-147-00 G1_2 G3_4.PDF
Вентиль рамповый JV-147-00 G1_2 G3_4.SLDASM
Вентиль рамповый JV-147-00 G1_2 G3_4.SLDDRW
Вентиль рамповый JV-147-00 G1_2 G3_4.SLDPRT
Вентиль рамповый JV-147-00 G1_2 G3_4.STEP
Корпус вентеля.SLDPRT
