Жилой дом N13 по ул. Лихачева в г. Нурлат, Нурлатского МР, РТ. Газоснабжение

В проектной документации представлены разделы:
- ГСН - наружный газопровод низкого давления (P≤0,03 кгс/см2) Ф89х3,5 от существующего газопровода низкого давления Dу100мм проложенного по ул. Гагарина – Лихачева в г. Нурлат, Нурлатского МР, РТ
- ГСВ - вводной газопровод и внутреннее газооборудование жилого многоквартироного дома.

ОБЩИЕ ДАННЫЕ
1. Данный раздел " Наружный газопровод низкого давления" объекта "Жилой дом N13 по ул. Лихачева в г. Нурлат, РТ" выполнен на основании технических условий за N 20 от 30.01.2012г., выданных ЭПУ "Нурлатгаз" ООО "Газпром трансгаз Казань".
2. Проектом предусматривается прокладка наружного газопровода низкого (Р<0,003МПа) давления из стальных электросварных труб по ГОСТ 10705 - 80 "Технические условия", ГОСТ 10704-91*"Сортамент", группы В, марки стали 10 по ГОСТ 1050- 88*.
3. Место врезки проектируемого наружного газопровода низкого давления предусмотрено в существующий г.н.д. (Р<0,003МПа) Ф 100 проложенный по ул. Гагарина в г. Нурлат. Давление газа в месте врезки согласно технических условий - Р=0,002.
4. Способ прокладки наружного газопровода низкого давления - подземно - на глубине 2,0 -1,76м от поверхности земли. Основание - мягкий грунт, б=10см. Засыпка траншеи песком.
5. На выходе из земли у жилого дома предусмотрена установка отключающего крана КШ-80. Проект вводного и внутреннего газопровода см. разде ГСВ, том3.
6. Для защиты подземного ввода от коррозии предусмотрена изоляция типа "Весьма усиленная" по ГОСТ
9.602-05. Надземный участок газопровода после монтажа и испытаний окрасить масляной краской, лаком или эмалью предназначенными для наружных работ.
7. Монтаж и испытание газопровода вести специализированной монтажной организацией имеющей
лицензию и разрешение на данный вид деятельности согласно "Правила безопасности систем газораспределения и газопотребления" ПБ 12-529-03", СНиП 42-01-2002, СП 42-101-2003г.
8. Отступления от проекта согласовать до их исполнения с ЭПУ "Нурлатгаз" ООО "Газпром трансгаз Казань" и проектной организацией.

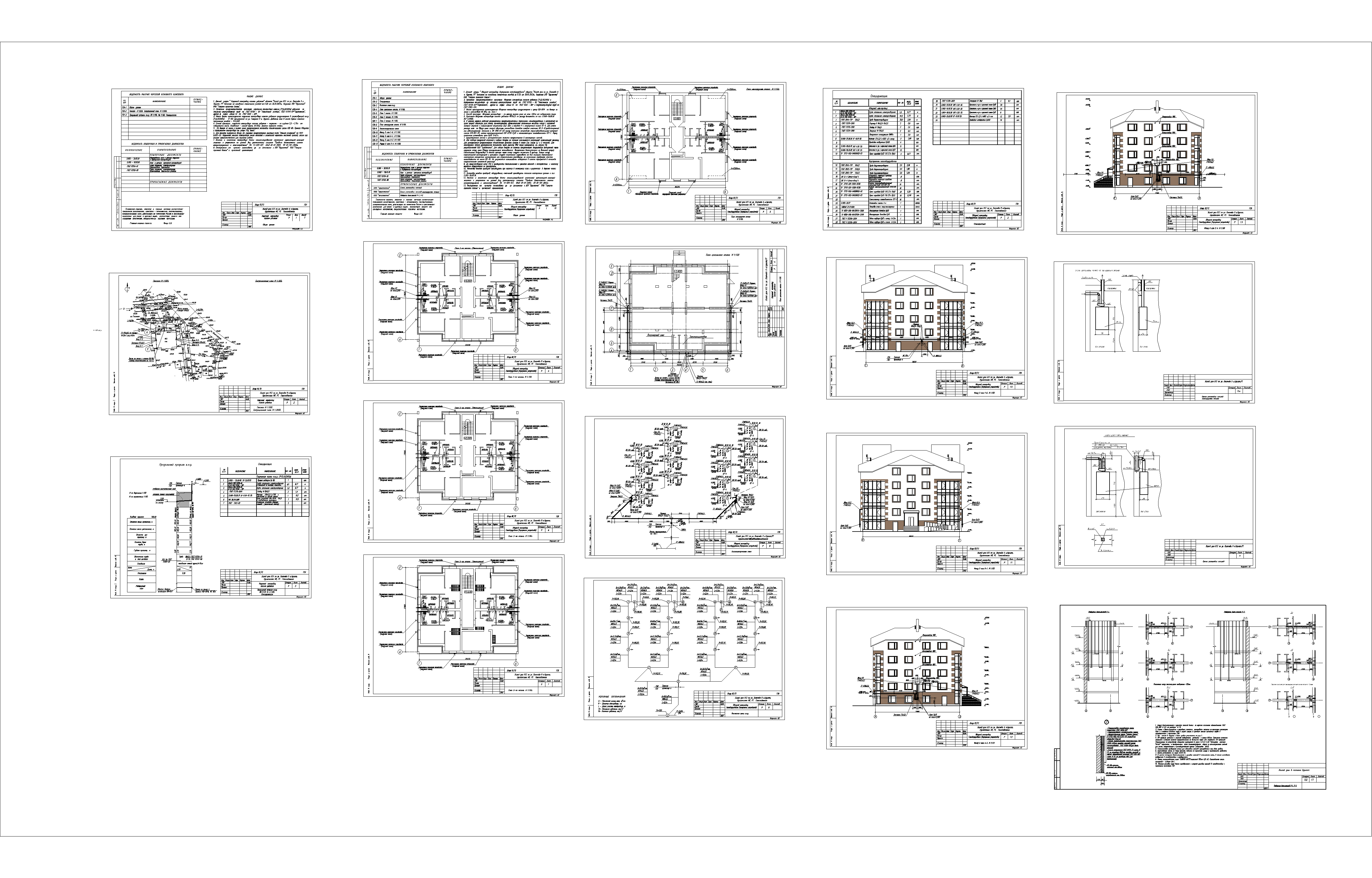

Состав: Чертежи раздела ГСН: Общие данные, Генплан М 1:500. Ситуационный план. М 1:2000. , Продольный профиль г.н.д. Мв 1:100. Мг 1:100. Спецификация. Язык документа

Софт: AutoCAD 2008

Сайт: www

Файлы:

Каталог / Инженерные системы / Газоснабжение / Жилой дом N13 по ул. Лихачева в г. Нурлат, Нурлатского МР, РТ. Газоснабжение

Газоснабжение жилого дома в г.Нурлат.dwg
