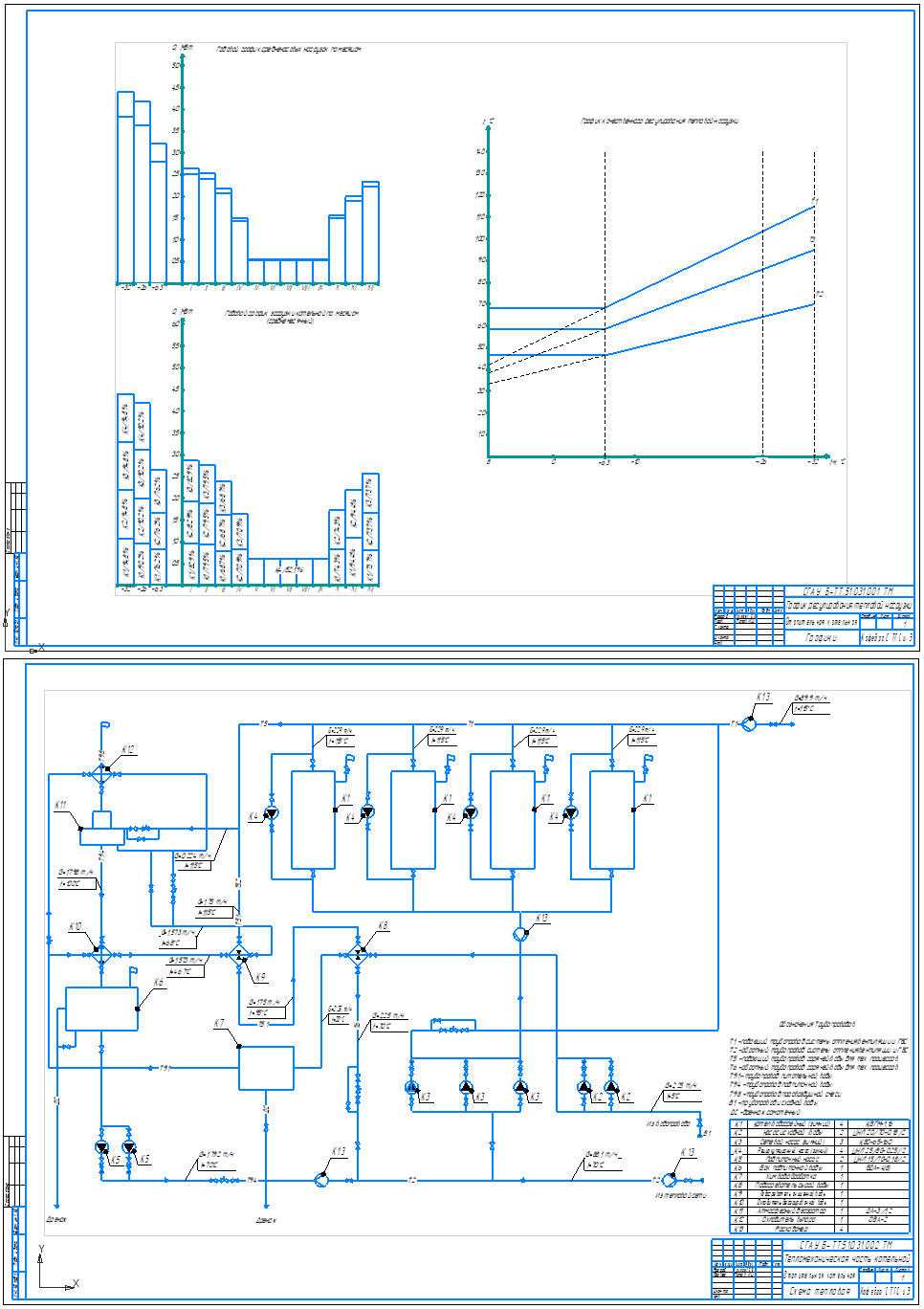

График регулирования тепловой нагрузки

Саратовский государственный аграрный университет
Кафедра теплоэнергетика и теплотехника
Курсовой проект по дисциплине "Котельные установки"
На тему: "Расчет отопительной котельной"
Саратов 2018

Для полученных в результате построения графика регулирования тепловой нагрузки режимов производится расчет тепловой схемы котельной, которую необходимо запроектировать на температурный график тепловой сети 115/70 С с применением атмосферного деаэратора.

Максимальные тепловые потоки на отопление Qomax, вентиляцию Qvmax и горячее водоснабжение Qhmax административных и производственных зданий принимаем по соответствующим проектным данным. Для производственного объекта суммарные тепловые потоки на отопление, вентиляцию и горячее водоснабжение составляют, МВт:
Максимальный тепловой поток на отопление
1,546 МВт.
Максимальный тепловой поток на вентиляцию
1,625 МВт.

Максимальный тепловой поток на горячее водоснабжение
на санитарно-бытовые нужды
0,614 МВт.
на технологические нужды
1,028 МВт.

СОДЕРЖАНИЕ
Введение 4
1. Определение тепловых нагрузок источника теплоснабжения 5
1.1 Определение тепловых потоков на отопление, вентиляцию и горячее водоснабжение
5
1.2 Построение годового графика тепловой нагрузки 8
2. Регулирование отпуска теплоты в источниках теплоснабжения 11
3. Расчет и выбор теплоэнергетического оборудования котельной 18
3.1 Расчёт установленной мощности и подбор котлов 18
3.2 Составление и расчёт тепловой схемы котельной 25
3.2.1 Исходные данные для расчета тепловой схемы 25
3.2.2 Расчет тепловой схемы 32
3.3 Подбор вспомогательного оборудования тепловой схемы котельной 43
3.3.1 Подбор деаэратора 43
3.3.2 Подбор циркуляционных насосов 44
Заключение 48
Библиографический список 50

Состав: Графики Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Файлы:

Каталог / Инженерные системы / График регулирования тепловой нагрузки

RPZ_.docx
grafik.cdw
котельная.cdw
