Радиатор охлаждения 3-в-1 (JW+OC+AC)

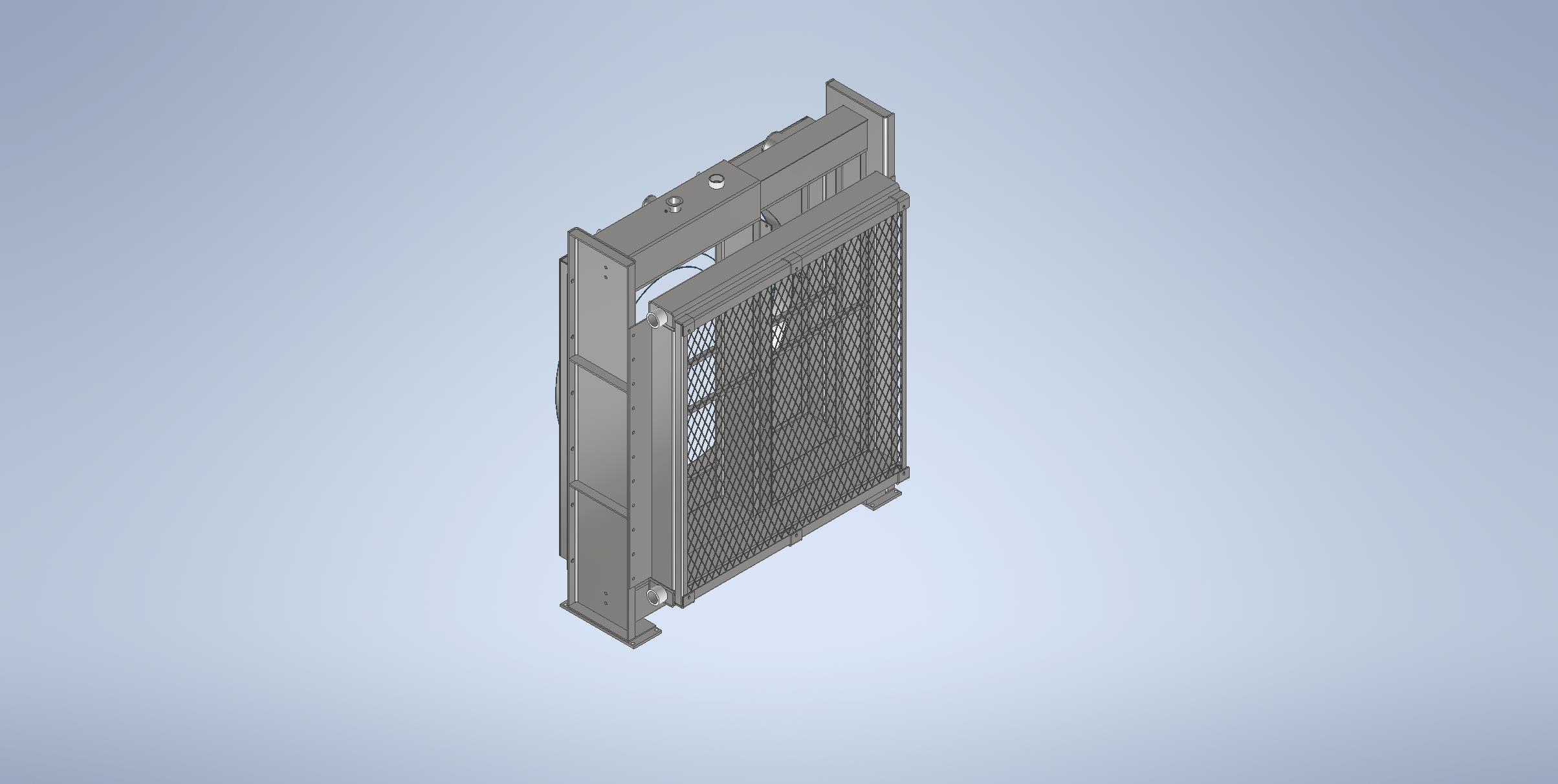

Блок радиаторов с диффузором и защитными сетками. Охлаждение двигателя, масла гидросистемы и наддувочного воздуха. Габаритная модель.
Реальные размеры, действующее изделие.
Модель в формате STEP
Полный аналог системы охлаждения DDS60
Это рабочая модель без охлаждающих трубок (слишком тяжелый рендер).

Состав: 3D Сборка

Софт: Autodesk Inventor 2020
