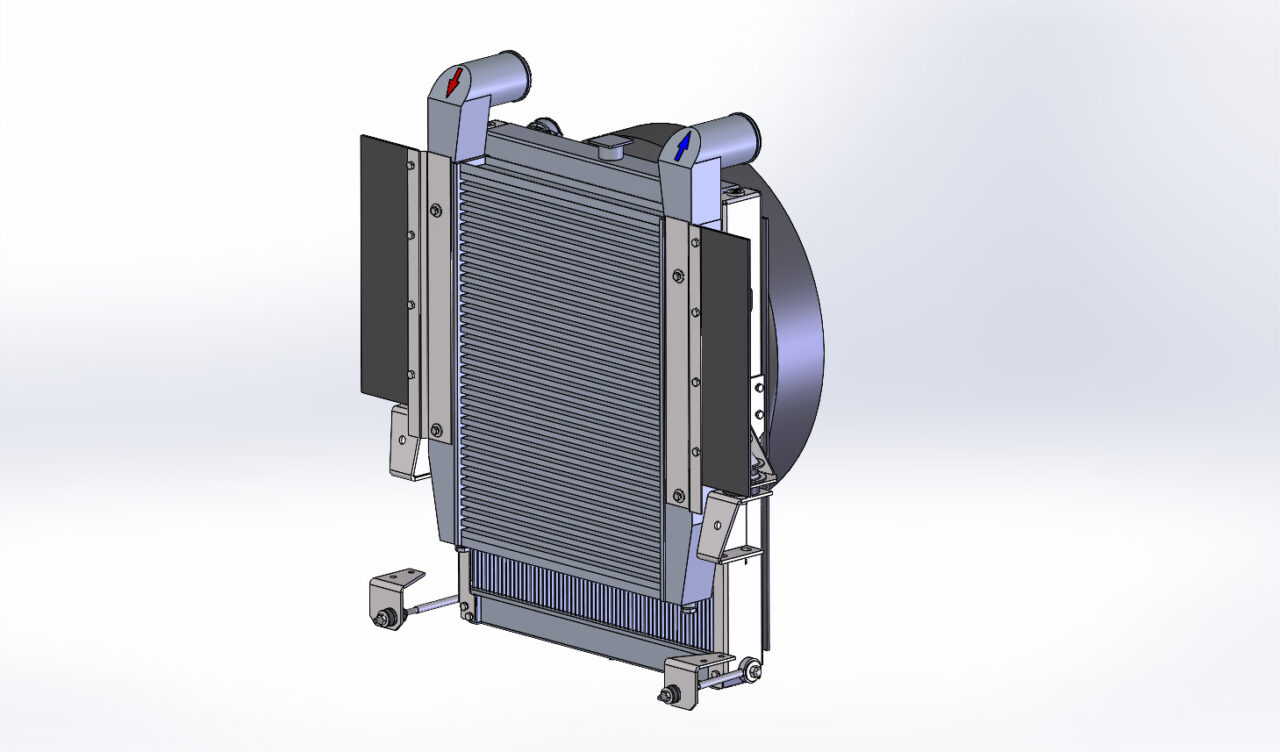

Блок радиаторов 4320NK-1301012

Блок радиаторов 4320NK-1301012 используется на автомобилях Урал. Служит для охлаждения охлаждающей жидкости и впускного воздуха ДВС. Внутренний диаметр диффузора вентилятора, мм -700. Габаритные размеры ДхШхВ, мм - 999х348х1068. В работе добавлены нижние кронштейны крепления к раме и тяги на радиатор.

3D Модели блок радиаторов грузовой автомобиль Радиатор охлаждения Урал

Автор

bysergos

Дата

27.05.2026

Язык

Русский

Состав

3D Сборка габаритная по детально

Софт

SolidWorks 2023 SP5.0 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Блок радиаторов 4320NK-1301012.SLDASM
- Блок радиаторов 4320NK-1301012.STEP
- Болт М6-6gх16.88.019 ГОСТ 7805-70.SLDPRT
- Болт М8-6gх16.88.019 ГОСТ 7805-70.SLDPRT
- Болт М8-6gх20.88.019 ГОСТ 7805-70.SLDPRT
- Болт М8-6gх95.88.019 ГОСТ 7805-70.SLDPRT
- Болт М12-6gх100.88.019 ГОСТ 7805-70.SLDPRT
- Винт верхний радиатора.SLDPRT
- Втулка кронштейна.SLDPRT
- Втулка подушки.SLDPRT
- Втулка резиновая.SLDPRT
- Втулка резиновая нижняя.SLDPRT
- Втулка тяги радиатора.SLDPRT
- Гайка М8-6Н.8.019 ГОСТ 5927-70.SLDPRT
- Гайка М10-6Н.8.019 ГОСТ 5927-70.SLDPRT
- Гайка М12-6Н.8.019 ГОСТ 5927-70.SLDPRT
- Гайка приварная ГОСТ Р 58799-2020-М6-ST.SLDPRT
- Гайка приварная ГОСТ Р 58799-2020-М8-ST.SLDPRT
- Дифлектор радиатора левый.SLDASM
- Диффузор вентилятора охлаждения радиатора.SLDPRT
- Кронштейн дифлектора левый.SLDPRT
- Кронштейн дифлектора правый.SLDPRT
- Кронштейн нижний на раму левый.SLDASM
- Кронштейн радиатора боковой левый.SLDASM
- Кронштейн радиатора основного левый.SLDASM
- Кронштейн радиатора передний нижний левый.SLDPRT
- Кронштейн радиатора передний нижний правый.SLDPRT
- Основание кронштейна верхнего левого.SLDPRT
- Основание кронштейна верхнего правого.SLDPRT
- Основание кронштейна левого.SLDPRT
- Основание кронштейна на раму левого.SLDPRT
- Основание кронштейна на раму правого.SLDPRT
- Основание кронштейна правого.SLDPRT
- Ось кронштейна.SLDPRT
- Планка прижимная дифлектора.SLDPRT
- Пластина крепления диффузора вентилятора верхняя.SLDPRT
- Пластина крепления диффузора вентилятора нижняя.SLDPRT
- Подушка верхняя 6370-1302040-10.SLDPRT
- Подушка нижняя 6370-1302040-20.SLDPRT
- Подушка радиатора основного.SLDASM
- Проушина кронштейна.SLDPRT
- Радиатор охлаждения ДВС.SLDPRT
- Радиатор охлаждения воздуха для ДВС.SLDPRT
- Ребро кронштейна.SLDPRT
- Ребро кронштейна нижнего на раму.SLDPRT
- Ребро кронштейна основного радиатора.SLDPRT
- Скоба кронштейна.SLDPRT
- Тяга радиатора нижняя.SLDPRT
- Тяга радиатора передняя нижняя.SLDASM
- Уплотнение дифлектора.SLDPRT
- Чашка кронштейна.SLDPRT
- Чашка подушки верхняя.SLDPRT
- Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба A.8.01.019 ГОСТ 6958-78.SLDPRT
- Шайба A.10.01.019 ГОСТ 6958-78.SLDPRT
- Шайба A.12.01.019 ГОСТ 6958-78.SLDPRT
- Шайба А.6.01.019 ГОСТ 11371-78.SLDPRT
- Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT
