Расчет компрессора П110

десская национальная академия пищевых технологий
Институт холода, криотехнологий и экоэнергетики
Кафедра: холодильный установок и кондиционирования воздуха
Дипломная работа по дисциплине "Проектирование холодильных камер и установок"
На тему: «Курсовая работа: расчет компрессора П110"
Одесса 2014

В данном проекте рассматривается Компрессор П110, проводится полный расчет (тепловой, динамический, газовый, сопромат, масла) Выстраиваются графики при помощи программы "DINARA".
Данный компрессор предназначен для работы в составе холодильного агрегата для обеспечения определенного температурного режима. В зависимости от применяемого холодильного агента и наличия водяного охлаждения и встроенной системы регулирования холодопроизводительности выпускаются различные конструктивные модификации компрессоров. Компрессоры предназначены для работы на холодильном агенте R -717 (аммиак) имеют водяное охлаждение. Компрессоры для фреонов могут быть использованы в установках, работающих на R-22, R-502, R-13, R-502 и выполняются с водяным охлаждением и без него, что позволяет использовать их в широком диапазоне температур кипения и конденсации.
В компрессорах для фреонов предусмотрен подогрев масла в картере.

Техническая характеристика:
тип компрессора непрямоточный, сальниковый и бессальниковый
расположение цилиндров V-образное
количество цилиндров 4
частота вращения вала, об/с 24
ход поршня, мм 82
диаметр цилиндра, мм 115

Массо-габаритные характеристики компрессора:
длина, мм 1300
ширина, мм 900
высота, мм 800
масса, кг 1000

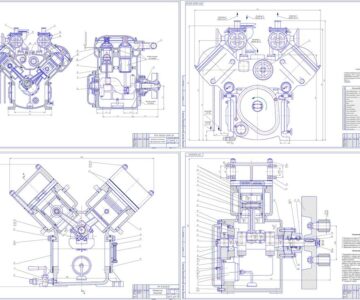

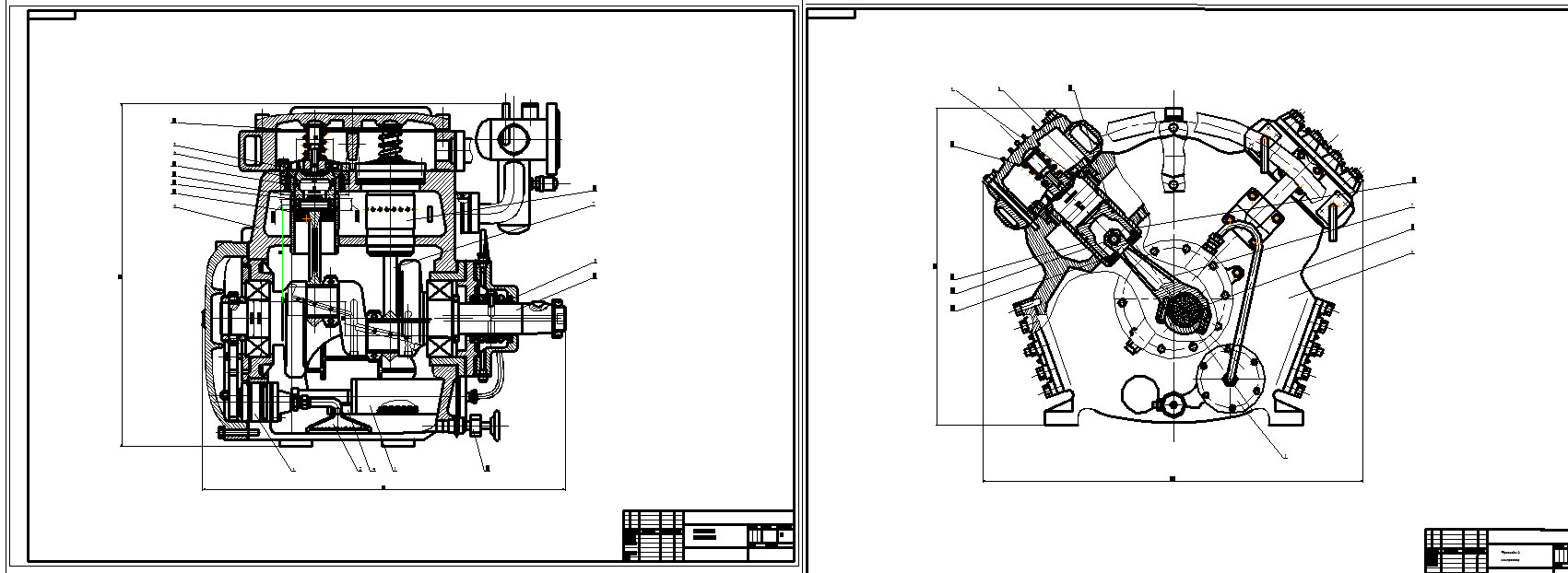

Состав: Расчеты: тепловой, конструктивный, динамический, газовый, сопромат, масло, ДИНАРА, чертежи продольный + поперечный и деталировка Язык документа

Софт: AutoCAD 12

Файлы:
RZ1_teplovy.docx
RZ2_Opisannie_KM.doc
RZ4_dinamichny.docx
RZ5_gazovy.docx
RZ6_sopromat.docx
RZ7-8_pidshipnik_maslo.docx
Spetsifikatsia.doc
chertej_kompressor_p110\КМ П110 вид1.dwg
chertej_kompressor_p110\КМ П110.dwg
chertej_kompressor_p110\Поршень.dwg
chertej_kompressor_p110\Поршневой палец.dwg
chertej_kompressor_p110\Шатун.dwg
Dinara 1.docx
Dinara 2.docx
Dinara 3.docx
Dinara 4.docx
Dinara 5.docx
R33_konstruktivny.docx
chertej_kompressor_p110
