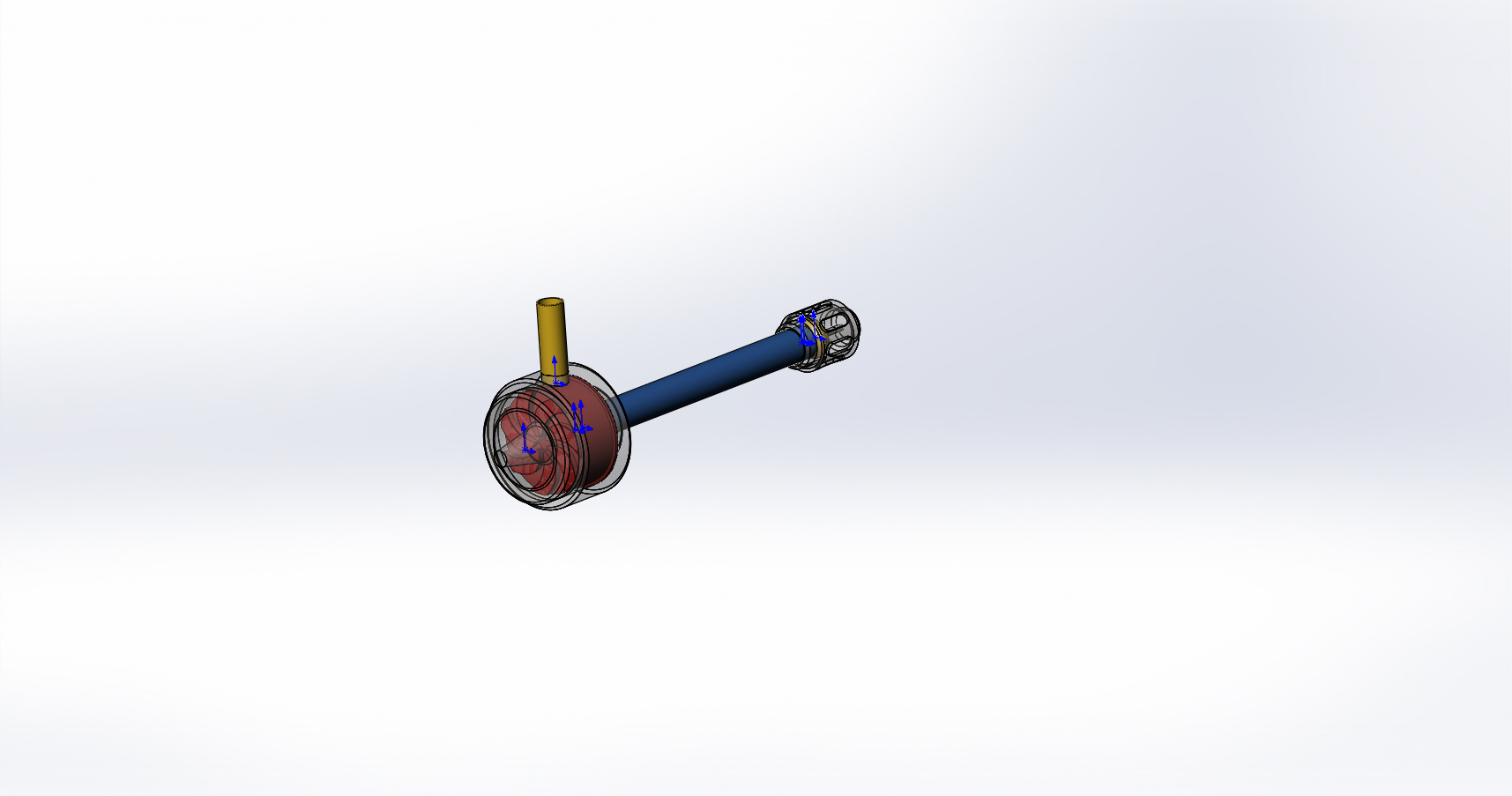

Трубка Ранка-Хилша

Вихревой эффект (эффект Ранка –Хилша) – эффект разделения газа или жидкости на две фракции при закручивании в цилиндрической или конической камере. На периферии образуется закрученный поток с большой температурой, а в центре – охлаждённый поток, закрученныё в противоположную сторону.
P.S. Не проверял на работоспособность.

Состав: 3D Сборка, деталировка Язык документа

Софт: SolidWorks 13 SP2

Файлы:
Деталь1.SLDPRT
Деталь2.SLDPRT
Деталь3.SLDPRT
Деталь4.SLDPRT
Деталь5.SLDPRT
Деталь6.SLDPRT
Деталь7.SLDPRT
Сборка1.SLDASM
