Инженерное оборудование трехэтажного здания

НУВГП, ННІБА, ПЦБ
Курсовий проект з дисципліни "Інженерне обладнання будівель"
На тему "Інженерне обладнання триповерхової будівлі"
Рівне 2013

В жилом доме запроектировано система холодного водоснабжения с стальных труб. Дом имеет три этажа, количество квартир-9.В каждой квартире проживает по 3чоловикы.
Общее количество жителей-27.
Общее количество санитарно-технических приборов в доме-39.
Квартиры оборудованы такими типами сан узлов:
- Унитаз, умывальник, ванна;
- Умывальник, ванна и отдельно унитаз.
На кухне расположена мойка. В дом поступает холодная вода, приготовления горячей воды осуществляется в квартирах в газовых нагревателях.
Канализационные стояки проложены в доме открыто, размещенные стояков принято на одной оси с унитазом. Всего в доме запроектировано 4 канализационных стояка. К канализационных стояков на каждом этаже присоединены этажные отводные трубопроводы, собирают сточную воду от санитарно-технических приборов, которые в свою очередь подключены к этим трубопроводов через гидравлические затворы. Отводные трубопроводы присоединены к стояку с помощью косых тройников. Верхняя часть стояка выведена выше крыши на 0,2 м. Прокладка этажных отводящих труб запроектировано открытым на расстоянии 0,1 м от пола этажа. Система газоснабжения в доме состоит из газопровода-ввода, вводного газопровода, стояков, квартирных разводок, газовых приборов и арматуры. Внутренние газопроводы запроектирован из стальных труб.
В курсовой работе запроектировано однотрубную систему отопления с верхней разводкой магистрали и осевыми замыкающими участками. Материал теплопроводов - сталь. Отопительные приборы - стальные панельные радиаторы типа 22 К высотой 500 мм.
В курсовые работе запроектирована естественная вытяжная вентиляция, предназначенная для удаления излишков тепла, влаги, углекислого газа, других вредных выделений от приготовления пищи.
В жилом трехэтажном доме устроена вытяжная вентиляция отдельными каналами для кyxнi, санузла, ванной комнаты. Вытяжной oтвip запроектировано из верхней зоны помещения на расстоянии 20 см от потолка. Отвip закрыт решетками. Поступления воздуха вiдбуваетъся неорганизованным через форточки и неплотности в викнax

СОДЕРЖАНИЕ
1. Внутренний холодный водопровод ................................................. ... 3
1.1 Определение расчетных расходов воды .......................................... ... 4
1.2 Трассировка водопроводной сети и ее аксонометрическая схема ...... .............. 6
2. Внутренняя канализация ............................................................... .... 7
2.1 Трассировка внутренней канализационной сети ................................. ..7
2.2 Определение диаметров трубопроводов внутрiшньoи канализации ...... .............. 8
3. Газопостачання…………………………………………………………….......9
3.2визначенная расчетных расходов газа на дом ........................... ..10
4. Отопление .............................................................................. .... 11
4.1. Расчетные параметры ............................................................ .... 11
4.2 определение расчетных теплопотерь .......................................... ..... 12
4.3. Проектирование системы отопления ................................................... ..15
5. Вентиляция………………………………………………………………….....17

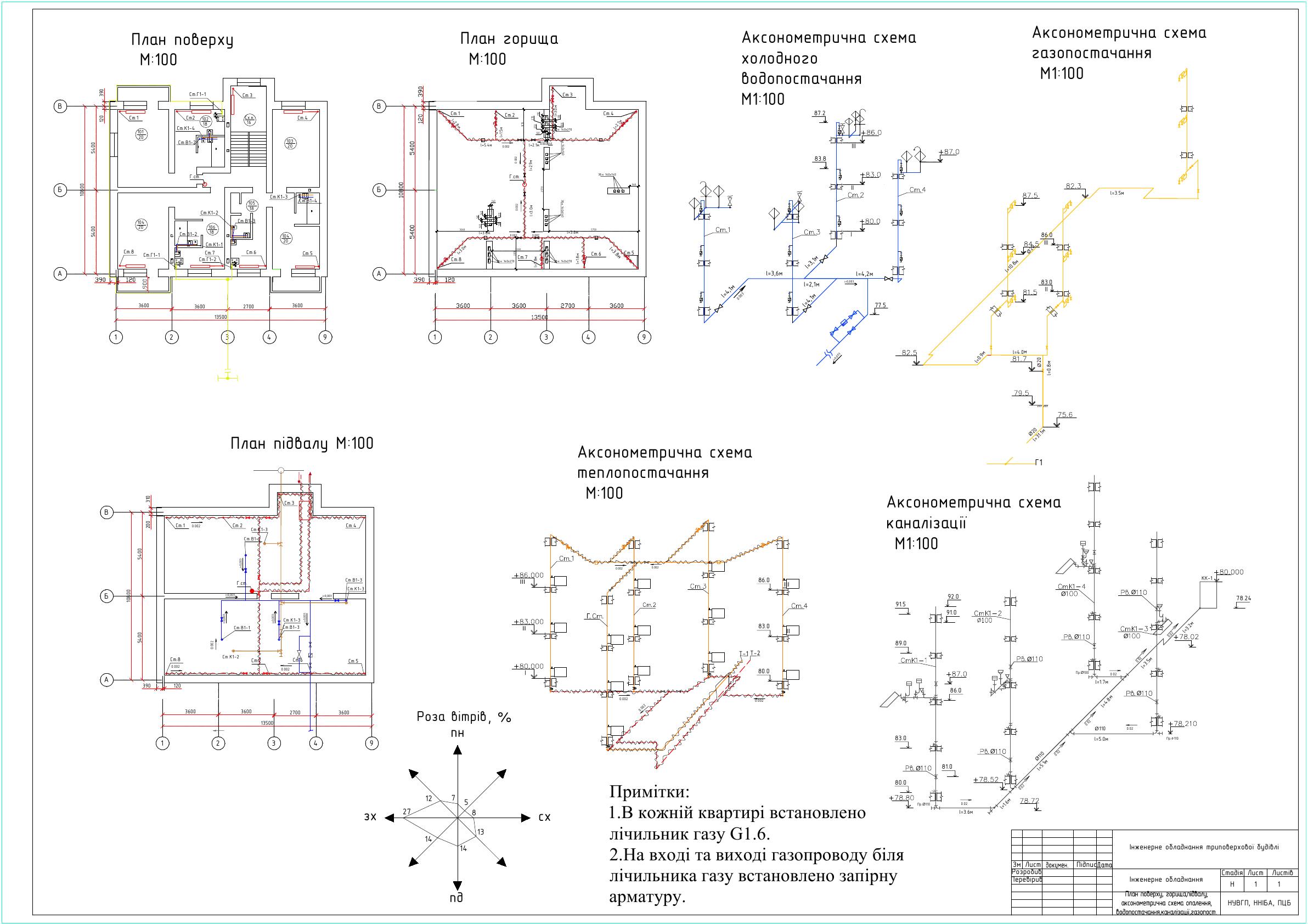

Состав: План поверху, горища, підвалу; аксонометрична схема опалення, водопостачання, каналізації, газопостачання. ПЗ Язык документа

Софт: AutoCAD 2012

Сайт: www

Каталог / Инженерные системы / Инженерное оборудование трехэтажного здания

Просмотр файлов
пояснююча\1.Водопостачання.docx
пояснююча\2.Каналізація.doc
пояснююча\3. Газопостачання.docx
пояснююча\4. Опалення.docx
пояснююча\5. Вентиляція.docx
пояснююча\Зміст.docx
Лист.dwg
пояснююча
