Белорусский государственный университет транспорта
Кафедра "Водоснабжение, химия и экология"
Курсовой проект по дисциплине "Инженерные системы зданий и сооружений"
На тему: Инженерные системы жилого здания
Гомель 2023
В данном курсовом проекте были запроектированы инженерные системы одноподъездного жилого дома.
Проект отопления разработан в соответствии с заданием на проектирование. Заданием на курсовую работу предусматривается проектирование систем отопления и вентиляции жилого пятиэтажного дома с высотой этажа 3 м, находящегося в Гомельской области. Здание ориентировано на Юго-Запад.

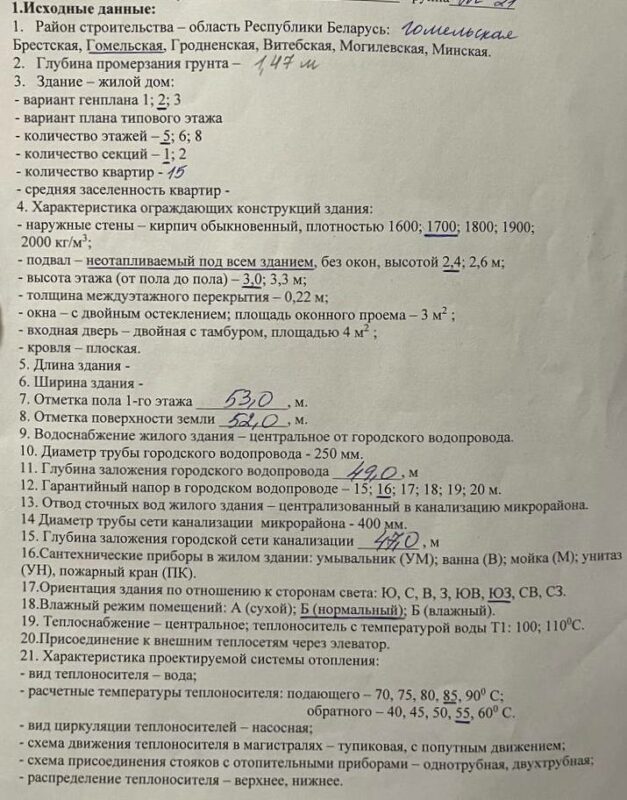

Исходные данные(см. фото):
1. Район строительства - Гомельская область
2. Глубина промерзания грунта - 1,47 м
3. Здание - жилой дом (вариант генплана - 2, количество этажей - 5, количество секций - 1, количество квартир - 20)
4. Наружные стены из кирпича обыкновенного плотностью 1700 кг/м^3; подвал неотапливаемый под всем зданием, без окон, высотой 2,4 м; высота этажа - 3 м; толщина междуэтажного перекрытия 0,22 м; кровля - плоская
3. Отметка пола 1-го этажа 53,0, м
4. Отметка поверхности земли 52,0, м
5. Глубина заложения городского водопровода - 49,0, м
6. Гарантийный напор в городском водопроводе - 16 м
7. Глубина заложения городской сети канализации - 47,0, м
8. Ориентация здания по отношению к сторонам света: ЮЗ
9. Влажный режим помещений - Б(нормальный)
10. Расчетные температуры теплоносителя: подающего - 85 град, обратного - 55 град по Цельсию
11. Система отопления - тупиковая двухтрубная с нижней разводкой
СОДЕРЖАНИЕ
Введение 4
1 Построение внутреннего водопровода 5
1.1 Выбор системы и схемы водопровода 5
1.2 Выбор места ввода водопровода и расположение водомерного узла 6
1.3 Гидравлический расчёт сети внутреннего водопровода 7
2 Проектирование внутренней канализации 11
2.1 Выбор системы и схемы канализации 11
2.2 Проектирование внутренней сети канализации 12
3 Проектирование системы отопления 15
3.1 Расчёт теплопотерь помещений 15
3.2 Выбор системы отопления 26
3.3 Расчёт нагревательных приборов 26
4 Проектирование системы вентиляции 34
4.1 Выбор системы вентиляции 34
4.2 Расчёт потребных вентиляционных объёмов 34
Заключение 38
Список литературы 39
Приложение А Генеральный план 40
Приложение Б Аксонометрическая схема водоснабжения 41
Приложение В Аксонометрическая схема канализации 42
Приложение Г Продольный профиль дворовой канализации 43
Приложение Д Аксонометрическая схема отопления 44
Приложение Е Аксонометрическая схема вентиляции ВЕ3 45
