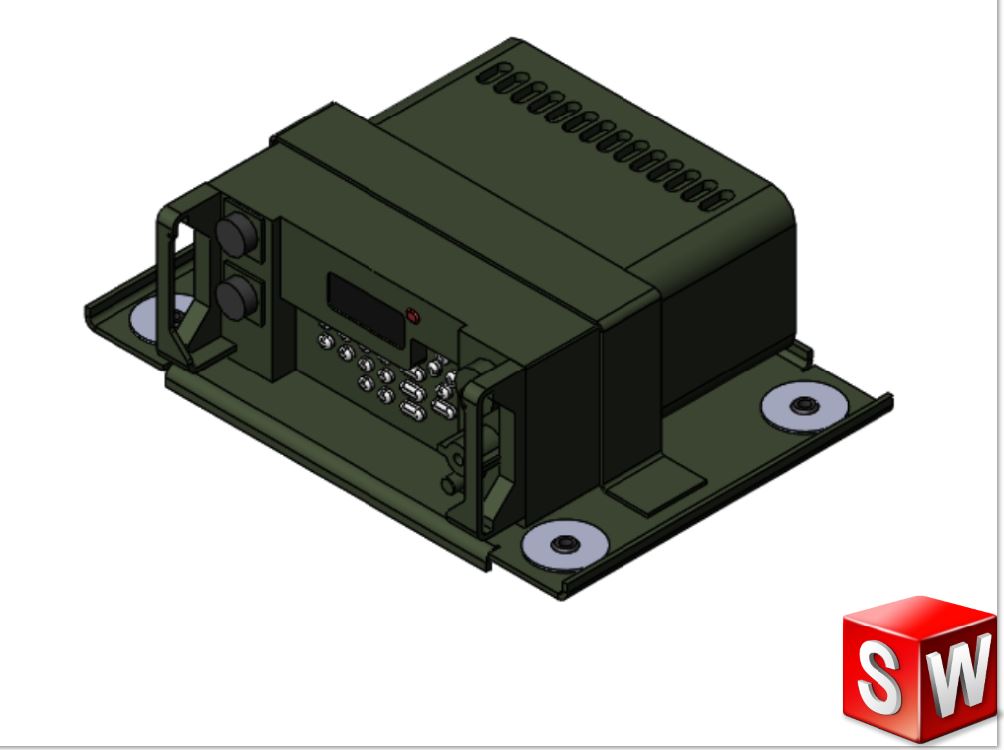

Радиостанция Р-168-5УТЕ-2

Радиостанция Р-168-5УТЕ-2
Транспортируемая УКВ радиостанция полковых радиосетей “Акведук-5УТ-2” комплекса Р-168 (“Акведук”) (экспортное исполнение)
R168-5ute2

Диапазон частот, МГц 30…107,975
Шаг сетки частот, кГц 25
Чувствительность приемника, мкВ, не более 0,8
Уровень восприимчивости по побочным каналам приема, дБ, не менее 80
Уровень восприимчивости по блокированию при отстройке +10% дБ, не менее 120
Относительное отклонение частоты, не более +1,0*10-6
Наработка на отказ, час, не менее 4500
Интервал рабочих температур, ºC – 40…….+55
Выходная мощность передатчика, Вт, не менее:

– Полная 8
– Средняя 2
– Низкая 0,25
Дальность связи, в режиме передачи максимальной мощности, в движении, при работе на антенну ТШДА не менее, км:

– в режиме ТЛФ ЧМ 12
– при передаче цифровой информации во всех режимах работы. 10
Токи потребления при напряжении питания от 10,2 до 15 В, мА, не более:

– Передача мощностью 8 Вт 3600
– Передача мощностью 2 Вт 2500
– Передача мощностью 0,25 Вт 1500
– Прием 750
– Дежурный прием с ЭК 110
Масса, кг,

Приемопередатчик 3,0
Источник питания 0,7
Габаритные размеры, мм,

Приемопередатчик 210x95x175
Источник питания 210x85x231
Гарнитура микрофонно-телефонная 0,75 2020x260x158
Трубка микрофонно-телефонная 0,5 200x50x50
Усилитель низкой частоты 1,0 195x120x50
Антенна 2,84 2560
Рама амортизационная 4,0 330x300x155
Масса рабочего комплекта кг, не более: 20
Радиостанция обеспечивает прием и передачу аналоговой и цифровой информации по симплексным каналам в следующих видах:

– ФЧС, открытая или с цифровым техническим маскированием ФЧС –ТМ речевой информации связь на одной ЗПЧ;
– ФЧДС, открытая связь на двух ЗПЧ;
– ППРЧ, программная перестройка по группе из 8, 16, 32, 64, 128 или 256 ЗПЧ, со скоростью 100 скачков в секунду и возможностью приема вызова от РС по фиксированной частоте;
– АС – автоматический выбор одной или двух ЗПЧ лучших по результатам анализа помеховой обстановки из группы до восьми ЗПЧ и возможностью приема вызова от РС работающей на фиксированной ЗПЧ;
В режиме ФЧС обеспечивается работа в режиме СП – последовательный обход группы до восьми ЗПЧ с автоматической остановкой сканирования при приеме тонального вызова с модулирующей частотой 1 кГц.

В радиостанциях обеспечивается:

– техническая защита информации (ТМ);
– работа с подавителем шумов;
– автоматизированный с устройства Р-168УВРД-О или ручной ввод и энергонезависимое хранение радиоданных;
– экстренное стирание радиоданных (СРД);
– речевой информатор действий оператора;
– самопрослушивание передаваемой информации;
– передача и прием циркулярного, адресного и тонального вызова;
– дежурный прием с запретом выхода на передачу;
– дистанционное управление от ПЭВМ по стыку RS-232;
– автоматизированный контроль работоспособности;
– экономичный прием со скважностью режимов ОТКЛ/ВКЛ 5:1 в режиме ФЧС;
– дистанционное управление по двухпроводной телефонной линии от телефонного аппарата типа ТА-57М.
Радиостанция Р-168-5УТЕ-2, транспортная УКВ диапазона с частотной модуляцией, предназначена для обеспечения открытой и технически защищенной конфиденциальной радиосвязи при установке в объекты на колесном ходу
