Антенна коллинеарная К-868

Антенна «К-868» предназначена для использования в различных системах связи, радиотелефонии и телекоммуникаций. Представляет собой коллинеарную решетку из 3-х симметричных вибраторов, которая формирует ненаправленное излучение в азимутальной плоскости.
Симметрирующее-согласующее устройство (ССУ) обеспечивает симметричное питание плеч вибраторов, вследствие чего максимум излучения в вертикальной плоскости направлен вдоль горизонта. ССУ работает в режиме короткого замыкания по постоянному току, что обеспечивает ослабление сигналов с частотой ниже 1 МГц более чем на 40 дБ.

Основные технические характеристики:

Коэффициент усиления: 7 Дб
Длина: 720 мм

Коллинеарная антенна "К - 868" применяется, как базовая и для ретрансляторов среднего и большого радиуса действия. Установка антенны производится на мачту, или кронштейн вне помещения.

Антенна изготовлена из высококачественных материалов и может эксплуатироваться в любых климатических условиях. Излучающая структура сделана из меди, радом из трёхслойного пластика, армированного стекловолокном, кронштейн их «нержавейки», крепёж оцинкованный.

Состав: 3D сборка SW, STEP Язык документа

Софт: SolidWorks 2014

Файлы:
антенна коллинеарная К3-868 855-880 МГц КУ 7 Дб.SLDPRT

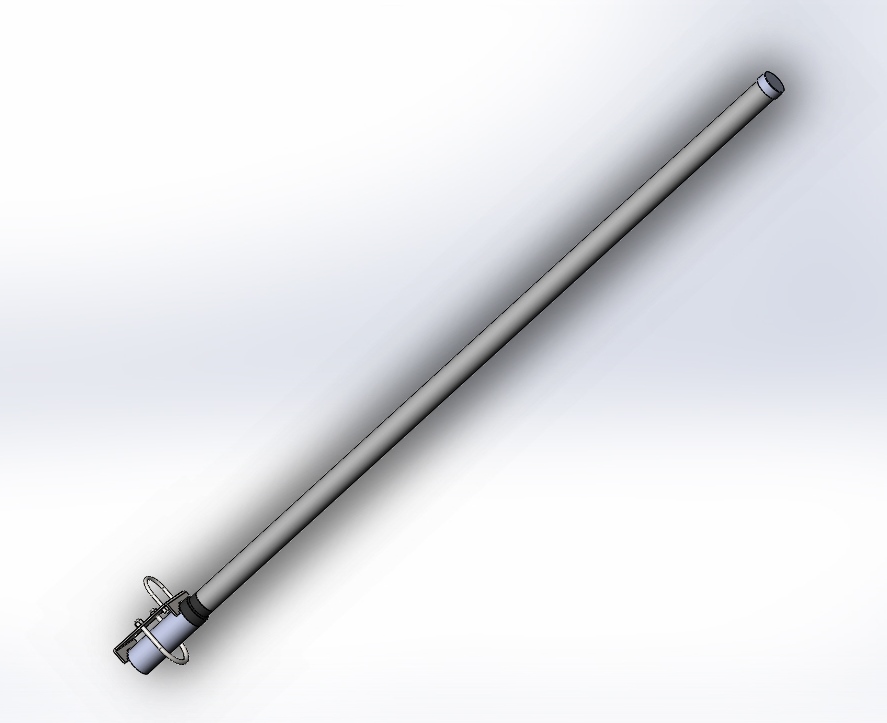

Коллинеарка с кронштейном в сборе.SLDASM
Коллинеарная антенна К-868 с кронштейном в сборе.STEP
кронштейн коллинеарной антенны.SLDPRT
