Барабан кабельный БК-1 (без кабелеукладчика)

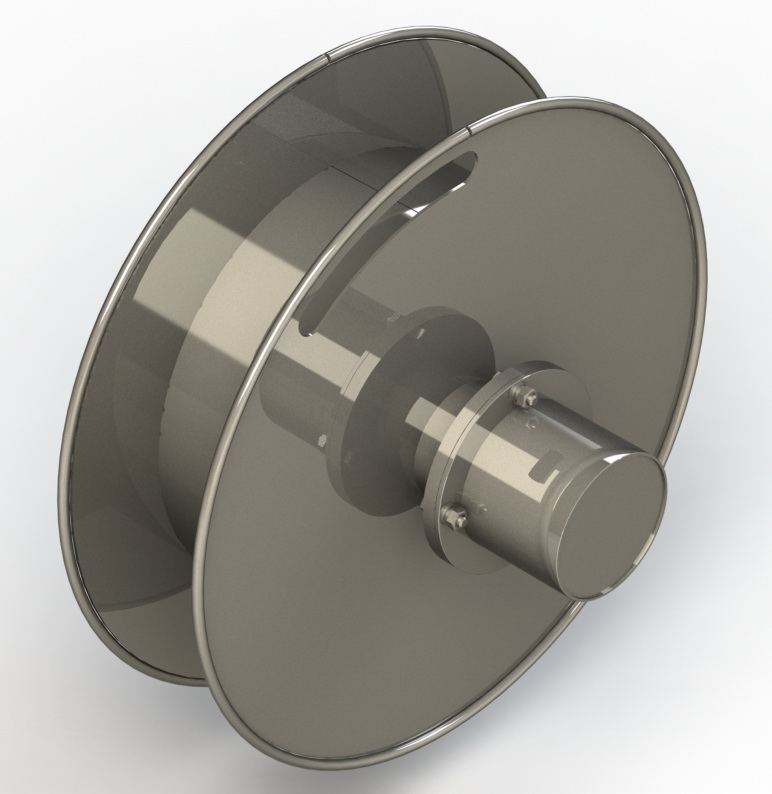

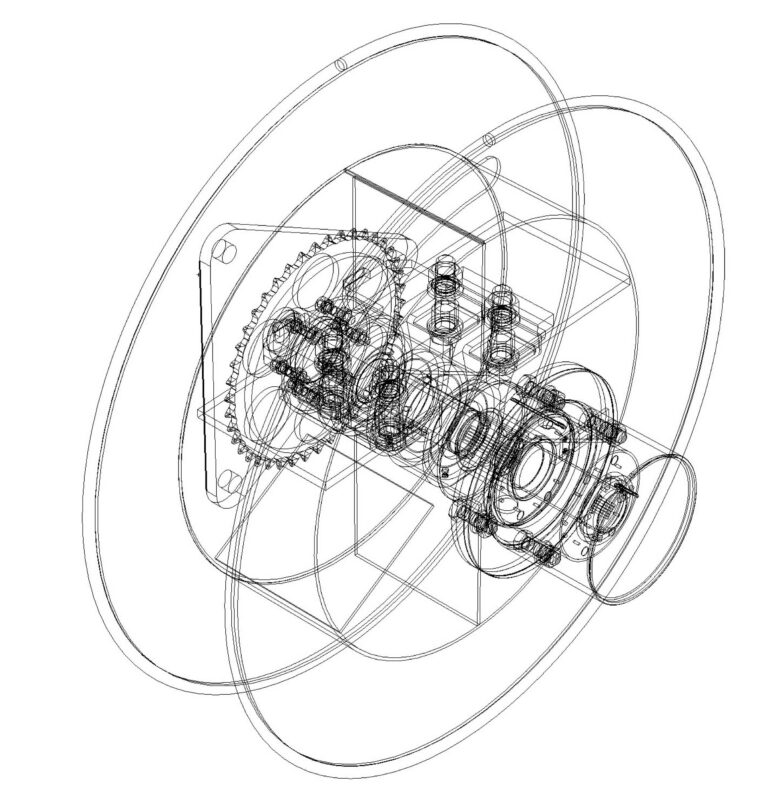

Модель сборки в масштабе 1:1. Габаритные размеры (BxHxL) 610x610x400 мм. Размеры кабель-канала катушки: внутренний диаметр 400 мм, внутренняя ширина 147 мм. Барабан предназначен для свободной намотки кабеля КГтп-ХЛ 4х6 ГОСТ 24344-80 (или другого с мешьшим сечением жил) сети электропитания подвижных (самоходных) устройств и механизмов перемещающихся по заданой траектории (рельсам). Приводится во вращение посредством цепной роликовой передачи от ходовой части механизмов на которые установлен. Оснащен токосъемником SRH3899-12P (максимальный ток 12А, число цепей 12 шт)

3D Модели Барабан кабельный Кабельный намотчик

Автор

Roman Semerikov

Дата

21.05.2026

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 2021 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
