Электроснабжение и организация связи в посту охраняемого ж/д переезда

412

Рабочий проект СС ЭС
1. Электроснабжение.
Демонтаж существующих КПТО-1,25/0,23 и КТПО-4/0,23 и установка 2х новых МТПО-10/10 от линий ВЛ-10кВ ПЭ и АБ. Электроснабжение переезда от 2х МТПО-10/10. Подключение существующего освещения к фидеру уличного освещения МТПО-10/10 линии ПЭ. Выполнено резервное питание от линии ВЛ-10 АБ. Выполнено необходимое заземление.
2. Организация связи в посту охраняемого переезда.
Выполнена организация связи у дежурного по переезду ответвлением от существующего кабеля СЦБ, в котором организована перегонная связь. Для защиты оборудования связи и радиосвязи предусмотрен наружный контур заземления поста охраняемого переезда сопротивлением 10 Ом.

Железнодорожный Переезд связь

Автор

RomanGx48

Дата

29.03.2019

Язык

Русский

Состав

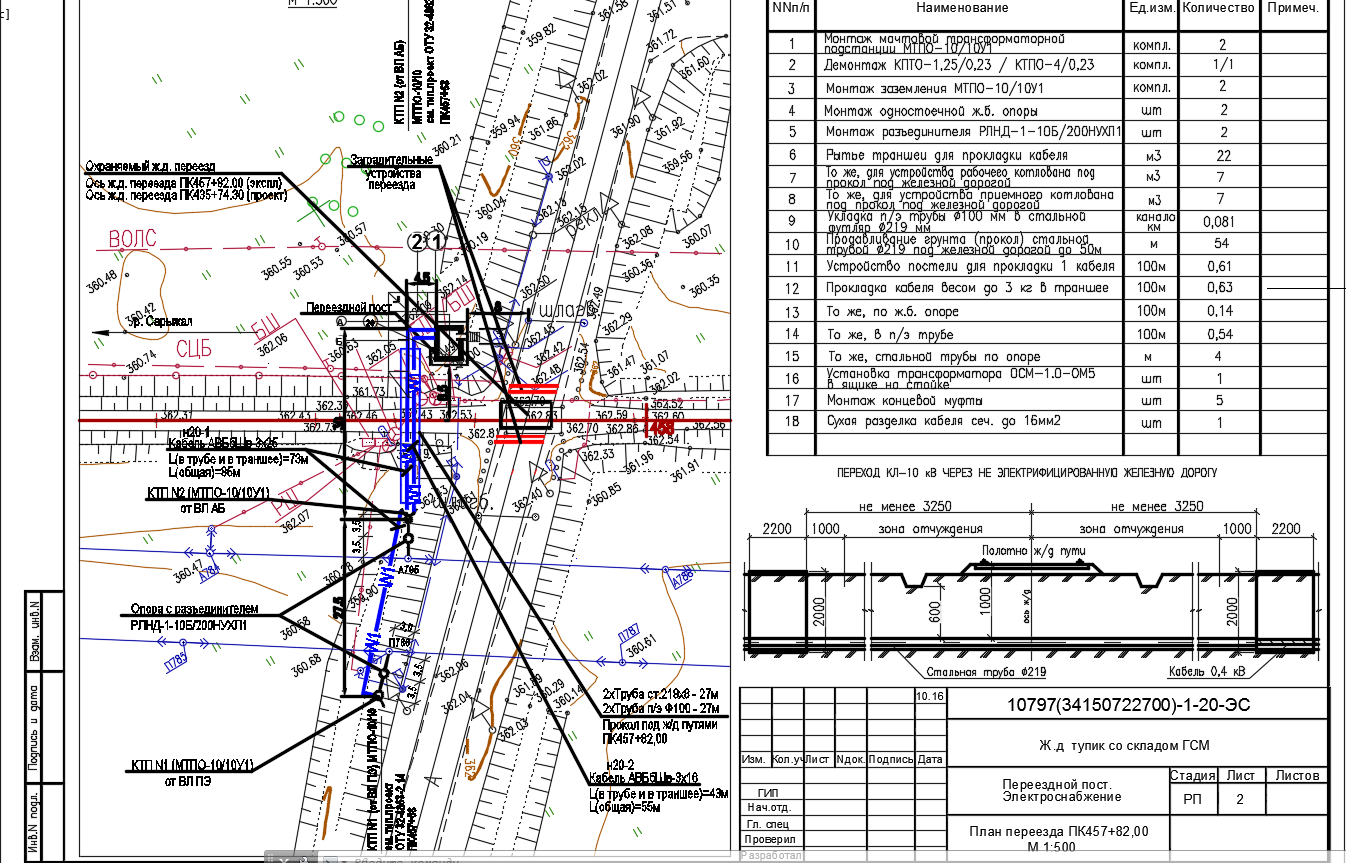

1. План переезда (С ведомостью работ и прокладкой освещения); Спецификация. 2. Трасса кабеля (С прокладкой кабеля связи и ведомостью объемов работ); Расположение наружного контура заземления; План расположения наружных устройств радиосвязи;

Софт

AutoCAD 2007 Как открыть?

Содержимое архива
