Рабочий проект на строительство переезда через конвейер для автосамосвалов

0
0
9
0
0
20

Перенос и изменение направления конвейерной линии со строительством переезда для автосамосвалов через конвейер.

Общие указания.

Данный комплект рабочих чертежей выполнен на основании технического задания.
Размещение тоннеля на генплане см. лист 545-453-01-ГР-2-02
Район строительства, согласно КМК 2.01.07-96 ''Нагрузки и воздействия '' расположен:
в II снеговом районе Sо = 700 Па;
в II ветровом районе Wо=480 Па.
Температура наиболее холодной пятидневки, обеспеченностью 0,92 составляет-21° С.
Сейсмичность площадки строительства 8 баллов.
Рабочая документация разработана из условия, что строительно-монтажные работы должны производиться в полном соответствии с правилами производства работ КМК 3.01.02-00 "Техника безопасности в строительстве''. Выполненные работы, которые в последствии будут недоступны для непосредственного осмотра, необходимо освидетельствовать актами скрытых работ, в соответствии с ШНК 3.01.01-03 "Организация строительного производства".
Технические решения, принятые в рабочих чертежах, разработаны в соответствии с действующими нормами, правилами и стандартами.
Подготовка основания.
В связи с наличием в основании оползневого процесса принимаем грунт II типа просадочности. Проектом предусматривается устройство двухслойного основания, включающего уплотнение грунта тяжелыми трамбовками глубиной 1,5 метра и грунтовой подушки толщиной 1,7 метра. Уплотнение грунта и грунтовой подушки выполнять в осенний или весенний период, когда влажность грунта максимально близка к оптимальной. Среднее значение плотности сухого грунта в уплотненном слое должно быть не менее 1,65-1,7 т/м3, а на нижней границе в уплотненной зоне не менее 1,6т/м . Плотность сухого грунта в грунтовой подушке должна быть не менее 1,6т/м. Устройство грунтовой подушки и обратной засыпки производить местной лессовидной супесью при оптимальной влажности, соответствующей коэффициенту уплотнения 0,95 п.4.5 КМК 3.02.01-98 "Земляные сооружения. Основания и фундаменты."
Уплотнение грунтовой подушки может быть выполнено тяжелыми катками или груженными автосамосвалами при послойной отсыпке грунта слоями толщиной 20-30 см. Основным работам по уплотнению грунтов и устройству грунтовой подушки должно предшествовать опытное уплотнение, в ходе которого должны быть установлены технологические параметры(толщина слоев отсыпки, оптимальная влажность, число проходов уплотняющих машин, ударов трамбовки и др.).Работы по опытному уплотнению выполнить в соответствии с требованиями КМК 3.02.01-98.


Сообщить о проблеме
Дата
08.05.2025
Язык
Русский
Состав

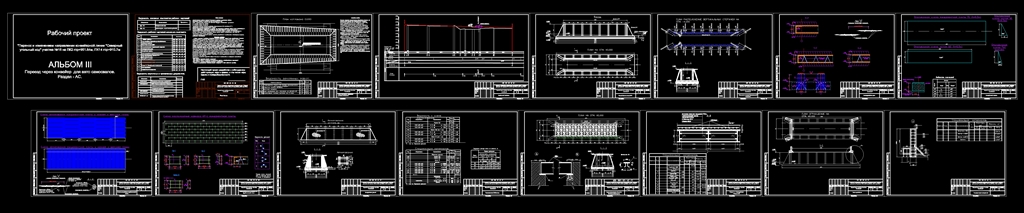

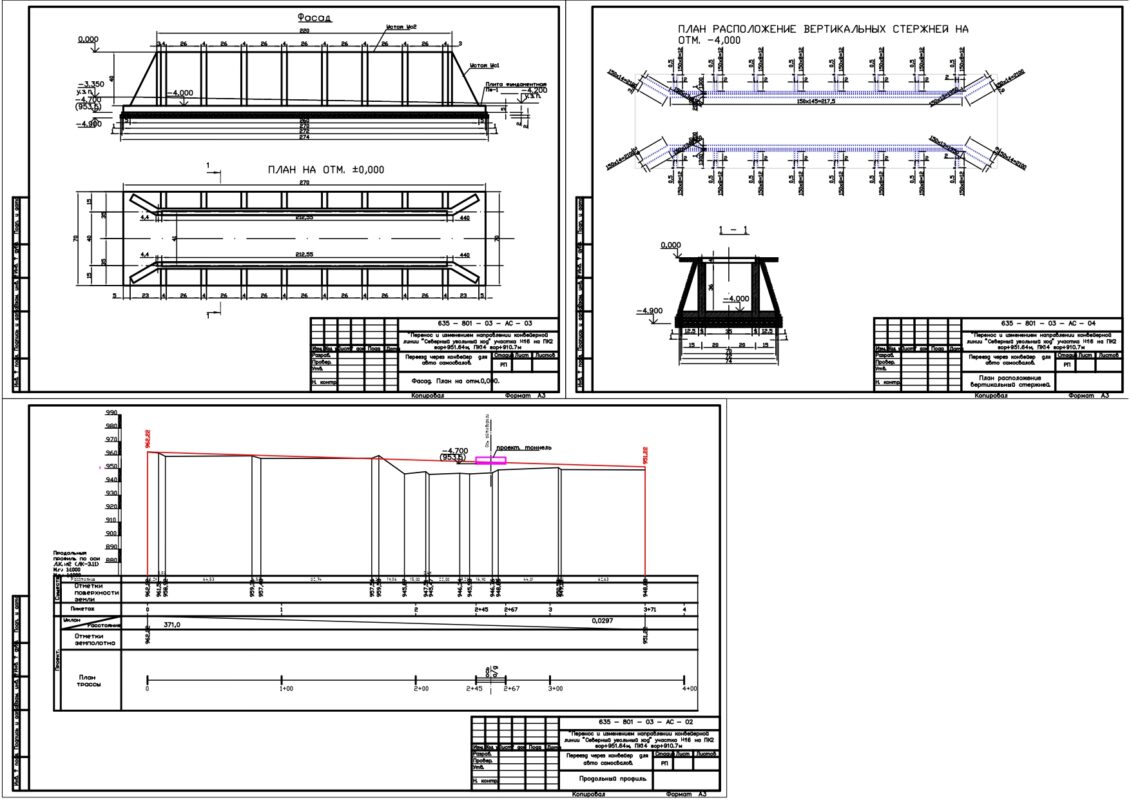

План котлована, Продольный профиль, Фасад, конструктивные узлы, армирование, спецификация, ведомости, разрезы, план ограждения.
Софт
AutoCAD 2021 Как открыть?
Содержимое архива
  • переезд.dwg
