Данный рабочий проект выполнен на основании:
- ТУ на технологическое присоединение энергопринимающих устройств максимальной мощностью до 150кВт к электрическим сетям Источник питания:
КРУН 6кВ ячейка №7 аппаратные зажимы проходных изоляторов
Точка присоединения аппаратные зажимы проходных изоляторов

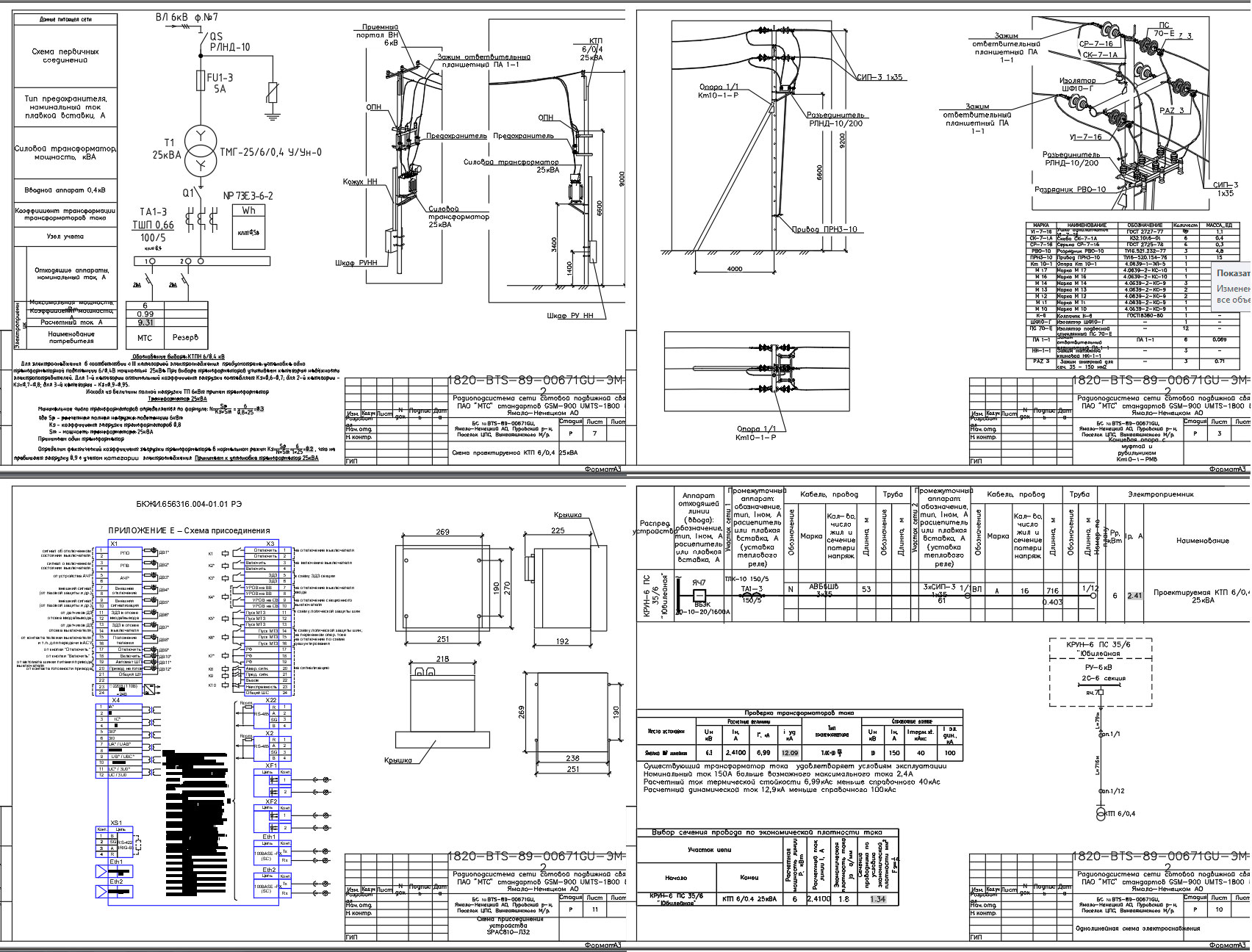

Проектом предусматривается:
- Строительство ВЛ 6кВ от ПС 35/6 "Юбилейная" ячейка №7 до проектируемой КТП 6/0,4
- Строительство КТП-СЭЩ 25кВА
Воздушная линия 6кВ запроектирована на опорах из металлических стоек длинной по ТП Арх. 4.0639 с подвеской провода А-16 по ГОСТ839-80.
Выбор сечения проводов произведен по экономической плотности тока с учетом требования п.2.5.77 ПУЭ (изд.2003г.), по потери напряжения.
Категория надежности электроснабжения - III.
Протяженность проектируемой линии составляет: ВЛ 6кВ L=716м.
Стрелы провеса провода приняты без учета нагрева провода электрическим током.
По трассе ВЛ имеются пересечение с сооружением. Габарит с пересекаемым сооружением выполнен согласно требованиям ПУЭ.
Радиоподсистема сети сотовой подвижной связи стандартов GSM-900 UMTS-1800 в Ямало-Ненецком АО
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Наружное электроснабжение вышки связи
Наружное электроснабжение вышки связи
