Предназначен для прокладки кабелей на эстакадах.
Габаритный размер ДхШхВ, мм: 6700х500х260
Состав сборки:
-Швеллера 14П,10П
-Лист 5х50х100;
-Уголок 140х90х8;
-Листы 20 материал "АЦЭИД-400";
-Прут ф10.
В технологических отверстиях устанавливается аналогичный кабельный лоток.
- Главная -
- Чертежи -
- Инженерные системы -
- Кабельные системы, связь, СКС -
- Кабельный лоток 6700х500х260

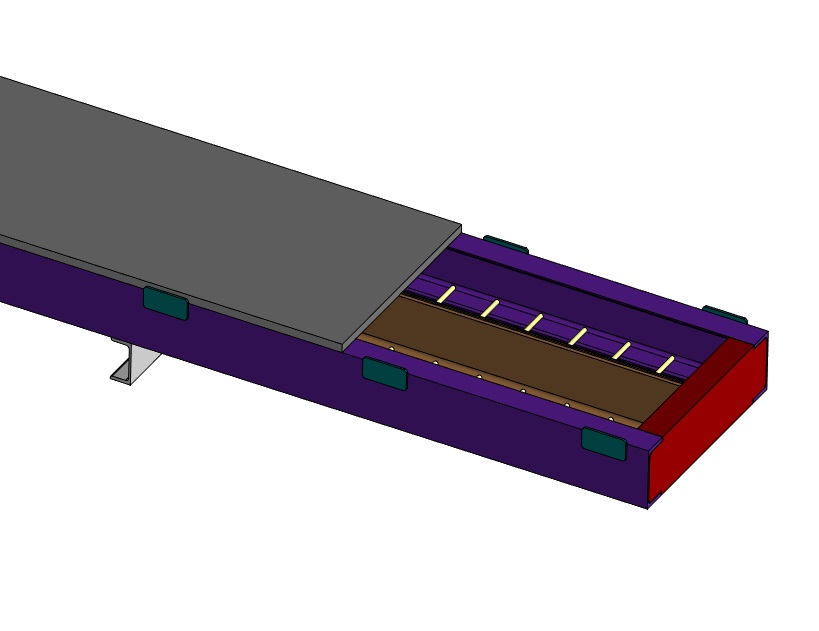

Кабельный лоток 6700х500х260
0
0
19
0
0
30
Сообщить о проблеме
Автор
Ava
Дата
30.01.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
КЛ01.01.00 - Кабельный лоток.a3d
-
КЛ01.01.00 - Кабельный лоток.stp
-
КЛ01.01.01 - Швеллер 14П.m3d
-
КЛ01.01.02 - Швеллер 10П.m3d
-
КЛ01.01.03 - Пластина.m3d
-
КЛ01.01.04 - Уголок 140х90х8.m3d
-
КЛ01.01.05 - Пластина АЦЭИД.m3d
-
КЛ01.01.06 - Арматура.m3d
-
КЛ01.01.07 - Швеллер 14П — Заглушка.m3d
-
КЛ01.01.08 - Пластина малая АЦЭИД .m3d
