Кабельные каналы перфорированные серии "Импакт"

Производитель: "ИЕК"

Перфорированные кабельные каналы серии "Импакт" предназначены для организации кабельной разводки в электрораспределительных шкафах.
Кабель-каналы серии "Импакт" соответствуют требованиям ТУ 2291-001-18461115-2010.

Особенности:
- ускоренный монтаж благодаря перфорации в основании кабель-канала;
- материал кабель-канал не поддерживает горение;
- шаг перфорации на боковых стенках кабель-канала совпадает с шагом контактных зажимов на модульной аппаратуре;
- при необходимости зубцы на боковых стенках кабель-канала легко отламываются;
- стандартная длина поставляемого кабель-канала - 2000 мм.

Состав набора:
- кабель канал перфорированный 25х25 "Импакт" арт. № CKM50-025-025-1-K03;
- кабель канал перфорированный 25х40 "Импакт" арт. № CKM50-025-040-1-K03;
- кабель канал перфорированный 25х60 "Импакт" арт. № CKM50-025-060-1-K03;
- кабель канал перфорированный 40х40 "Импакт" арт. № CKM50-040-040-1-K03;
- кабель канал перфорированный 40х60 "Импакт" арт. № CKM50-040-060-1-K03;
- кабель канал перфорированный 60х40 "Импакт" арт. № CKM50-060-040-1-K03;
- кабель канал перфорированный 60х60 "Импакт" арт. № CKM50-060-060-1-K03;
- кабель канал перфорированный 80х60 "Импакт" арт. № CKM50-060-080-1-K03;
- кабель канал перфорированный 80х80 "Импакт" арт. № CKM50-080-080-1-K03.

Технические характеристики:
- материал: пластичный, самозатухающий ПВХ;
- категория стойкости к горению по ГОСТ Р 28779: ПВ0 (V0);
- диапазон температур при длительной эксплуатации, °С: -15...60;
- сопротивление изоляции при напряжении 500 В постоянного тока, не менее, МОм: 100;
- электрическая прочность изоляции, В: 2000;
- воздействие механических ударов при температуре -15 °С, Дж: 2;
- заполнение внутреннего объема кабель-канала от поперечного сечения, не более, %: 40;
- поперечное сечение кабель-канала, см²: 4,83 (25х25); 8,08 (25х40); 12,36 (25х60); 13,72 (40х40); 20,97 (40х60);
20,87 (60х40); 32,09 (60х60); 43,16 (60х80), 57,95 (80х80);

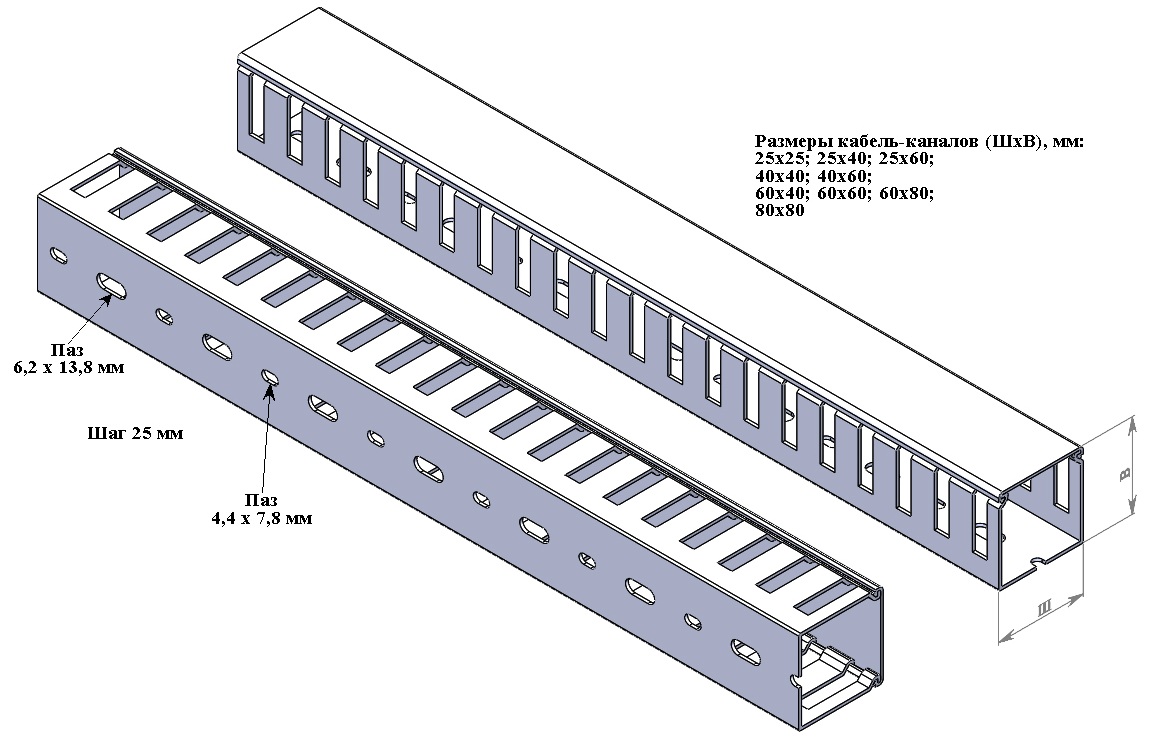

- ширина и высота кабель-канала (ШхВ), мм: 25х25; 25х40; 25х60; 40х40; 40х60; 60х40; 60х60; 60х80; 80х60;
- ширина перфорации на боковой стенке, мм: 4 (для 25х25; 25х40; 25х60) и 7 (для остальных);
- шаг перфорации на боковой стенке, мм: 9 (для 25х25; 25х40; 25х60) и 18 (для остальных);
- размеры перфорации в основании кабель-канала, мм: 4,4х7,8 и 6,2х13,8;
- шаг перфорации в основании кабель-канала, мм: 25;
- цвет: RAL 7023 (серый).

Состав: 3D сборка (набор моделей) Язык документа

Софт: SolidWorks 16SP5

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Кабельные каналы перфорированные серии "Импакт"

Кабельные каналы Импакт\Кабель канал 25х25 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Кабель канал 25х40 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Кабель канал 25х60 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Кабель канал 40х40 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Кабель канал 40х60 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Кабель канал 60х40 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Кабель канал 60х60 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Кабель канал 60х80 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Кабель канал 80х80 (L=2000 мм).SLDASM
Кабельные каналы Импакт\Крышка 25х25.SLDPRT
Кабельные каналы Импакт\Крышка 25х40.SLDPRT
Кабельные каналы Импакт\Крышка 25х60.SLDPRT
Кабельные каналы Импакт\Крышка 40х40.SLDPRT
Кабельные каналы Импакт\Крышка 40х60.SLDPRT
Кабельные каналы Импакт\Крышка 60х40.SLDPRT
Кабельные каналы Импакт\Крышка 60х60.SLDPRT
Кабельные каналы Импакт\Крышка 60х80.SLDPRT
Кабельные каналы Импакт\Крышка 80х80.SLDPRT
Кабельные каналы Импакт\Рейка 25х25.SLDPRT
Кабельные каналы Импакт\Рейка 25х40.SLDPRT
Кабельные каналы Импакт\Рейка 25х60.SLDPRT
Кабельные каналы Импакт\Рейка 40х40.SLDPRT
Кабельные каналы Импакт\Рейка 40х60.SLDPRT
Кабельные каналы Импакт\Рейка 60х40.SLDPRT
Кабельные каналы Импакт\Рейка 60х60.SLDPRT
Кабельные каналы Импакт\Рейка 60х80.SLDPRT
Кабельные каналы Импакт\Рейка 80х80.SLDPRT
Кабельные каналы Импакт
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
