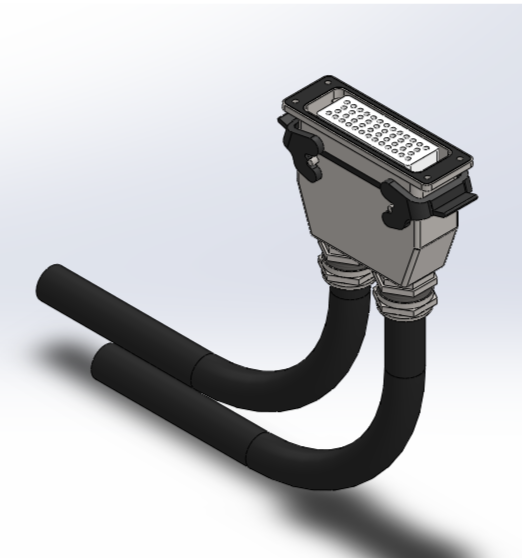

Промышленный разъем (быстроразъемное соединение) на 46 контактов с двумя вводами М32 под выход кабеля в металлорукаве. Сборная 3Dмодель. Размеры сняты с купленного разъема. Контакты не показаны.
- Главная -
- Чертежи -
- Инженерные системы -
- Кабельные системы, связь, СКС -
- Промышленный разъем на 46 контактов с двумя вводами М32 под выход кабеля в металлорукаве
Промышленный разъем на 46 контактов с двумя вводами М32 под выход кабеля в металлорукаве
0
0
12
0
0
50
Сообщить о проблеме
Автор
Галина Коваль
Дата
26.02.2026
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
Ввод М32.SLDPRT
-
Вставка вилочнаяHZW-HEE-046-MC.SLDPRT
-
Вставка розеточная HZW-HEE-046-FC.SLDPRT
-
Кабель 1.SLDASM
-
Кабель 2.SLDASM
-
Кабельный корпус HZW-H24B-TKH-4g-2M32.SLDPRT
-
Корпус блочный HZW-H24B-ST-2PL-R.SLDASM
-
Корпус блочный HZW-H24B-ST-2PL-R.SLDPRT
-
Разъем на 46 контактов, 2 ввода М32.SLDASM
-
Разъем на 46 контактов, 2 ввода М32.STEP
-
Рукав 22-2.SLDPRT
-
Рукав 22.SLDPRT
-
защелка блочного корпуса.SLDPRT
