Автоматическая установка пожарной сигнализации

Установка пожарной сигнализации контрольно пропускного пункта выполнена с применением оборудования интегрированной системы охраны «Орион» (производства НВП «Болид», г.Королев). Для приема сигналов от пожарных извещателей, выдачи информации на свето-звуковой оповещатель и пульт централизованного наблюдения, применен прибор приемно-контрольный охранно -пожарный ППКОП 0104065-4-1 «С2000-4» (А1.110), установленным в служебном помещении.
Формирование сигналов о пожаре в защищаемых помещениях выполняется извещателями пожарными дымовыми ИП 212-3СМ, дополнительно перед выходом из контрольно пропускного пункта установлен ручной пожарный извещатель ИПР-3СУ.

При возникновении пожара установкой осуществляется:
- подача свето-звукового сигнала оповещателем «МАЯК-24-КПМ1 НИ», установленным на фасаде контрольно пропускного пункта;
- отключение вентиляции и технологического оборудования в защищаемом помещении посредством реле устройства коммутационного «УК ВК/04» (110.SC), управляемого прибором ППКОП.
Релейные выходы устройства коммутационного «УК ВК/04» обеспечивают переключение электрических цепей с параметрами AC10А/250В, DC10A/30В.

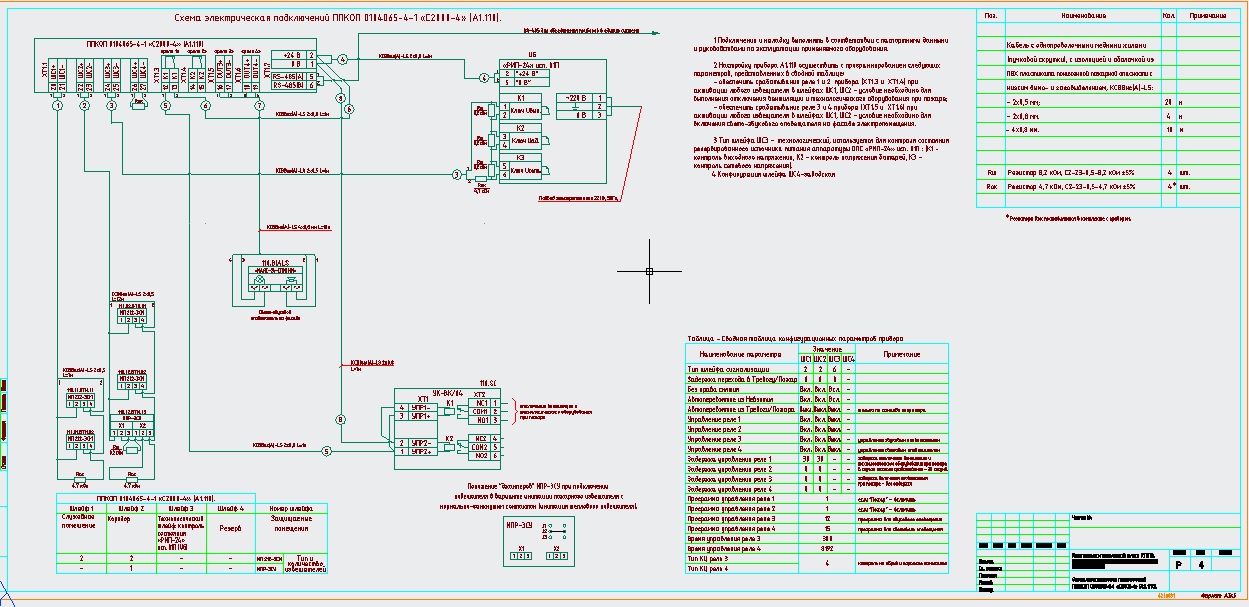

Состав: Структурная схема, схема электрическая подключений, план расположения оборудования и прокладки электрических сетей, Спецификация оборудования, изделий и материалов Язык документа

Софт: AutoCAD 14

Каталог / Инженерные системы / Пожарные и охранные системы / Автоматическая установка пожарной сигнализации

Просмотр файлов
СО.dwg
1.dwg
2.dwg
3.dwg
4.dwg
