Автомотическая пожарная сигнализация офисного помещения

1. ОБЩИЕ ДАННЫЕ.
1.1. Настоящий проект разработан на основании задания на проектирование автоматической системы пожарной сигнализации и оповещения людей о пожаре помещений объекта: Реконструкция квартиры N8 под офис по адресу: Оренбургская обл., г. Новотроицк, ул. Льва Толстого, д. 3, данных предпроектного обследования объекта и действующих нормативных документов.

1.2. Помещения расположены в здании I -ой степени огнестойкости, класс функциональной пожарной опасности помещений Ф 3.1; .
1.3.Для обеспечения пожарной безопасности здания, предусмотрены противопожарные мероприятия, в соответствии действующими нормами и правилами: НГ1Б 88-2001* «Установки пожаротушения и сигнализации. Нормы и правила проектирования», НПБ110-03 «Перечень зданий, сооружений, помещений и оборудования, рекомендуемых к защите автоматическими установками тушения и обнаружения пожара», НПБ 104-03 «Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях».
1.4.Для обнаружения пожара используются дымовые и тепловые пожарные извещатели, подключенные к прибору приемно - контрольному пожарному, а так же ручные пожарные извещатели, установленные вблизи эвакуационных выходов.
1.5.Для оповещения о пожаре и организации эвакуации используется звуковой оповещатель «Свирель», световое табло «Выход».
1.6. В соответствии с действующими нормами и правилами, данная система пожарной безопасности обеспечивают своевременное обнаружение пожара, оповещение людей о пожаре на данном объекте, что проверено расчетами по ГОСТ 12.1.004.
2. АВТОМАТИЧЕСКАЯ УСТАНОВКА ПОЖАРНОЙ СИГНАЛИЗАЦИИ.
2.1 Автоматическая установка пожарной сигнализации предназначена для обнаружения пожара и извещения о пожаре дежурного персонала, включения системы оповещения о пожаре.
2.2.Для обнаружения пожара применяются дымовые извещатели ИП 212 - 141М; также сигнализация может быть включена при помощи ручных пожарных извёщателей ИПР- 513-10, установленных на выходах из помещения. В качестве пожарной станции применяются приборы «Гранит 2».
2.3.При срабатывании одного пожарного извещателя в шлейфе, прибором «Гранит » формируется сигнал «Внимание», двух -сигнал «Пожар».
2.4.Дымовые извещатели устанавливаются на потолке на расстоянии не более 9 м. друг от друга и 4,5 м. от стен, при высоте установки извещателей -до 3,5 м.
2.5. Тепловые извещатели устанавливаются на потолке на расстоянии не более 5,0 м. друг от друга и 2,5 м. от стены при высоте установки .извещателей - до 3,5 м.
2.6. Ручной пожарный извещатель устанавливается по плану на расстоянии 1,5 м от пола.
2.7. Подключение извещателей производится кабелем РКЬз по основному потолку с опусками к извещателям.
2.8. Шлейфы пожарной сигнализации за потолочным пространством закрепить за строительные конструкции, выполнить прокладку в кабель -каналах или гофре.

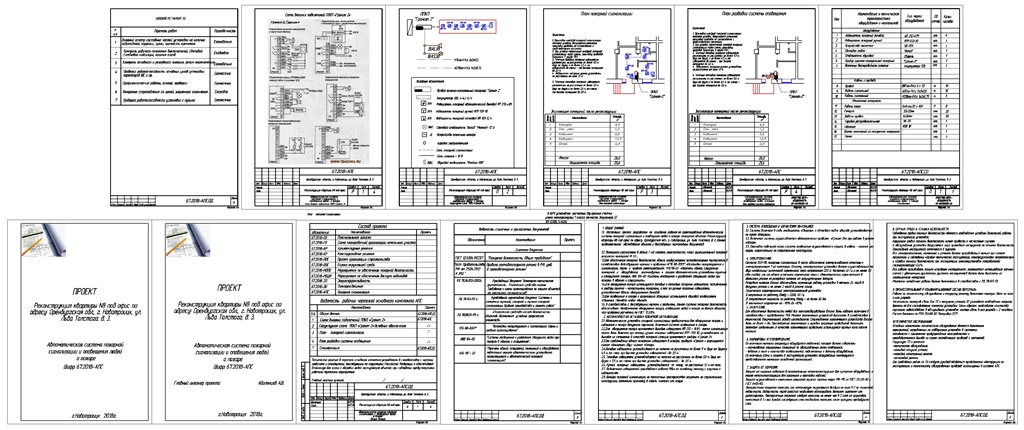

Состав: Сборочный чертеж Язык документа

Софт: AutoCAD 14

Файлы:

Каталог / Инженерные системы / Пожарные и охранные системы / Автомотическая пожарная сигнализация офисного помещения

Автомотическая пожарная сигнализация офисного помещения.bak
Автомотическая пожарная сигнализация офисного помещения.dwg
