Пожарная сигнализация 2-х этажного офисного здания

Административное здание представляет собой двухэтажное здание с подвалом. Здание оборудуется следующими инженерными системами, с которыми осуществляется взаимодействие системы АПС при пожаре:
- автоматическим оповещением о пожаре;
- приточно-вытяжной общеобменной вентиляцией с блокировкой на отключение при пожаре;
- противоподымной защитой.
В качестве приемно-контрольного прибора пожарной сигнализации предусматривается прибор ППК "Сфера 2001".
Для обнаружения очага пожара в помещениях проектом предусмотрена установка следующего оборудования:
- извещатели дымовые ИП 212-58;
- извещатели ручные ИПР - 3СУ (кнопочный).
- адресные линейные расширители на базе контроллера КУ-4005 на 8 двухпороговых шлейфов.
На путях эвакуации устанавливаются ручные извещатели ИПР-3СУ. Для дистационного котроля и состояния пожарных извещателей, установленных за подвесными потолкам запроетированы устройства ВУОС (устанавливаются на подвесном потолке). Также данный объект оборудуется системой оповещения о пожаре, способ оповещения-звуковой. Звуковые оповещатели ("АС-24") устанавливаются на путях эвакуации людей.

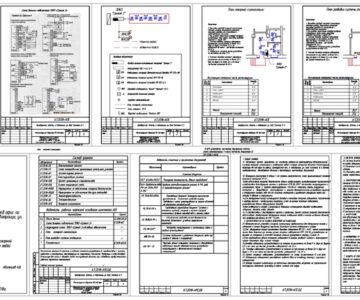

Состав: Общие данные, схема системы пожарной сигнализации и оповещения о пожаре, поэтажные планы, схемы подключений. Язык документа

Софт: AutoCAD 2010

Каталог / Инженерные системы / Пожарные и охранные системы / Пожарная сигнализация 2-х этажного офисного здания

Просмотр файлов

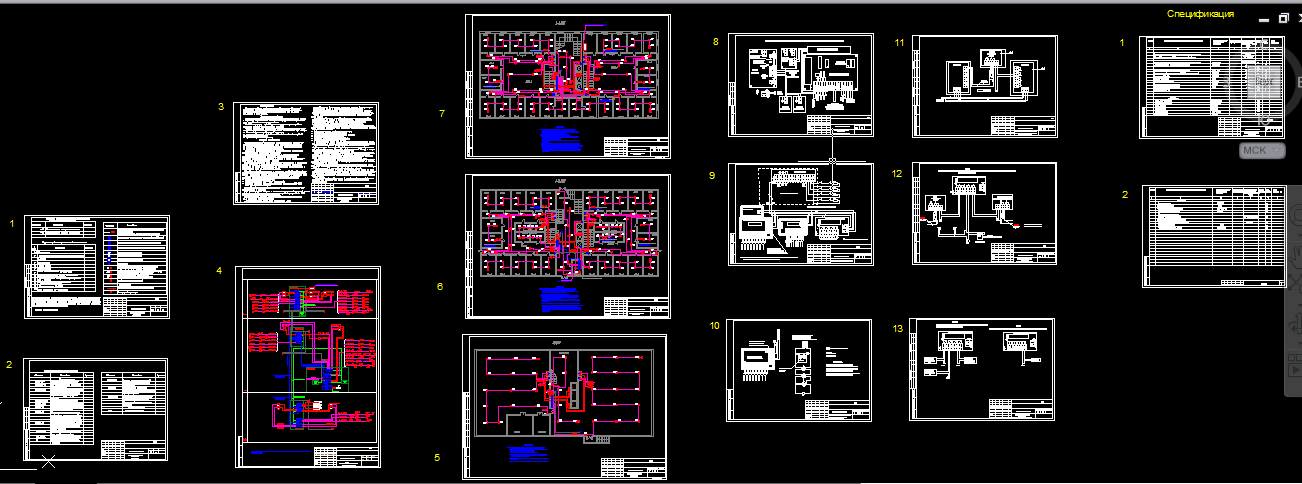

Пожарная сигнализация 2-х этажного офисного здания.dwg
