Проектом предусматривается холодоснабжение приточных камер и фанкойлов общественного здания. Используется теплоноситель - смесь этиленгликоля (40%) с водой с температурным режимом 5-10С.
Источник холодоснабжения - электрические чиллеры, установленные на кровле здания. Система холодоснабжения двухтрубная, тупиковая. Система холодоснабжения предусматривает возможность регулирования отпуска холода.Циркуляция теплоносителя в системе холодоснабжения осуществляется посредством сетевого насоса.
Регулирование холодопроизводительности производится автоматически с помощью регулирующих блоков клапанов, входящих в комплект поставки приточных камер и фанкойлов.
С целью отключения отдельных приточных камер для их демонтажа или технического обслуживания без опорожнения всей системы применяются запорные краны. Для гидравлической балансировки веток системы холодоснабжения применяются ручные балансировочные клапаны, установленные в парах с запорными кранами. Расход через балансировочный клапан можно проверить с помощью дифманометров.
Удаление воздуха из системы холодоснабжения осуществляется в верхних точках системы, а также через воздушные краны входящие в конструкцию калориферов.
Для опорожнения системы холодоснабжения установлены спускные краны с шланговым подсоединением.
Трубопроводы системы холодоснабжения выполнить из водогазопроводных труб ГОСТ 3262-75*и труб стальных электросварных прямошовных ГОСТ 10704-91. Допустимо заменить водогазопроводные трубы на трубы неметаллические с сохранением внутреннего диаметра труб на всех участках системы и гарантией срока службы труб не менее 25 лет.
Все трубы теплоизолировать для поддержания температуры на поверхности изоляции на уровне не ниже температуры точки росы.
Монтаж систем холодоснабжения выполнять в соответствии с требованиями СНИП 3.05.0
- Главная -
- Чертежи -
- Инженерные системы -
- Проект холодоснабжения приточных вент камер и фанкойлов в общественном здании

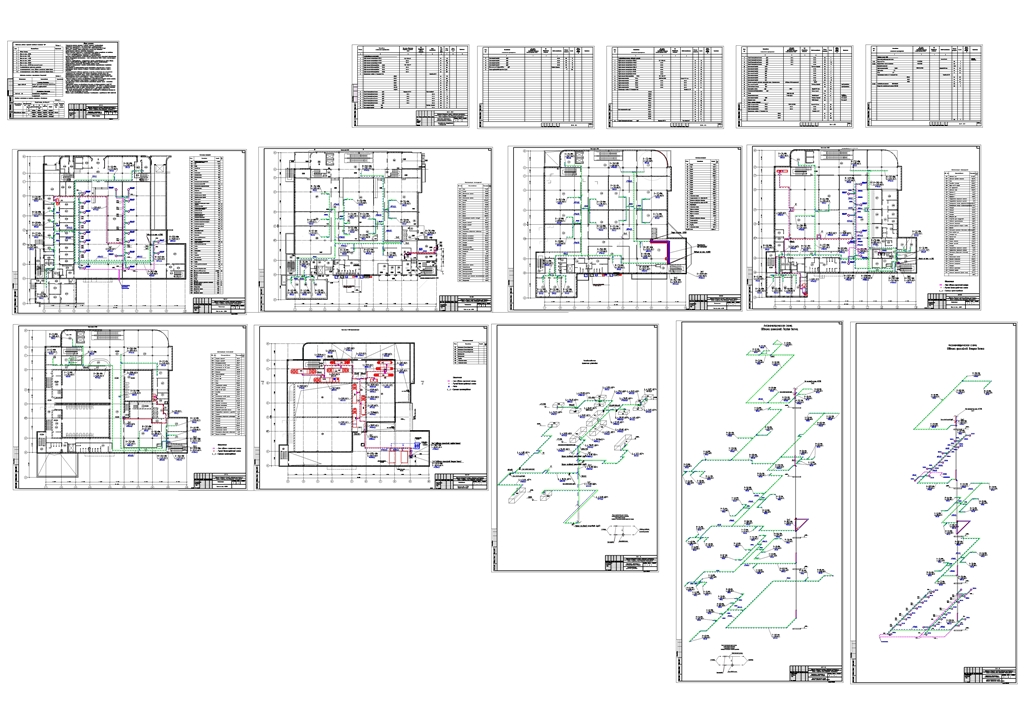

Проект холодоснабжения приточных вент камер и фанкойлов в общественном здании
