Реконструкция подстанции 35/10 кВ с разработкой системы АВР

СНАУ
кафедра энергетики в АПК
дипломный проект
тема: " реконструция подстанции 35/10 кВ с разработкой схемы АВР"
Сумы 2014

Наведено розрахунок та вибір джерел живлення та схеми первинної комутації, розрахунок електричних навантажень відхідних ліній 10 кВ, струмів короткого замикання, вибір та перевірка комутаційної та захисної апаратури, трансформаторів напруги, вирішені питання релейного захисту силових трансформаторів та відхідних ліній, розрахунок пристроїв заземлення, приділено увагу питанню захисту повіряних ліній 10 кВ від однофазних замикань на землю, охороні праці.
Також в проекті виконані техніко-економічні розрахунки та обгрунтування найбільш вигідного варіанту виконання підстанції.

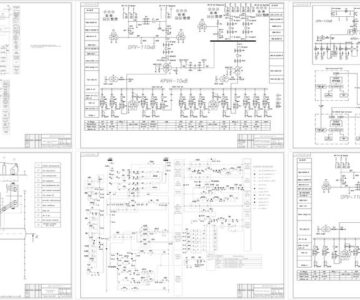

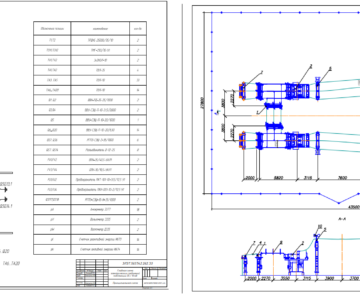

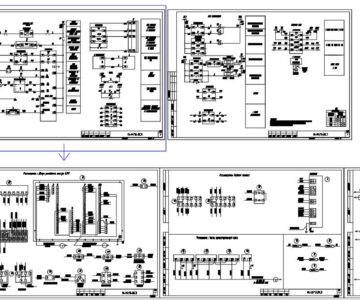

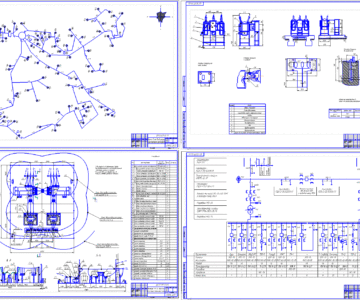

Состав: ПЗ, Район електропостачання РТП 35/10 кВ. Схема електрична розташування Підстанція 35∕10 кВ. Кола первинної комутації. Схема електрична принципова. Підстанція трансформатор- на 35/10 кВ. Креслення загального виду. Підстанція 35/10 кВ. АВР секційного вимикача. Схема електрична принципова. економіка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Реконструкция подстанции 35/10 кВ с разработкой системы АВР

Креслення 5..cdw
Креслення 6.cdw
Готовий диплом.docx
Зміст.docx
Креслення 1.cdw
Креслення 2.cdw
Креслення 3.cdw
Креслення 4.cdw

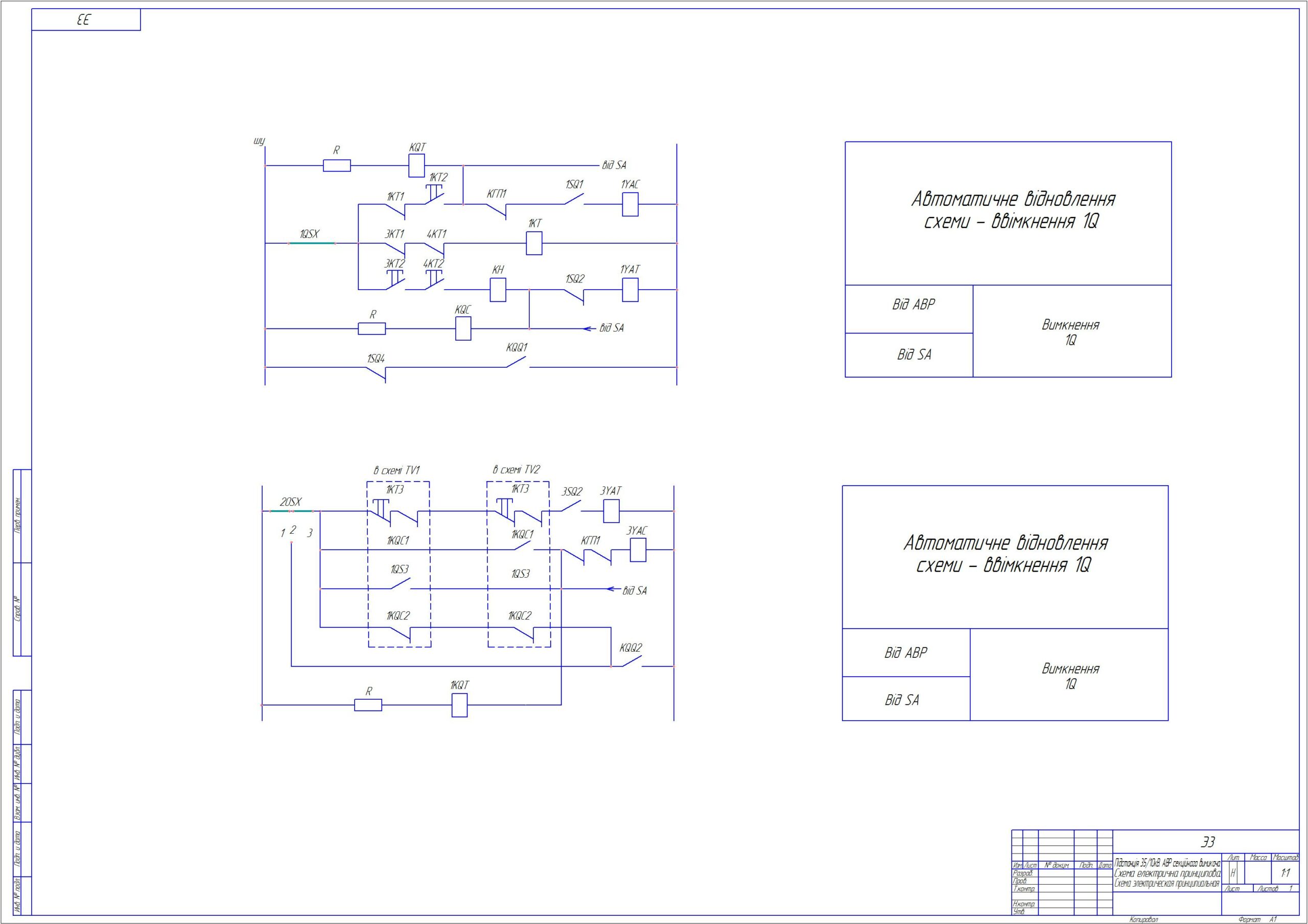

Креслення 4.jpg
