Реконструкция ячейки 6 кВ №104 на ПС 110/35/10/6 кВ "ЗСК"
На I СШ-6 кВ ячейка №104 ПС 110/35/10/6 кВ ЗСК:
монтаж вакуумного выключателя 10 кВ аналогично «BB/TEL» с выкатной частью те-лежки;
монтаж подвижных и неподвижных контактов линейного и шинного отсеков ячейки;
монтаж блока микропроцессорной защиты аналогично «Сириус 21Л» и цепей управле-ния, автоматики;
монтаж трансформаторов тока номиналом 300/5 – 3 шт. (кл. точности измерительной обмотки 0,5 S);
монтаж трансформатора тока нулевой последовательности (организация направленной защиты «на землю»);
монтаж ОПН-6 кВ – 3 шт.;
монтаж опорных изоляторов – 3 шт.;
монтаж счетчика аналогично СЭТ-4ТМ.03М.01(класс точности не ниже 0,5S/1,0);
монтаж цепей учета. Обеспечение свободного доступа к лицевой панели и клеммной ко-лодке счетчика для его технического обслуживания;
монтаж цифрового многофункционального преобразователя класса точности 0,2 (напря-жение, ток, активная, реактивная и полная мощности, активная энергия, телесигнализация);

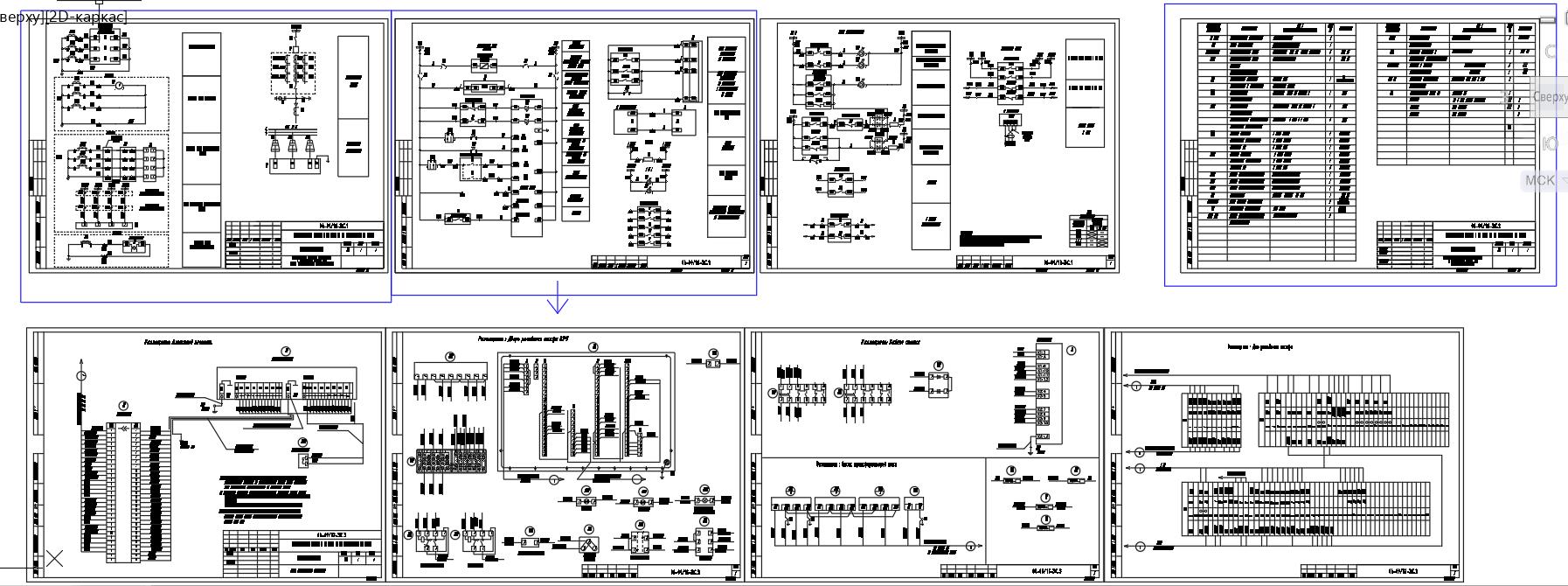

Состав: Проектная документация
Софт: AutoCAD 2019
