Двухтрубная система теплоснабжения и тепловые сети города от районной котельной

Белорусский Национальный технический университет. Кафедра "Теплогазоснабжение, вентиляция, охрана воздушного бассейна, Дипломный проект по теме "ДВУХТРУБНАЯ СИСТЕМА ТЕПЛОСНАБЖЕНИЯ И ТЕПЛОВЫЕ СЕТИ ГОРОДА ОТ РАЙОННОЙ КОТЕЛЬНОЙ"

В дипломном проекте рассматривается теплоснабжение района города Витебска.
В районе 44 квартала. Теплоснабжение осуществляется от районной котельной (РК).
Потребителей, получающих тепло от централизованной системы теплоснабжения, называют абонентами этой системы, а расходуемое абонентами тепло - тепловой нагрузкой источника тепла.
В зависимости от соотношения и режимов отдельных видов теплопотребления раз-личают три характерные группы абонентов: жилые здания, общественные здания, промыш-ленные здания и сооружения. Для жилых зданий характерны сезонные расходы тепла на отопление и вентиляцию, и круглогодовой расход на горячее водоснабжение. В жилых зда-ниях не устанавливают специальной приточной вентиляции – свежий воздух поступает в помещение через форточки окон и неплотности в наружных ограждениях. Подогрев венти-ляционного воздуха в этом случае возлагается на систему отопления. Для большинства об-щественных зданий основное значение имеют сезонные расходы тепла на отопление, венти-ляцию и кондиционирование воздуха. У промышленных абонентов, обычно имеются все виды теплопотребления, количественное соотношение между которыми определяется видом основного производства.
В рассматриваемом проекте преобладает первая группа абонентов. Кварталы за-строены жилыми домами с застройкой от трех до двенадцати этажей.
Прокладка трубопроводов осуществляется в непроходных каналах, оставшихся по-сле старой системы теплоснабжения, от РК до кварталов, а в кварталах – бесканальная. Си-стема теплоснабжения – закрытая двухтрубная.
Из СНБ 2.04.02-2000 [1] для Витебска расчетная температура наружного воздуха для проектирования отопления (средняя наи¬более холодной пятидневки) tо= -25 °С; средняя температура наружного воздуха за отопительный период tо,ср= -2,1°С; продолжительность отопительного периода nо=207 суток или 4968 часов; среднегодовая температура грунта на глубине вероятной прокладки теплопроводов tг=2°С; продолжительность стояния темпе-ратур наружного воздуха с интервалом 5°С в течение отопительно¬го периода представлена в таблице 1.1; повторяемость ветров – в таблице 1.2.

СОДЕРЖАНИЕ
Введение 8
1 Характеристика потребителей теплоты и климатологические данные района города 9
2 Определение расчетных тепловых нагрузок района города и построение часового и годового графиков расхода теплоты. Выбор метода центрального регулирования отпуска теплоты 10
2.1 Определение расчетных тепловых нагрузок района города 10
2.3 Выбор метода центрального регулирования отпуска теплоты 15
3 Расчет и построение графиков регулирования (температур воды, расходов сетевой воды по отдельным видам нагрузок, суммарного расхода воды в теплосети и средневзвешенной температуры в обратной магистрали) 18
3.1 Графики регулирования отопительной нагрузки 18
3.2 Графики регулирования вентиляционной нагрузки 23
3.3 График суммарного расхода сетевой воды 26
3.4 График средневзвешенной температуры воды в обратной магистрали 26
4 Выбор трассы и конструкции теплосети. Определение расчетных расходов теплоносителя, разработка монтажной схемы. Расчет компенсации температурных удлинений, расчет усилий на неподвижную опору 30
4.1 Определение расчетных расходов теплоносителя 30
4.2 Выбор трассы и конструкции тепловой сети. Разработка монтажной схемы теплопроводов 31
4.3 Расчет компенсации температурных удлинений 32
4.4 Расчет усилий на неподвижную опору 34
5 Гидравлический расчет водяных сетей, расчет на аварийный режим. Построение пьезометрического графика тепловой сети, обоснование выбора схем присоединения потребителей к тепловой сети 36
5.1 Гидравлический расчет водяных сетей 36
5.2 Построение пьезометрического графика тепловой сети 37
6 Принципиальная схема теплоподготовительной установки. Подбор основного оборудования – котлов, сетевых и подпиточных насосов 39
6.1 Принципиальная схема теплоподготовительной установки 39
6.2 Подбор сетевых и подпиточных насосов 39
6.2.1 Подбор сетевых насосов 39
6.2.2 Подбор подпиточных насосов 41
6.3 Подбор котлов 43
7 Построение продольного профиля основной магистрали сети 45
8 Определение толщины слоя изоляции трубопроводов тепловой сети. Тепловой расчет теплоизоляционной конструкции. Определение падения температуры по длине трубопровода 46
8.1 Определение толщины слоя изоляции трубопроводов тепловой сети 46
8.2 Тепловой расчет теплоизоляционной конструкции 48
8.3 Определение падения температуры теплоносителя по длине трубопровода 51
9 Выбор трассы и конструкции тепловой сети расчетного квартала. Гидравлический расчет внутриквартальных тепловых сетей. Подбор оборудования теплового пункта 52
9.1 Выбор трассы и конструкции тепловой сети расчетного квартала 52
9.2 Гидравлический расчет внутриквартальных тепловых сетей 52
9.3 Подбор оборудования ИТП 56
10 Автоматизация систем теплоснабжения 58
10.1 Введение 58
10.2 Структурная схема 59
10.3 Описание теплового пункта 59
10.4 Требования ТКП к автоматизации 59
10.5 Функциональная схема 60
11 Организация и планирование строительно-монтажных работ 61
11.1 Введение 61
11.2 Метод производства монтажных работ 62
11.3 Спецификация основных и вспомогательных материалов 63
11.4 Технология монтажа систем теплоснабжения 63
11.6 Ведомость объемов строительно-монтажных работ 69
11.7 Производственная калькуляция 70
11.8 Подсчет трудоемкостей укрупненных монтажных процессов 70
11.9 Календарный план-график производства работ 71
11.10 График движения рабочей силы 72
11.11 Сетевой график 73
11.12 Технологическая карта 76
11.12.1 Область применения 76
11.12.2 Технико-экономические показатели 76
11.12.3 Организация и технология монтажного процесса 76
11.12.4 Материально-технические ресурсы 77
11.12.5 Мероприятия по охране труда и техника безопасности 77
11.13 Технико-экономические показатели ППР 78
12 Охрана труда 79
12.1 Техника безопасности 79
12.1.1 Разработка траншей и каналов 79
12.1.2 Прокладка трубопроводов 79
12.1.3 Монтажные работы 80
12.1.4 Электросварочные и газопламенные работы 81
12.1.5 Мероприятия по охране труда при производстве изоляционных работ 82
12.1.6 Эксплуатация строительных машин 83
12.2 Производственная санитария 84
12.2.1 Обеспечение электробезопасности 84
12.2.2 Обеспечение защиты работников от воздействия вредных производственных факторов 85
12.2.3 Санитарно-бытовое обеспечение 86
12.3 Пожарная безопасность при производстве строительно-монтажных работ 87
13 Экономика 90
13.1 Расчет сметной стоимости строительно-монтажных работ 90
13.2 Расчет годовых эксплуатационных затрат для системы тепловых сетей 100
13.3 Расчет технико-экономических показателей проекта 101

Состав: 1. Характеристика потребителей теплоты; 2. ПОСТРОЕНИЕ ЧАСОВОГО И ГОДОВОГО ГРАФИКОВ РАСХОДА ТЕПЛОТЫ. ВЫБОР МЕТОДА ЦЕНТРАЛЬНОГО РЕГУЛИРОВАНИЯ ОТПУСКА ТЕПЛОТЫ; 3. РАСЧЕТ И ПОСТРОЕНИЕ ГРАФИКОВ РЕГУЛИРОВАНИЯ (ТЕМПЕРАТУР ВОДЫ, РАСХОДОВ СЕТЕВОЙ ВОДЫ ПО ОТДЕЛЬНЫМ ВИДАМ НАГРУЗОК, СУММАР-НОГО РАСХОДА ВОДЫ В ТЕПЛОСЕТИ И СРЕДНЕВЗВЕШЕННОЙ ТЕМПЕРА-ТУРЫ В ОБРАТНОЙ МАГИСТРАЛИ); 4. 4 ВЫБОР ТРАССЫ И КОНСТРУКЦИИ ТЕПЛОСЕТИ. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ ТЕПЛОНОСИТЕЛЯ, РАЗРАБОТКА МОНТАЖНОЙ СХЕМЫ. РАСЧЕТ КОМПЕНСАЦИИ ТЕМПЕРАТУРНЫХ УДЛИНЕНИЙ, РАСЧЕТ УСИЛИЙ НА НЕПОДВИЖНУЮ ОПОРУ Язык документа

Софт: AutoCAD 2018

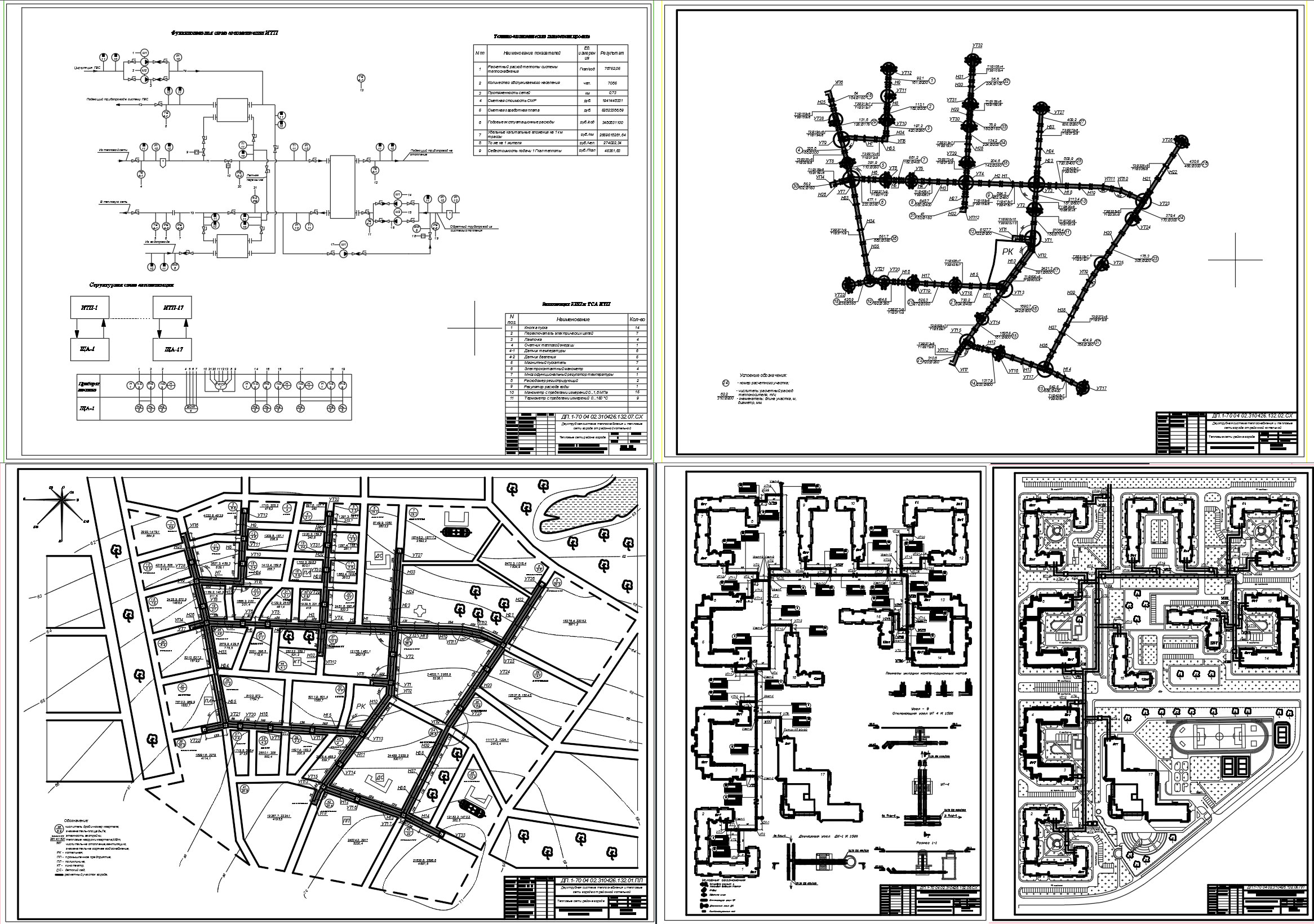

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Двухтрубная система теплоснабжения и тепловые сети города от районной котельной

Экономика готовая Жук.docx
автоматизация жук готовая.dwg

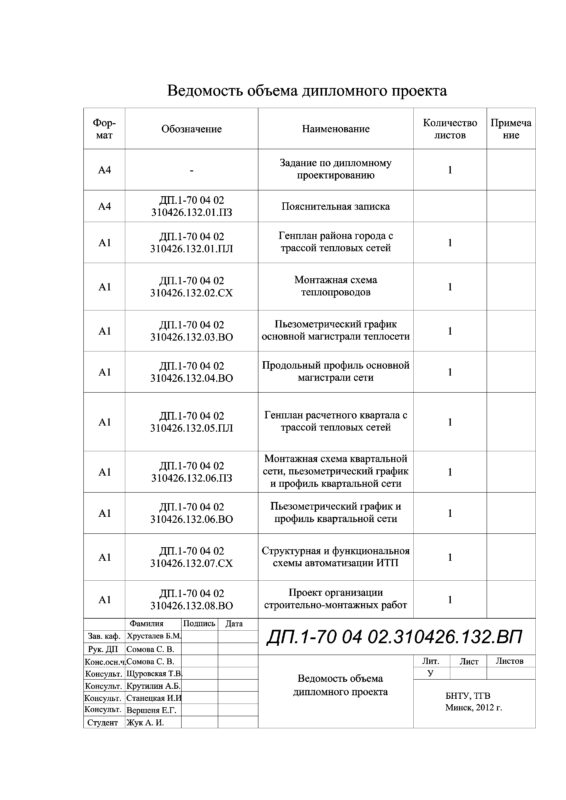

ведомость МОЯ.dwg

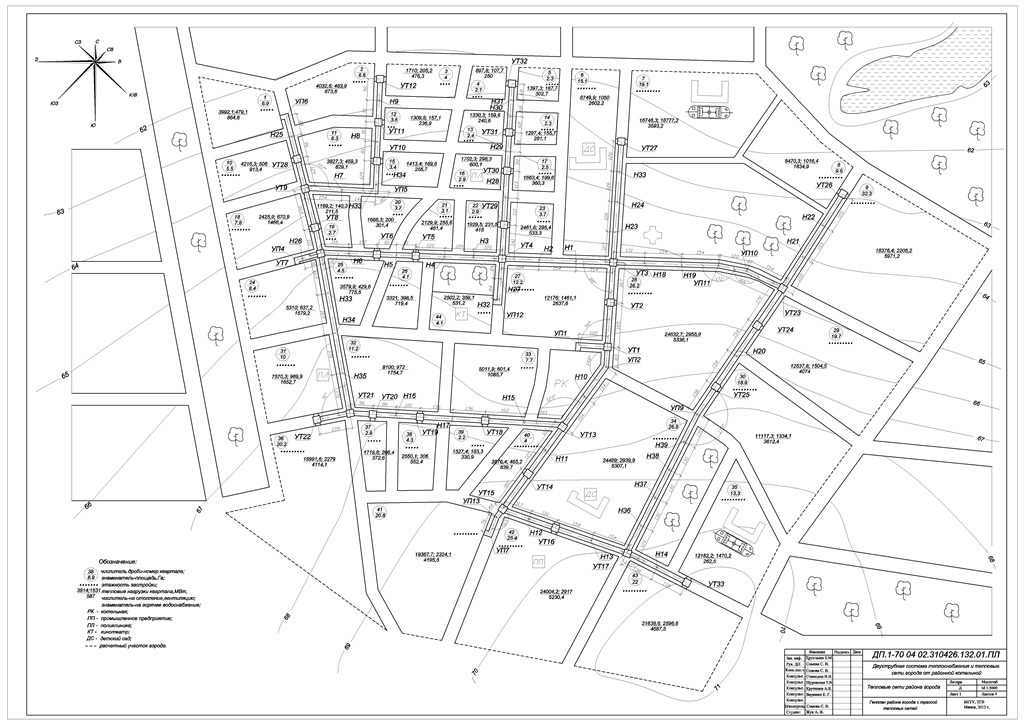

Ген.план готовый.dwg
Записка диплома Жук окончательная.docx

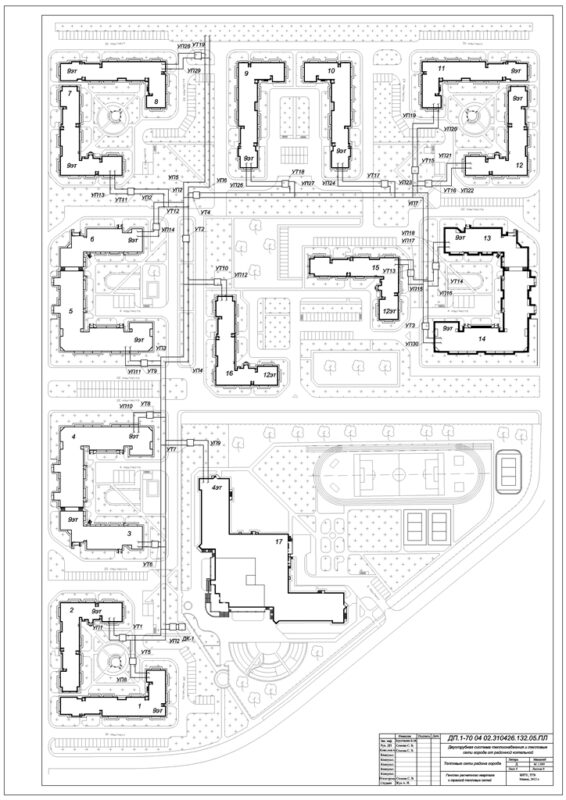

Квартал города изменения готовый.dwg

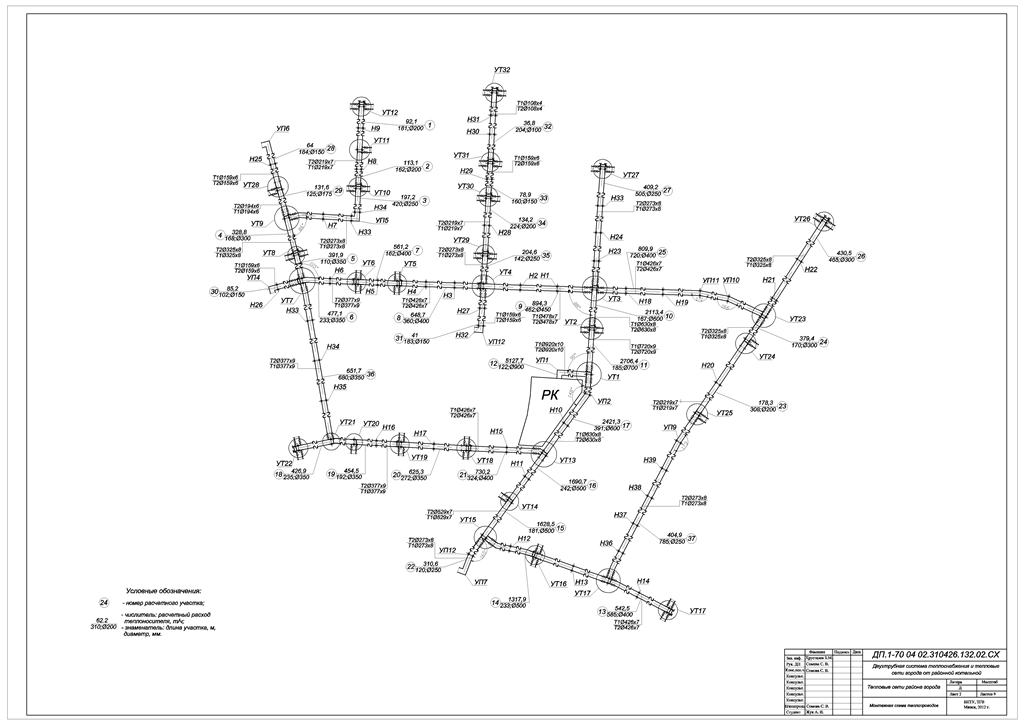

Монтажная схема готовая.dwg

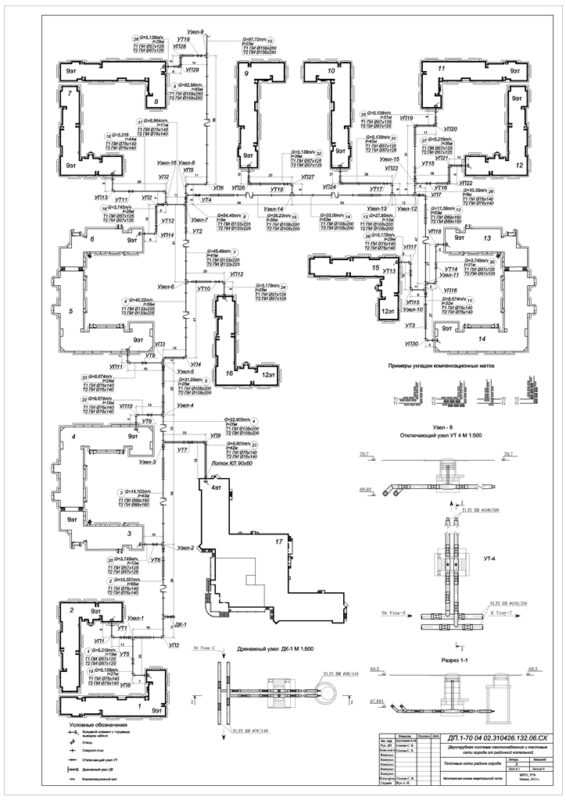

Монтажная схема квартала готовая.dwg
Организация диплом ЖУК окончательная.docx

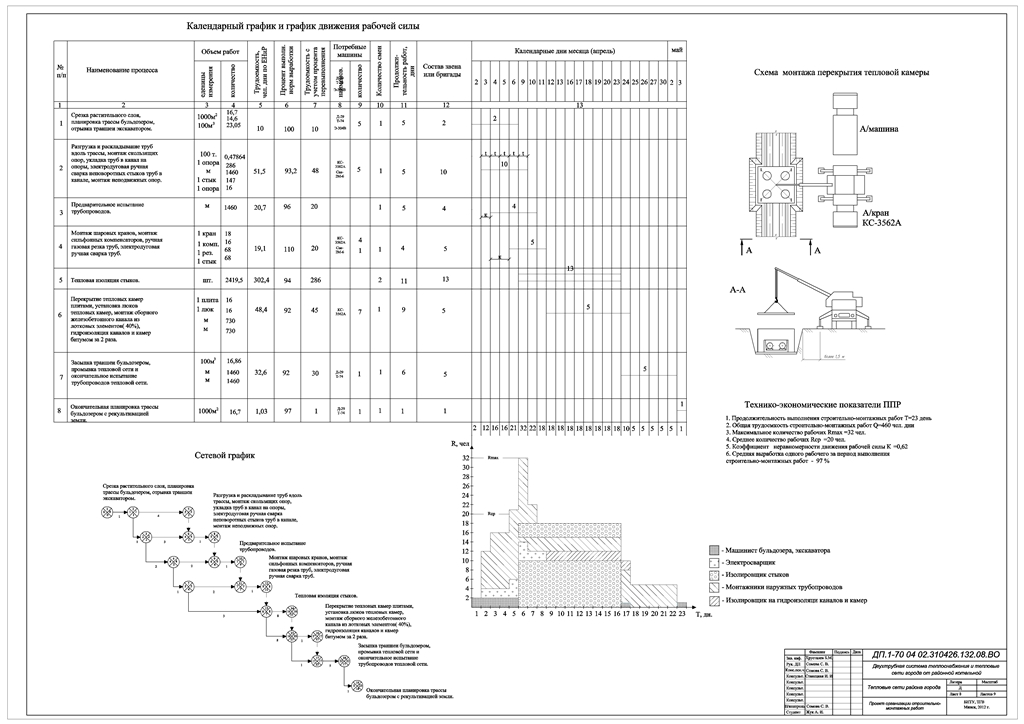

Организация ЖУК диплом готовая.dwg
охрана жук Готовая.docx

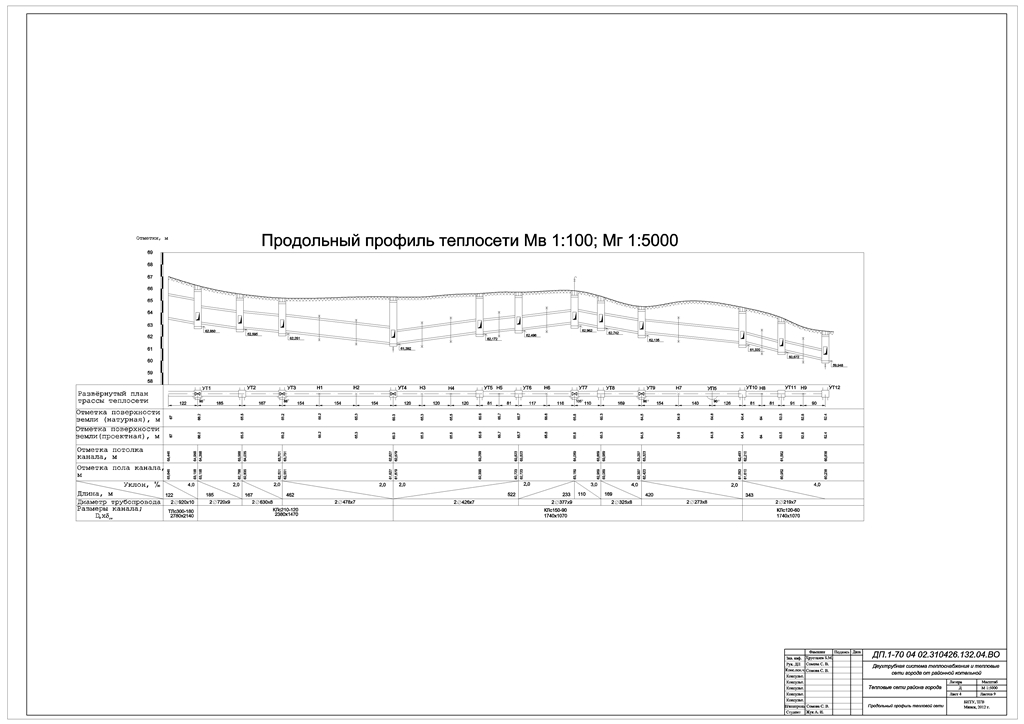

Продольный профиль готовый.dwg

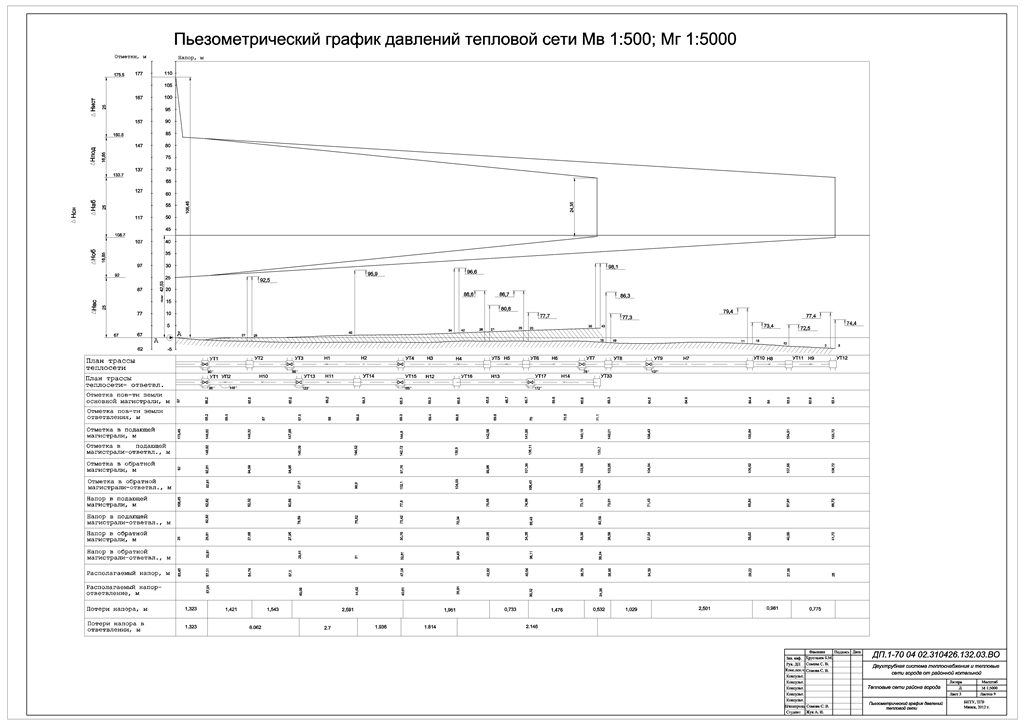

Пьезометрический график готовый.dwg

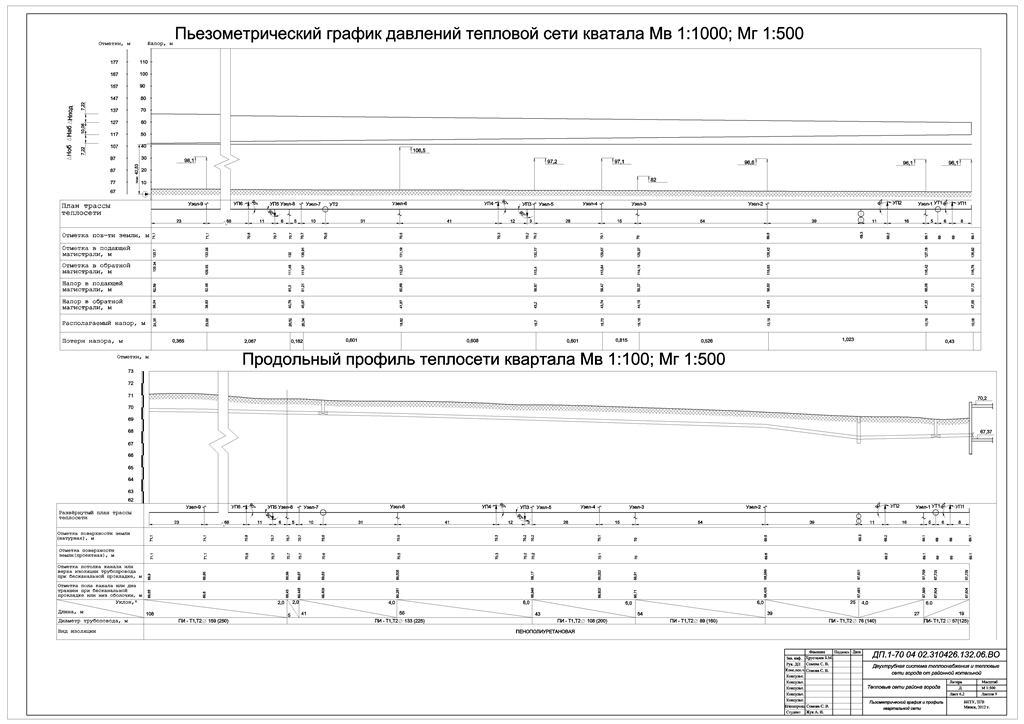

Пьезометрический график квартал готовый+профиль.dwg
реферат Жук.docx
Титульник.doc
