Индивидуальный тепловой пункт для системы вентиляции

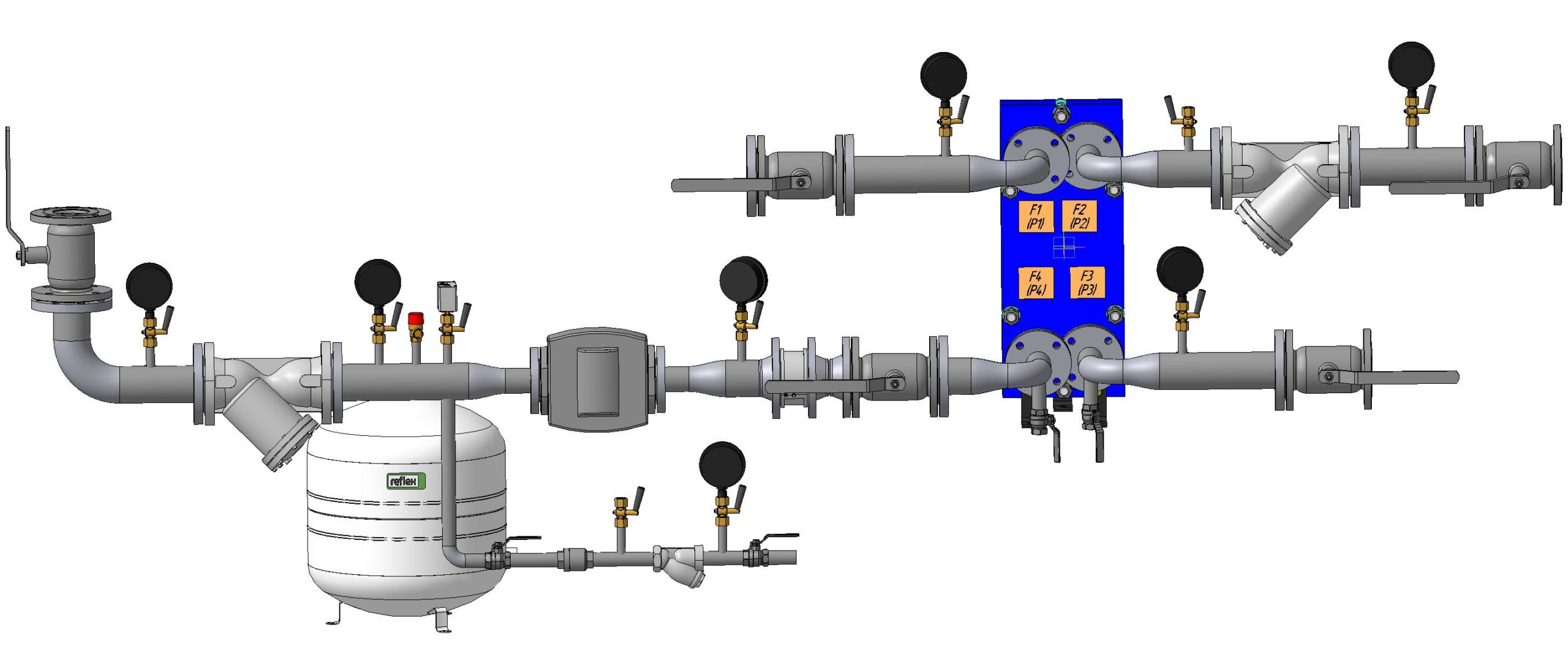

Индивидуальный тепловой пункт для системы вентиляции. Спроектирован в Компасе 3Д v15
Состав:
1 Р 012 10-25 Теплообменник пластичнатый АО "ТКМ" Вологда 1
2 ЛД Кран шаровой стальной фланцевый Ду80 5
3 WILO TOP-S 50/10 Насос циркуляционный 1
4 Valtec Кран шаровой запорный латунный муфт. Ду25 4
5 Valtec Кран шаровой запорный латунный муфт. Ду15 1
6 АДЛ Фильтр сетчатый фланцевый Дy80 2
7 Valtec Фильтр сетчатый муфтовый Дy25 1
8 АДЛ Клапан обратный м/ф Ду80 1
9 Valtec Клапан обратный Ду25 1
10 Danfoss KPI35 Реле давления 1
11 АДЛ Предохранительный клапан 6 бар 1
12 Бак мембранный расширительный V25л 1
13 Манометр 7
14 Кран для манометра с спускником 10
15 Термометр 4
16 Valtec Кран шаровой запорный латунный муфт. Ду20 1
17 ТКМ Шкаф управления 1

Состав: Сборка, подборки

Софт: КОМПАС-3D 15
