Индивидуальный тепловой пункт 130кВт

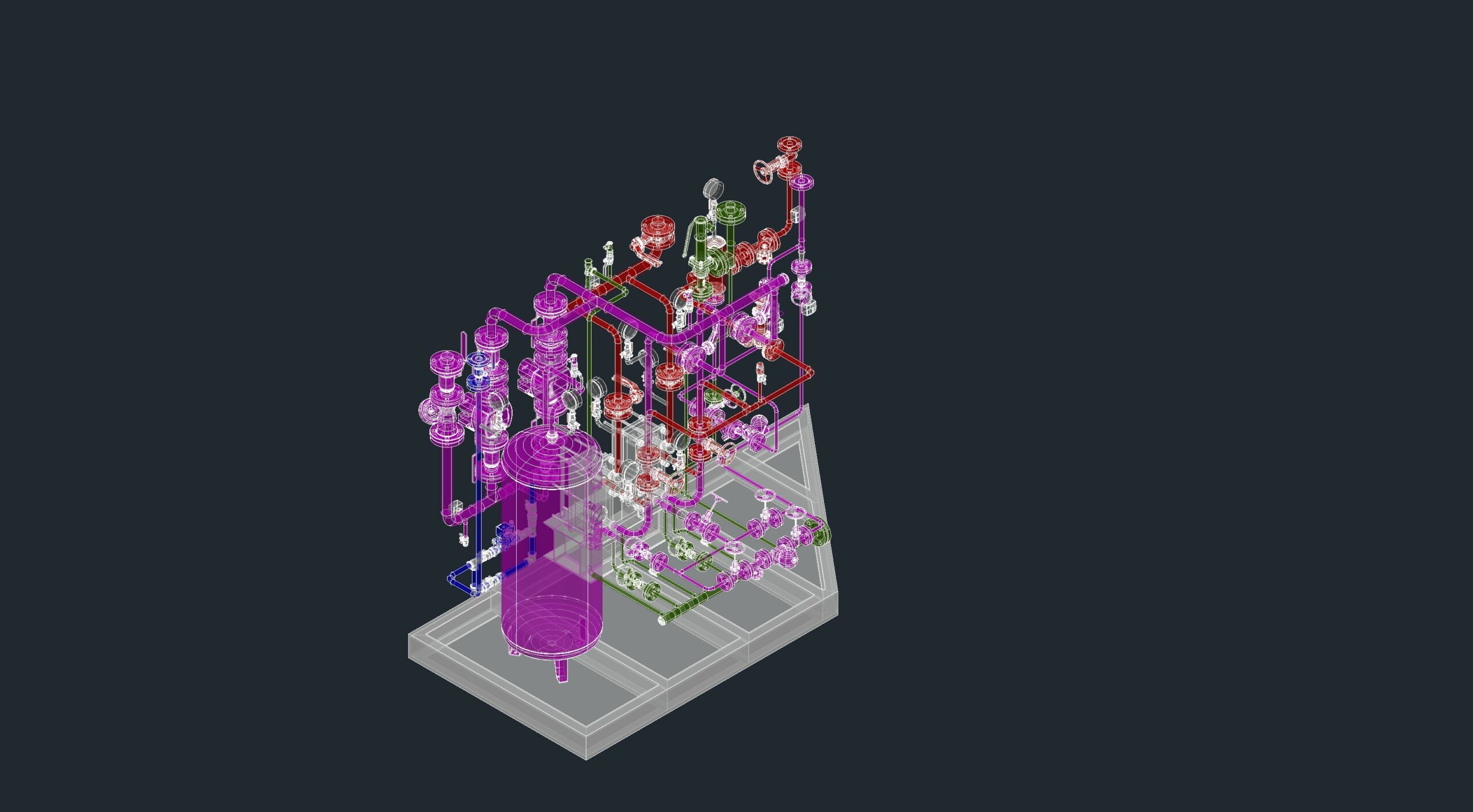

Твердотельная модель индивидуального теплового пункта мощностью 130 кВт, реально разработанная, реально созданная в металле и реально работающая на объекте Сахалинской области. С ее установкой реально сократилось электропотребление объекта на 130 кВт.
В составе ИТП нет котла! Он работает за счет энергии пара, поступающего из котельной, расположенной в другом здании. Принципиально он состоит из паро-водяных теплообменных аппаратов Ридан, насосов теплоносителя Вило, запорно-регулирующей арматуры, элементов КИПиА и комбинированного щита (сила + управление). Щит в модели не показан. Управление осуществляет ТРМ от "ОВЕН". Принцип управления простой: исходя из показаний датчика температуры, по введенному в ТРМ заданию на температуру подачи теплоносителя Т1 - регулирует подачу пара в теплообменный аппарат
Состав: 3D сборка
Софт: AutoCAD 2013
