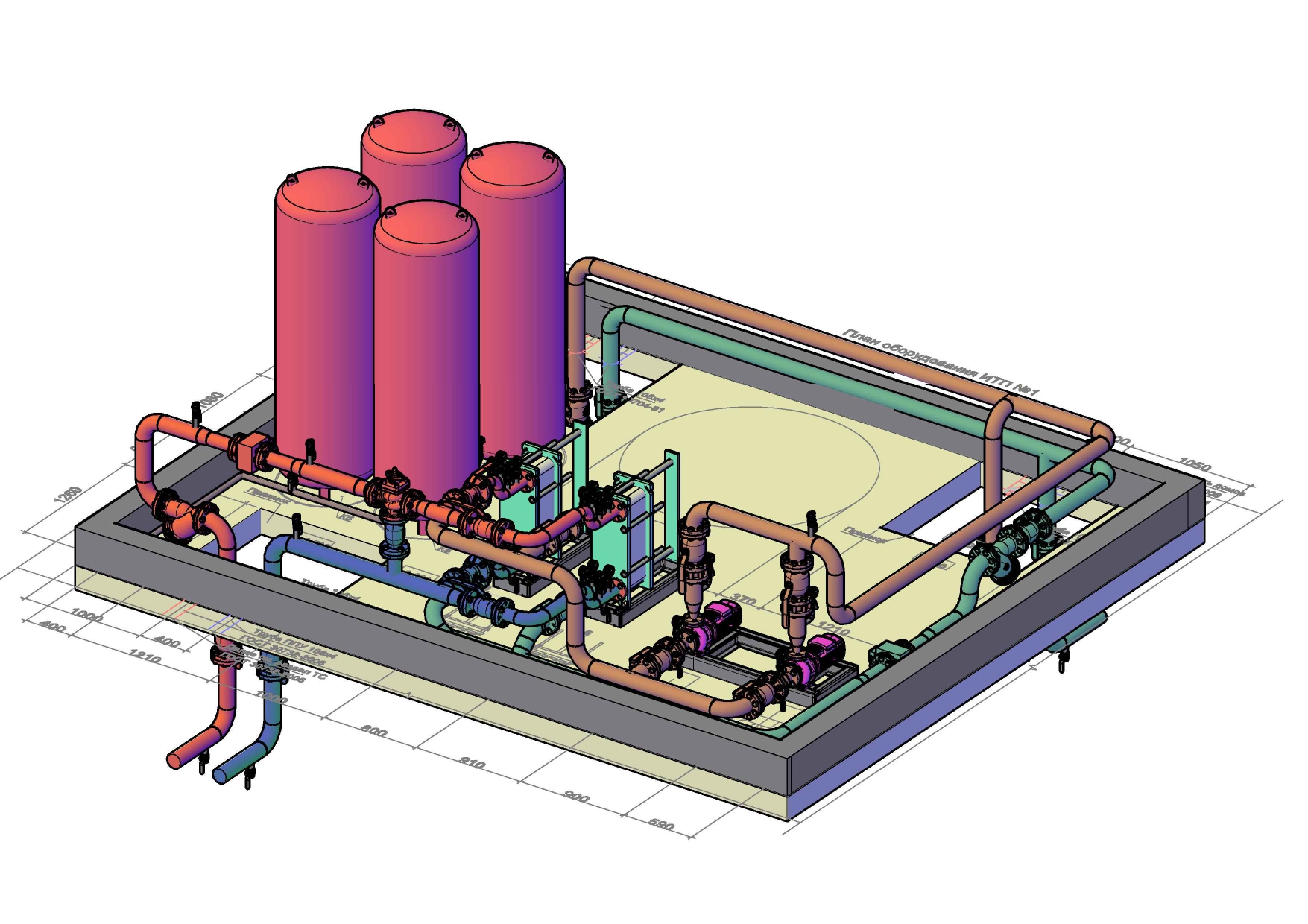

Индивидуальный Тепловой пункт 300 кВт с коммерческим узлом учета
Размеры помещения: 5800х4800
Теплообменник E8 Тип: Е8-S50-16-93-F-18/130124774.2-ST (1+1)
Циркуляционный насос 25,23 т/ч, 20м. Тип NB 32-125/142 AAF2AESBAQEIW1 Grundfoss (1+1)
Преобразователь расхода электромагнитный Ду80. МФ-Е2-5-2-Б-И-080-С
Трехходовой поворотный клапан Ду80 с электрическим приводом AME 435. VF3 (ADL)
Мембранный бак системы теплоснабжения 1000л. N1000. Reflex - 4 шт
Запорная арматура ADL, Valtec
Чертёж выполнен в мм, масштаб 1:1
