Коллектор вакуумный СКВ-А 30-58-1800 премиум класса, ООО «Система», г. Севастополь в габаритных и установочных размерах

Коллектор вакуумный СКВ-А 30-58-1800 премиум класса, ООО «Система», г. Севастополь в габаритных и установочных размерах.
Количество трубок -30 шт. Пиковая энергия – 2062 Вт х час. Площадь апертуры 2,81 м2. Площадь абсорбции - 2,41 м2. Емкость теплообменника – 2,07 л. Вес – 97 кг.
Коллектор вакуумный элемент гелиосистемы (солнечная батарея), для отопления от солнца, нагрева воды от солнца, подогрева бассейнов.
Теплоизоляция коллектора – базальтовая вата повышенной плотности, рама и стойки коллектора выполнены из дюралюминия. Материал вакуумной колбы – боросиликатное стекло 2 мм.
Корпус коллектора увеличен по сравнению с коллекторами бюджетного класса, используется боросиликатное стекло увеличенной толщины (1,6 мм у бюджетных аналогов), теплопередающий элемент – тепловая трубка – с более высокой пропускной способностью, по сравнению с бюджетными аналогами, за счет конструктивного исполнения (увеличена геометрия конденсатора, увеличено проходное сечение трубки, рабочая жидкость-фреон).
За счет вышеперечисленных конструктивных изменений, достигнуто увеличение производительности вакуумных солнечных коллекторов премиум класса на 30%, по сравнению с бюджетными аналогами, что особенно заметно в облачную и пасмурную погоду.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
Коллектор СКВ-А 30-58-1800 Вид сзади.jpg
Вакуумный элемент.a3d
Планка боковая.m3d
Коллектор СКВ-А 30-58-1800.a3d
Наконечник.m3d
Стеклянная трубка 58х1800х1,6.m3d
Планка нижняя.m3d
Коллектор теплообменника .m3d
Медная трубка 8х1650х14х60.m3d

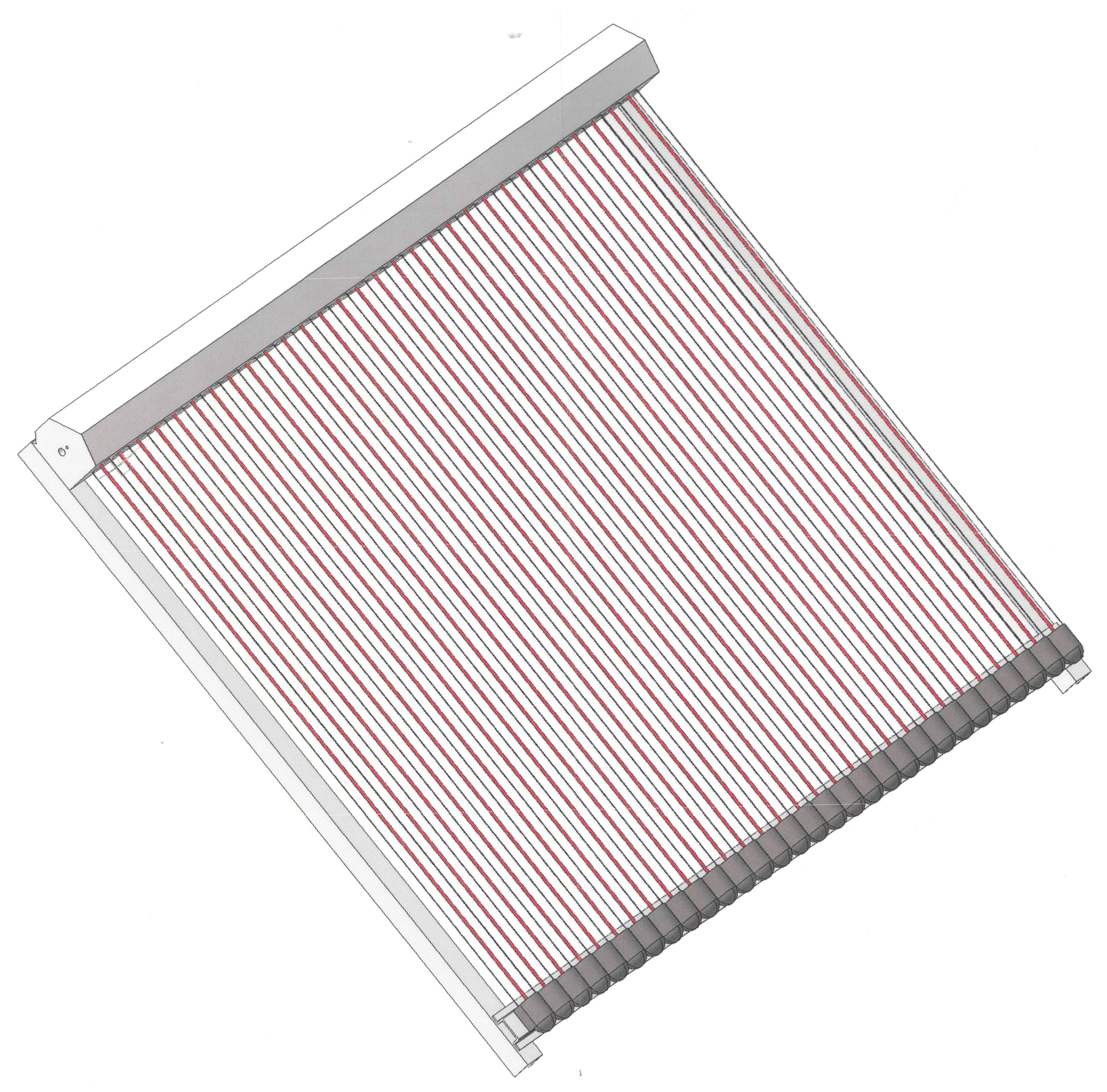

Коллектор СКВ-А 30-58-1800 Вид спереди.jpg
