Комбинированное отопление трехкомнатной квартиры

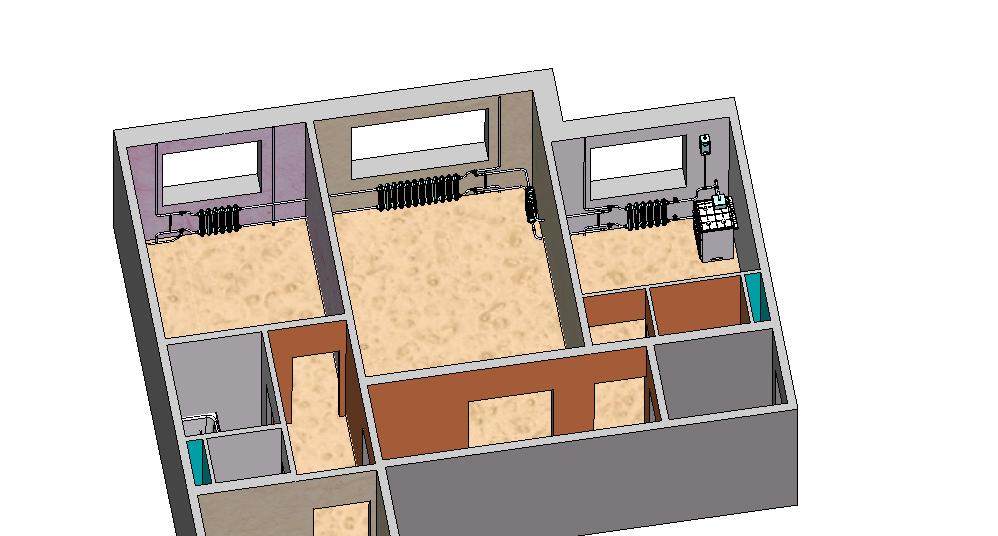

Комбинированное отопление для трехкомнатной квартиры в панельном многоэтажном доме. Отопление предназначено для обогрева квартиры в холодное время, когда еще не включено центральное отопление и выполнено на базе откидного котла, устанавливаемого над конфоркой газовой плиты. Между всеми радиаторами и трубами центральной отопительной системы установлены трехходовые латунные краны. Для приведения отопления в рабочее состояние достаточно при условии, что уровень воды в расширительном бачке достаточен, повернуть вентили всех трехходовых кранов на 90 градусов, обеспечивая отключение от центральной отопительной системы и подключение котла. Работа системы показала хорошие результаты.

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:
Колено.SLDPRT
Трубопровод 20-02.SLDPRT
Трубопровод 20-05.SLDPRT
Расширитель СБ.SLDPRT
Ниппель 20х15.SLDPRT
Радиатор 6.SLDPRT
Трубопровод 20-03.SLDPRT
Муфта 15 ГОСТ 8954-75.SLDPRT
Сгон 15 ГОСТ8969-75.SLDPRT
Трубопровод 15-01.SLDPRT
Переходник 20.SLDPRT
Колено-01.SLDPRT
Трубопровод 15-02.SLDPRT
Трубопровод 20.SLDPRT
Ниппель 20 ГОСТ8958-75.SLDPRT
Радиатор 12.SLDPRT
Пробка.SLDPRT
Угольник 20 ГОСТ 8946-75.SLDPRT
Кран трехходовой 20.SLDPRT
Пробка 20.SLDPRT
Муфта 20 ГОСТ 8966-75.SLDPRT
Трубопровод 20-04.SLDPRT
Кровать односпальная.SLDPRT
Тройник 20х15 ГОСТ 8949-75.SLDPRT
Квартира.SLDPRT
Котел СБ.SLDPRT
Сгон 20 ГОСТ8969-75.SLDPRT
Тройник 20 ГОСТ 8948-75.SLDPRT
Пробка 20 ГОСТ8963-75.SLDPRT
Вентиль 20 ГОСТ 9086-74.SLDPRT
Трубопровод 20 СБ.SLDPRT
Каток/
Каток/Корпус.SLDPRT
Каток/Каток с резьбовой осью.SLDASM
Каток/Колпачок катка.SLDPRT
Каток/Каток.SLDASM
Каток/Каток.SLDPRT
Каток/Ось катка 13.SLDPRT
Каток/Ось.SLDPRT
Каток/Кольцо.SLDPRT
Каток/Ось катка.SLDPRT
Отопление комбинированное.SLDASM
Трубопровод15.SLDPRT
Радиатор 3.SLDPRT
Трубопровод 20-01.SLDPRT
Ванна 1,5м.SLDPRT
Гайка М10-7Н ГОСТ 15522-70.SLDPRT
Планка1.SLDPRT
Кровать односпальная.SLDASM
Контргайка 20 ГОСТ8968-75.SLDPRT
Плита газовая.SLDPRT
Пробка 15.SLDPRT
Трехкомнатная квартира.SLDASM
Контргайка 15 ГОСТ8968-75.SLDPRT
