Напольное отопление квартиры жилого дома

Белорусский национальный технический университет
Кафедра «Теплогазоснабжения и вентиляции»
Курсовой проект по дисциплине "Отопление"
На тему: «Напольное отопление квартиры жилого дома»
Минск 2015

В ходе работы была спроектирована система водяного напольного отопления двухкомнатной квартиры на первом этаже пятиэтажного жилого дома, расположенного в городе Могилеве.

Содержание
Аннотация
Введение
Краткое описание здания, расчетные параметры наружного и внутреннего воздуха
Тепловой баланс подвала. Определение температуры в неотапливаемом подвале
Определение расчетных потерь теплоты помещениями двухкомнатной квартиры и первого этажа здания
Предварительный тепловой расчет контуров напольного отопления
Гидравлический расчет контуров системы напольного отопления
Спецификация выбранных материалов
Резюме
Список использованной литературы

Исходные данные: Сопротивление теплопередаче ограждающих конструкций:
наружная стена R=3,3 м2∙0С/Вт; перекрытие (межэтажное) R=5,2 м2∙0С/Вт.
Расчет системы напольного водяного отопления производится для разных вариантов покрытия пола: керамическое – на кухне, синтетическое – на коридоре, ковровое – в спальне, паркет – в остальных комнатах. tн = -24 ˚С.

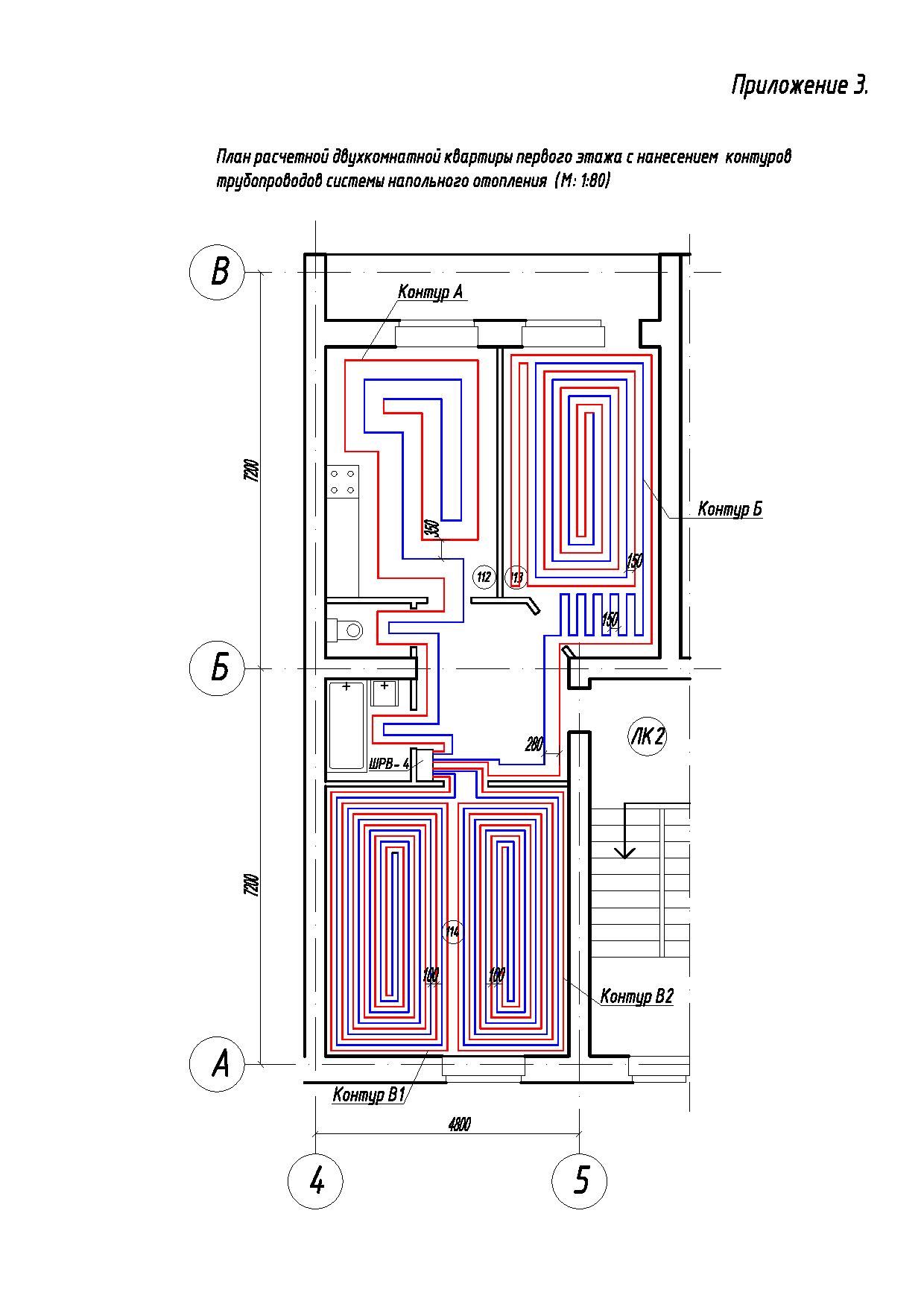

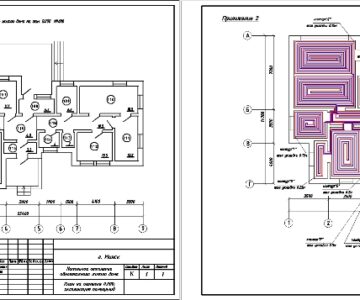

Состав: План первого этажа (М1:200), План расчетной квартиры Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Напольное отопление квартиры жилого дома

план отопление_2.dwg
напольн отопл курсач.docx
