Система отопления двухэтажного жилого дома г.Ангарск

КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Институт строительных технологий и инженерно-экологических систем
Кафедра теплоэнергетики газоснабжения и вентиляции

Расчетно-графическая работа по дисциплине:
«Отопление»
Казань 2016

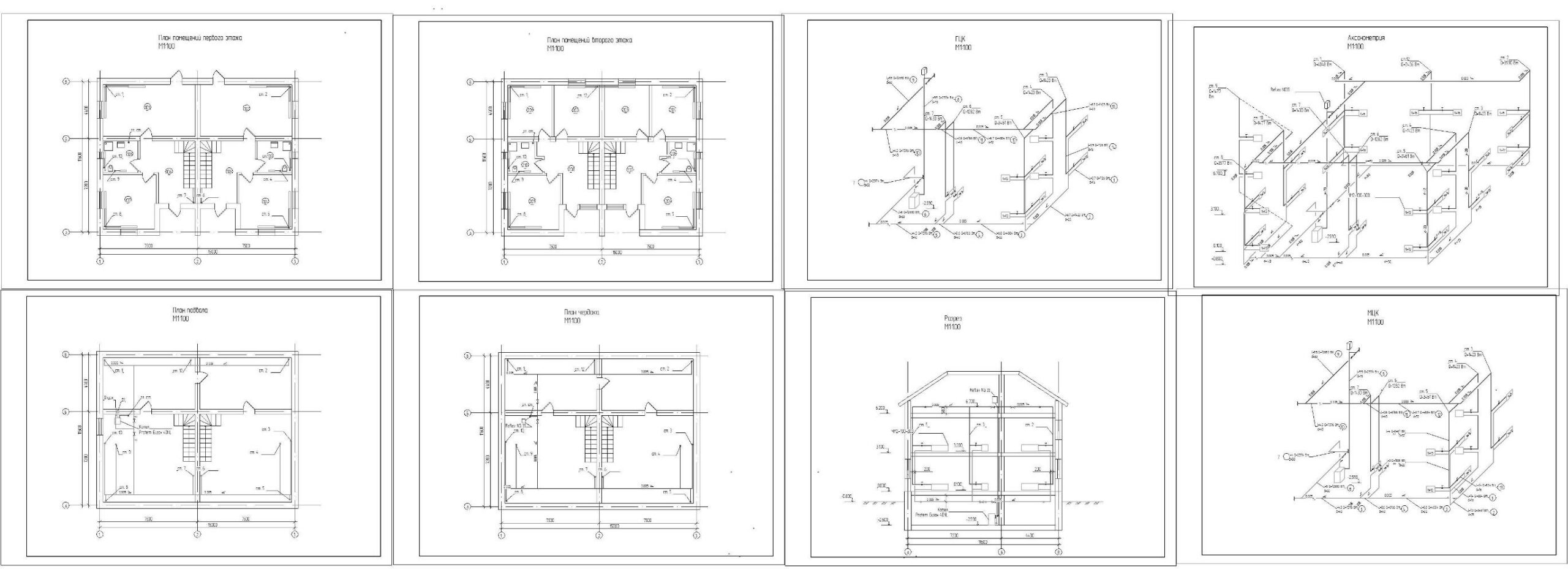

В данном проекте разработана и рассчитана система отопления двухэтажного жилого дома. Район застройки - г.Ангарск
В работе решаются следующие вопросы по отоплению: расстановка обору-дования; расчет теплопотерь и тепловой мощности; определение расчетных расходов теплоты; расчет отопительных приборов, гидравлический расчет трубопроводов.
Система отопления принята двухтрубная, тупиковая с верхней разводкой подающей и обратной магистралей, с естественной циркуляцией. Магистральный подающий трубопровод прокладывается в чердачном помещении уклоном 0,005 по движению теплоносителя, магистральный обратный трубопровод прокладыва-ется в подвальном помещении с уклоном 0,005 в сторону теплового пункта.На каждом стояке установлен вентиль.
В качестве отопительных приборов в жилых комнатах принят секционный чугунный радиатор ЧМ2-100-300.
Содержание

Введение 3
1. Определение теплопотерь 4
2. Выбор и расчет отопительных приборов...............................................................5
3. Гидравлический расчет трубопроводов системы отопления 7
4. Расчет объема расширительного бака..................................................................11
5. Подбор котла ..........................................................................................................12
Список использованной литературы 13
Приложение 14
