Отопление школы в 28 микрорайоне г.Липецка

ФГБОУ ВО ЛГТУ
Кафедра промышленной теплоэнергетики
Дипломный проект на тему: "Отопление школы в 28 микрорайоне г.Липецка"
Липецк, 2018

АННОТАЦИЯ

В дипломном проекте произведена разработка системы отопления существующего четырехэтажного здания школы. Произведен расчет тепловых потерь зданием, конструирование и гидравлический расчет водяной сети, приведено обоснование применения воздушной системы отопления для бассейна, спортивного и актового залов, конструирование и аэродинамический расчет системы воздушного отопления, тепловой расчет отопительных приборов. В результате проведения расчетов было подобрано оборудование системы – теплообменное и насосное оборудование теплового пункта, приточные установки и вентиляторы системы воздушного отопления. Разработана локальная смета системы отопления, рассмотрены вопросы технологии строительного производства.
С. 122, рис. 8, табл. 13, библ. назв. 17.

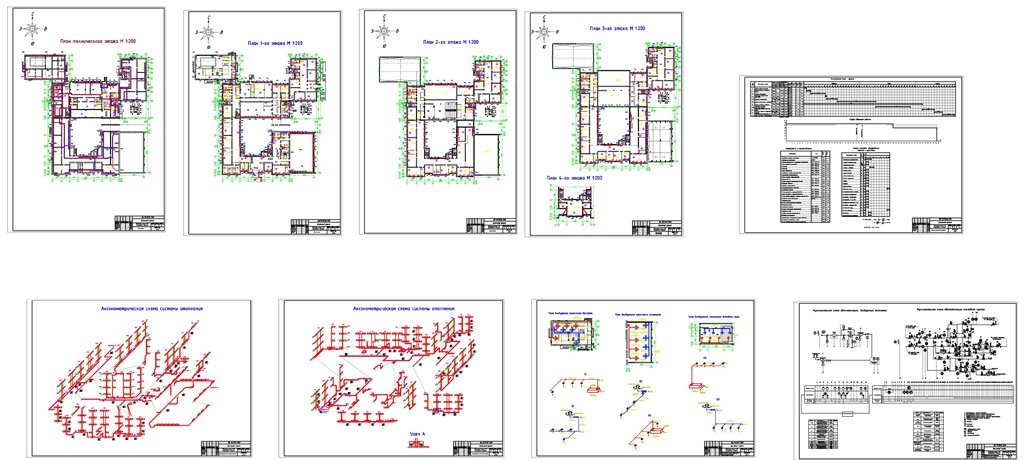

Графическая часть
План техподполья……………………………………………………………...……А1
План 1 этажа…………………………………………………………………………А1
План 2 этажа…………………………………………………………………………А1
План 3,4 этажа…………………………………………………………….…………А1
Аксонометрическая схема системы отопления……………………………...…2xА1
План и аксонометрические схемы воздушного отопления………………………А1
Функциональная схема автоматизации системы воздушного отопления и теплового пункта…………………………………………………………………………..А1
Технология строительного производства…………………………………….……А1
Всего в листах формата А1………………………………………………………….9

Содержание
Введение………………………………………………………………….............…..…5
1.Расчет тепловых потерь для школы……………………………………………...….6
1.1. Климатические характеристики района строительства. Теплотехнический расчет наружных ограждающих конструкций……………………………………..….…6
1.2 Определения теплопотерь помещений……………………………………..…..…9
2.Обоснование применения системы воздушного отопления для помещений актового зала, бассейна и спортзала………………………………………………….......13
2.1. Определение воздухообмена в помещениях по нормам кратности………...…13
2.2.Расчет воздухообмена в помещениях по нормам наружного воздуха на человека……………………………………………….…………………………………...…..15
2.3.Тепловой расчет теплого пола для помещения бассейна………………………15
2.4. Расчет воздухообмена в помещении бассейна…………………………….……18
2.5. Расчет требуемого количества воздуха для системы воздушного отопления……………………………………………………………..…………….……….…24
3.Конструирование системы отопления……………………………………….….....29
4.Тепловой расчет отопительных приборов………………………………………....32
5.Гидравлический расчет водяной системы отопления……………………...…..…35
6.Аэродинамический расчет воздушной системы отопления……………..…….…37
7.Подбор оборудования системы отопления……………………………………..….42
7.1. Подбор оборудования теплового пункта…………………………………….….42
7.2. Подбор оборудования систем воздушного отопления……………………..…..47
8. КИПиА приточной установки……………………………………………….….…48
9. Экономическая часть………………………………………………………….……56
9.1 Определение капитальных затрат на систему отопления ………………….….56
9.2 Экономический эффект автоматизации теплового пункта………………..…...59
10. Организация и планирование в строительстве……………………………....….64
10.1 Технологическая последовательность монтажных работ……………..…....…64
10.2 Методы определения объема работ и трудовых затрат на монтажные работы……………………………………………………………………………………….65
10.3 Составление сводной ведомости трудовых затрат…………………...…..……71
10.4 Обоснование календарного плана-графика производства работ………...…...72
10.5 Составление графика движения рабочих……………………………….....…...73
10.6 Определение потребности в механизмах, приспособлениях и инструментах для производства монтажных работ……………………………………….…..….…74
10.7 Технические требования к производству монтажных работ…………...…..…75
10.8 Требования безопасности труда………………………………..……………….77
Заключение……………………………….………………………………..…….….…79
Список использованной литературы…………………………………...……….…....80
Приложение 1. Расчет теплопотерь для техподполья (подвала)………...……..….82
Приложение 2. Расчет теплопотерь для I этажа……………………………..…...…84
Приложение 3. Расчет теплопотерь для II этажа………………………….…....…..92
Приложение 4. Расчет теплопотерь для III этажа…………………………...…..….97
Приложение 5. Расчет теплопотерь для чердака…………………………..……...103
Приложение 6. Расчет отопительных приборов…………………………….….…105
Приложение 7. Гидравлический расчет системы водяного отопления……..…...114
