Котельная для Детского сада на 100 (95) мест разделы ТМ,ОВ,ВК

Котельная предназначена для теплоснабжения системы отопления Детского сада на 100 мест. Расчетная минимальная температура наружного воздуха -19°С/22°С, средняя температура за отопительный период -1,1 °С. Продолжительность отопительного периода 166/195 суток.
Основные технические решения.
В помещении котельной на отм. 0,000 устанавливается основное и вспомогательное оборудование.
Ø За отм. + 0,000 принята отметка чистого пола котельной размером 2.5х6,0 м и высотой 3,0м . Выходные двери открываются наружу.
Термокрафт ZEUS 80 кВт оборудован топкой с ручным обслуживанием и ручной выгрузкой золы (шлака).
Характеристики котла Термокрафт ZEUS 80 кВт (из руководства по эксплуатации):
-Теплопроизводительность - 80 кВт;
- КПД - 88%;
- Объем загрузочной камеры - 150 л;
- Объем воды - 155 л;
- Диаметр дымохода - 200 мм;
- Макс. рабочее давление воды в котле, не более - 2,5 бар;
- Температура дымовых газов - 100-250°С;
- Основное топливо - каменный уголь, дополнительное - бурый уголь;
- Потребность котла в воздухе - 150 м3/час;
- Котел комплектуется дымососом для создания принудительной тяги в дымовой трубе, фильтром сетчатым ФС-IV-200-10, панелью управления и регулятором тяги. Контроль за температурой котловой воды осуществляет цифровой контроллер. Также он отвечает за процесс включения и отключения дымососа при достижении установленного значения.

Технические характеристики дымососа:
- Номинальная мощность - 0,03 кВт;
- Максимально допустимая температура - 250°С;
- Максимальный воздушный поток - 160 м3/час;
- Создаваемое давление - 250Па;

3. Тепловая схема.
Котельной обеспечивается отпуск воды с температурой 80°С для нужд систем отопления Детского сада.
Тепловая схема предусматривает постоянный расход воды через котел и поддержание температуры в обратном трубопроводе не менее заданной (70°С).
Заданная температура поддерживается перепуском сетевой воды из прямого (Т11) в обратный (Т21) трубопровод по линии рециркуляции.
Для целей циркуляции сетевой воды в системе отопления предусмотрен насос марки UPS 32-80.
Для подпитки системы устанавливается бак запаса воды V=0,6м3 и подпиточный насос марки TOP-S

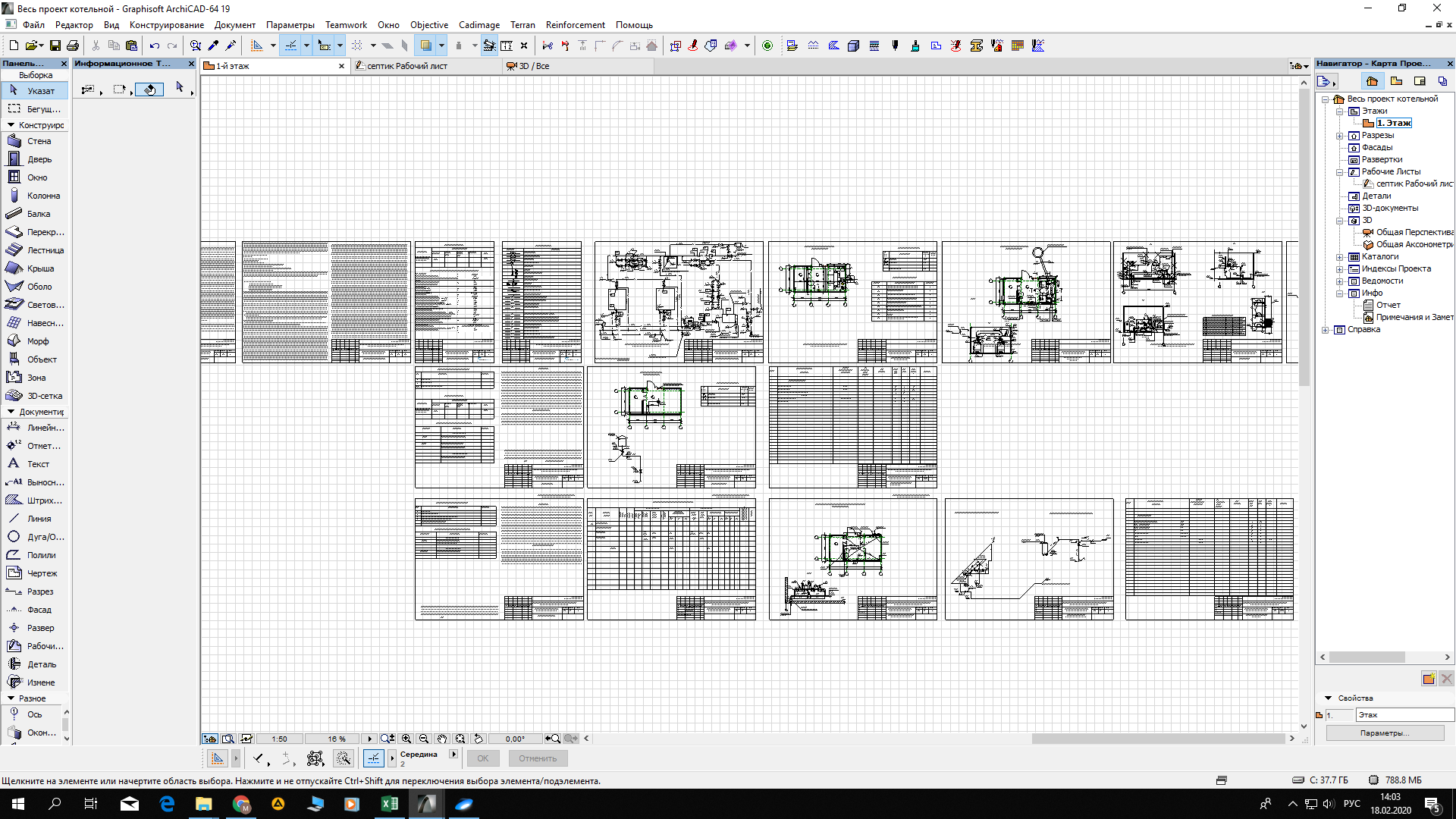

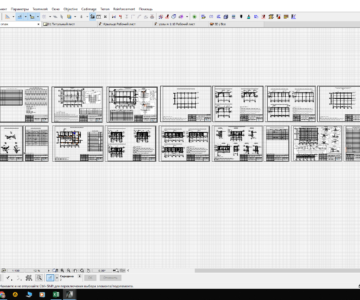

Состав: Общие данные, приндципиальная тепловая система, компоновка оборудования, трубопроводы котельной, блок сетевых насосов,спецификация оборудования и материалов Язык документа

Софт: ArchiCAD 19

Файлы:
Котельная разделы ТМ, ОВ,ВК/
Котельная разделы ТМ, ОВ,ВК/Котельная разделы ТМ,ОВ,ВК.pla
