Диплом Детский сад на 95 мест

Пермский Строительный Коллледж, 2014 г. Строительство и Эксплуатация зданий и сооружений

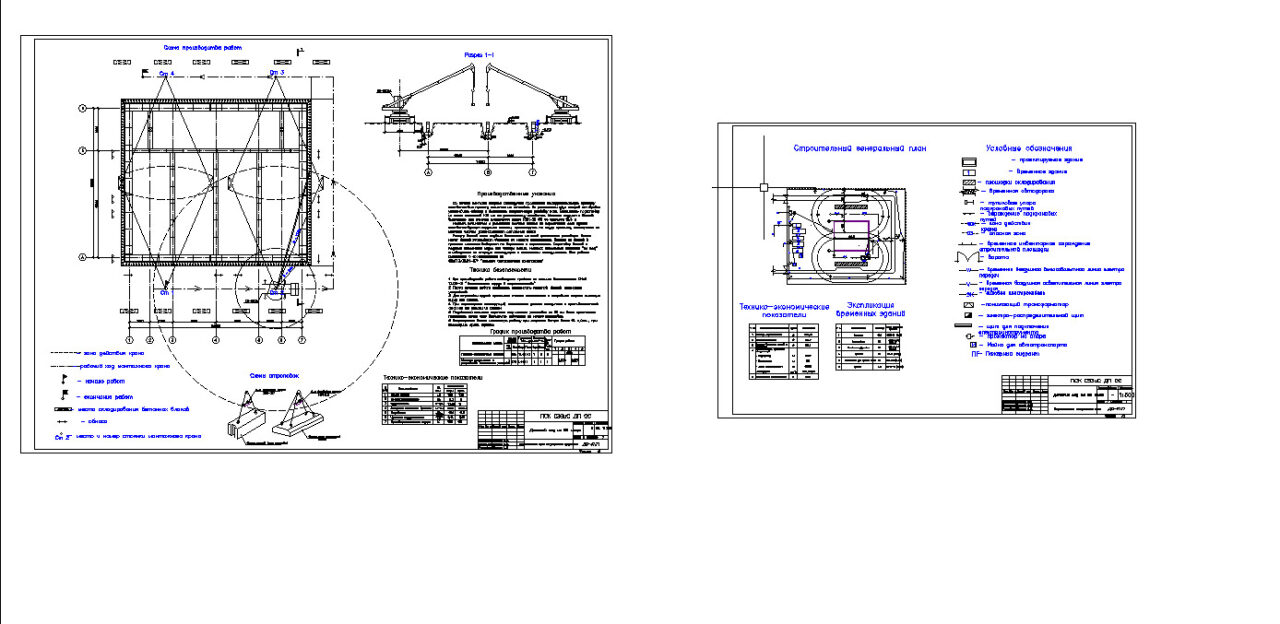

Дипломный проект содержит 5,5 листов А1 графической части, 99 страниц пояснительной записки
1.1. Исходные данные для проектирования.
Дипломный проект разработан на основе задания на дипломное проектирование. Район строительства - город Краснокамск. Заданный город Краснокамск относится к климатическому району I, подрайону I B, по СниП 21-01-99 «Строительная климатология». Согласно СНиП 23-01-99 расчетные температуры наружного воздуха в городе Краснокамске составляют:
• для наиболее холодной пятидневки -35⁰ С
• для наиболее холодных суток -39⁰ С
• абсолютная минимальная -47⁰ С
Преобладающие ветры в городе Пермь по СНиП 23-01-99:
• на холодный период (декабрь- февраль) – южные;
• на теплый период (июнь- август)-северные;
Снеговые расчетные нагрузки приняты по V району, и составляют 3,2 кг/м2 (кПа), согласно СНиП 2.01.07-85* «Нагрузки и воздействия».
Ветровые нагрузки приняты по II району и составляют 0,3 кПа, согласно СНиП 2.01.07-85*.
Нормативная глубина промерзания грунта составляет 1,9 м. Грунты в основании супесь, грунтовые воды отсутствуют.

1.2. Объемно - планировочное решение.
Проектируемое здание - 2-х этажный детский сад на 95 мест
Объемно – планировочное решение принято на основании чертежей
планов.
Здание имеет прямоугольную форму в плане с размерами:
• длина в осях 1 - 7 составляет 24,5 м.
• ширина в осях А – В составляет 21,2 м.
Высота этажа 3,3 м.
Высота помещения 3 м.
Здание на 4 группы
